Touch Screen USB RF TCK Series Thermal Profiler untuk Tes Profil Reflow PCB perakitan elektronik

Profiler Termal Seri TCK USB RF Layar Sentuh untuk Oven Solder Reflow Pengujian Profil Suhu Perakitan Elektronik PCB Produksi

Pengantar Produk

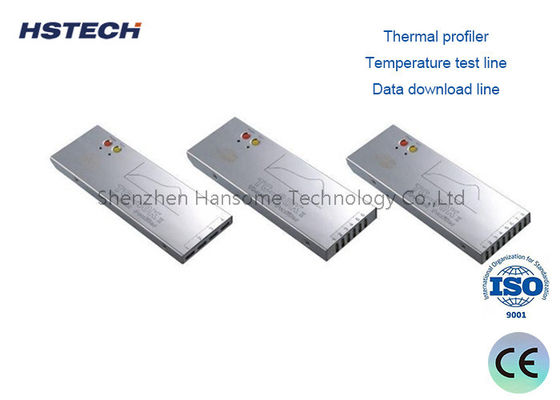

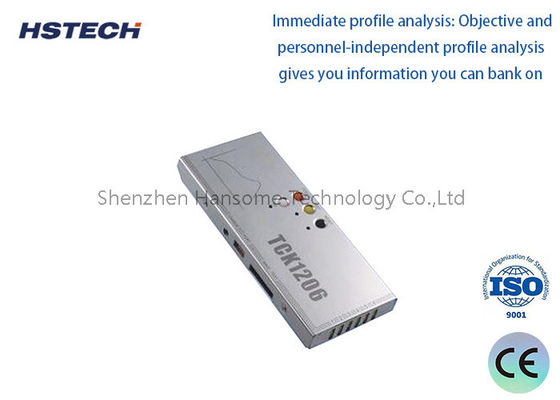

Profiler Termal Seri TCK adalah peralatan profiling suhu profesional yang dibuat untuk produksi SMT dan perakitan elektronik. Dilengkapi dengan operasi layar sentuh, alat ini mendukung transmisi data nirkabel USB dan RF. Profiler termal ini secara akurat merekam kurva suhu waktu nyata saat produk melewati oven reflow. Alat ini menangkap data profil termal lengkap untuk proses penyolderan reflow. Operator dapat memeriksa parameter suhu langsung di layar sentuh atau mengekspor data pengujian untuk analisis lebih lanjut. Alat ini membantu insinyur memverifikasi kinerja oven reflow, mengoptimalkan profil penyolderan, dan menghindari sambungan solder yang cacat selama produksi perakitan PCB.

Komposisi Standar

1. Profiler termal
2. Kotak isolasi
3. Garis uji suhu
4. Garis unduh data
5. Pengisi daya
6. Pita perekat suhu tinggi
7. CD Perangkat Lunak
8. Obeng "+"
9. Pinset
10. Sarung tangan berinsulasi
11. Kawat solder
12. Gunting
13. Kotak instrumen
14. Buku Panduan Pengguna
15. Sertifikat Penerimaan
16. Transceiver RF (Pilih Komposisi)
17. Sistem Uji Gelombang (Pilih Komposisi)

Spesifikasi Teknis Utama

1. Termokopel: termokopel tipe K
2. Interval pengambilan sampel: 0,05 detik - 600 detik Diatur dengan perangkat lunak
3. Data rekaman: 80000 titik/saluran, Dapat merekam 20 set profil
4. Resolusi: 0,1℃
5. Rentang pengukuran suhu: 0—1000℃
6. Akurasi pengukuran suhu: ±1,0℃
7. Total daya: ≤120mW
8. Tegangan operasi: 3,6VDC, baterai isi ulang
9. Dimensi: 195(P)×82(L)×21(T)mm 195(P)×103(L)×21(T)mm
10. Kotak isolasi: 245(P)×100(L)×30(T)mm
11. Mode Mulai: Manual, waktu tertentu atau suhu tertentu
12. Mode Rekaman: Monitor/Rekam
13. Mode Koneksi: USB/RF
14. Versi Perangkat Lunak: Profilermanager 2.0

Manajer Pustaka Produk

Manajer Pustaka Mesin

Manajer Pustaka Solder

Manajer Pustaka Resep

Analisis Data

PWI

Suhu Puncak, Waktu melebihi Suhu

Waktu antara Suhu (Reflow)

Kemiringan antara Suhu (Reflow)

Kemiringan antara Waktu (Gelombang)

Skenario Aplikasi Serbaguna

Profiler Termal Seri TCK sangat mudah beradaptasi, melayani peran penting di berbagai industri manufaktur:

• Perakitan Elektronik SMT/DIP: Penting untuk mengoptimalkan kurva suhu oven reflow dan penyolderan gelombang untuk mencegah cacat seperti sambungan solder dingin atau kejutan termal komponen.
• Pelapisan Otomotif & Peralatan Rumah Tangga: Pelacakan suhu presisi untuk proses pelapisan bubuk, cat anti lengket, dan pengeringan cat otomotif.
• Manufaktur Surya & Kaca: Pemantauan profil termal untuk proses laminasi panel surya, tempering kaca, dan annealing.
• Pengeringan Industri & Perlakuan Panas: Profiling akurat untuk pengeringan resin epoksi, pembakaran cat UV, sintering enamel, dan perlakuan panas paduan aluminium.

Mengapa Memilih Profiler Termal Seri TCK Kami?

Kami memahami bahwa profiling termal adalah tulang punggung kontrol kualitas proses. Seri TCK menonjol dengan menggabungkan daya tahan tingkat industri dengan analitik perangkat lunak mutakhir. Berbeda dengan pencatat data dasar, profiler kami secara aktif membantu Anda mengoptimalkan proses Anda dengan memberikan wawasan yang dapat ditindaklanjuti melalui metrik PWI dan penyesuaian kurva simulasi. Dengan desain konsumsi daya rendah, baterai isi ulang yang tahan lama, dan kit aksesori yang komprehensif (termasuk pita suhu tinggi, pinset, dan sarung tangan berinsulasi), Seri TCK direkayasa untuk memaksimalkan efisiensi operasional Anda dan meminimalkan variabilitas proses.

Siap Menyempurnakan Proses Termal Anda?

Jangan biarkan variasi suhu mengkompromikan kualitas atau hasil produk Anda. Tingkatkan ke presisi dan kecerdasan Profiler Termal Seri TCK. Hubungi kami hari ini untuk penawaran khusus, demonstrasi perangkat lunak, atau untuk mendiskusikan persyaratan profiling spesifik Anda. Biarkan tim teknik kami membantu Anda mencapai kurva termal yang sempurna untuk lini produksi Anda.
