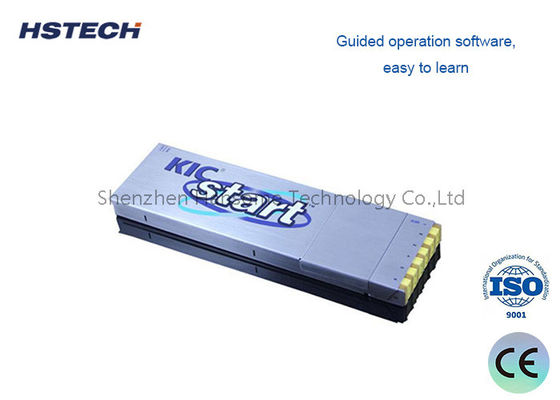

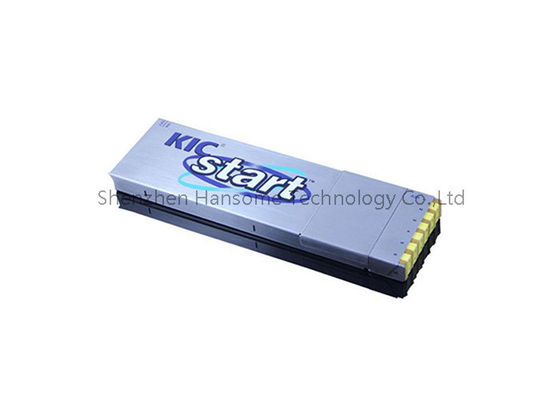

TCK Series SMT Thermal Profiler Dengan RF Transceiver Resolusi 0.1C Dan Pita Perekat Suhu Tinggi

TCK Series Thermal Profiler adalah perangkat profiling suhu presisi tinggi profesional yang dirancang khusus untuk oven reflow SMT dan pemantauan proses termal industri.Sebagai peralatan profil termal inti untuk manufaktur elektronik, penguji profil termal ini mendukung pengumpulan suhu sinkron multi-saluran, dengan 80000 titik data per saluran dan resolusi suhu 0,1 °C yang sangat tinggi,memastikan pencatatan penuh dan akurat dari seluruh kurva suhu pemanasan dan pendinginan dari batch produksi.

Dilengkapi dengan built-in RF transceiver module, reflow oven thermal profiler mewujudkan transmisi data nirkabel yang stabil, mendukung tampilan data real-time dan penyimpanan data offline.Disesuaikan dengan pita perekat profesional suhu tinggi, dapat mengikat termokopel dengan kuat pada papan PCB dan benda kerja, beradaptasi dengan lingkungan industri suhu tinggi tanpa jatuh atau gagal.kalibrasi proses dan optimalisasi kualitas dari berbagai peralatan pengolahan termal, ini adalah alat pengujian presisi penting untuk jalur produksi SMT standar.

1. Perfiler termal
2. Kotak isolasi
3. Jalur uji suhu
4. Garis pengunduhan data
5. Pengisi daya
6. Pita perekat Hi-temp
7. CD perangkat lunak
8. + pemutar sekrup
9. Pinset
10. Sarung tangan terisolasi
11. Kawat solder
12. Gunting
13. Kotak instrumen
14. Panduan Pengguna
15. Sertifikat penerimaan
16. RF Transceiver (Pilih Komposisi)
17. Sistem uji gelombang (Pilih komposisi)

1. Termokopel: Termokopel tipe K
2. Interval pengambilan sampel:0.05sec---600sec Set dengan perangkat lunak
3. Catat data:80000 titik/saluran, Dapat merekam 20 set profil
4. Resolusi: 0,1°C
5. Jangkauan pengukuran suhu: 0~1000°C
6. Keakuratan pengukuran suhu: ±1,0°C
7. Kekuatan total: ≤ 120mW
8. Tegangan operasi:3.6VDC, baterai isi ulang
9. Dimensi: 195 ((L) × 82 ((W) × 21 ((H) mm 195 ((L) × 103 ((W) × 21 ((H) mm
10. Kotak isolasi:245 ((L) × 100 ((W) × 30 ((H) mm
11. Mode Mulai: Manual, waktu atau suhu yang ditentukan
12. Mode rekaman: Monitor/Rekaman
13. Mode koneksi:USB/RF
14. Versi perangkat lunak:Profilermanager 2.0

• PWI
• Suhu puncak, Waktu di atas suhu
• Waktu antara Temp ((Reflow)
• Kemiringan antara Temp ((Reflow)
• Kemiringan antara Times (Wave)

• SMT Validasi Proses Reflow:Menetapkan dan memverifikasi parameter perendaman optimal, puncak, dan TAL (Time Above Liquidus) untuk pengenalan produk baru (NPI).
• Gelombang & pemotong selektif:Memantau gradien prapanas dan suhu solder pot untuk mencegah sendi dingin atau delaminasi PCB.
• Proses pengerasan dan ikatan:Oven pengeringan UV / termal profil untuk aplikasi pengisian bawah, pelapis konformal, dan perekat perekat.
• Elektronika Otomotif & AerospaceMembuat catatan termal yang dapat diaudit yang dibutuhkan oleh IATF 16949, AS9100, dan sistem manajemen mutu lainnya.
• Produksi Kontrak (EMS):Verifikasi pergantian cepat antara pekerjaan pelanggan untuk memastikan konsistensi hasil pertama.
• Analisis Kegagalan & R&D:Mendiagnosis masalah tombstoning, buang air kecil, atau basah dengan menghubungkan data termal dengan peta cacat.

1. Kompatibilitas Global yang Benar:Pengisian tegangan universal, metric / imperial toggle, dan perangkat lunak multi-bahasa menghilangkan hambatan regional
2. Biaya Pemilik yang Lebih Rendah:Perisai panas yang dapat diganti dan konektor termokopel yang dapat dilayani di lapangan mengurangi biaya jangka panjang dibandingkan dengan pesaing unit tertutup.
3. Perangkat Lunak yang Menggunakan Bahasa Anda:UI intuitif membutuhkan pelatihan minimal; PWI bawaan menghilangkan tebakan sehingga operator - bukan hanya insinyur - dapat memvalidasi profil dengan percaya diri.
4. Resiliensi Rantai Pasokan:Komponen standar dan kemitraan kalibrasi global memastikan perubahan cepat, menghindari waktu henti yang lama menunggu perbaikan pabrik.
5. Keluarga produk yang dapat diskalakan:Mulailah dengan TCK-3 untuk garis dasar dan tingkatkan ke TCK-12 untuk papan otomotif yang kompleks semua menggunakan platform perangkat lunak dan aksesori yang sama.

Berhenti menebak dan mulai profil.Minta evaluasi unit demo gratisatau download laporan sampel profil termal kami untuk melihat Seri TCK dalam aksi.Insinyur aplikasi kami siap untuk membantu Anda memilih konfigurasi saluran yang tepat dan pelindung panas untuk kompleksitas oven dan papan spesifik Anda.
