PT100 PUR Jetting Valve HS PF PUR30CC Hot Melt Dispensing Valve untuk Perakitan SMT FPC PCB

PT100 PUR Jetting Valve HS PF PUR30CC Katup Dispensing Non-Kontak Presisi Tinggi untuk Perakitan Elektronik SMT FPC PCB Peralatan Dispensing Jet Perekat Poliuretan Hot Melt

Pengantar Produk

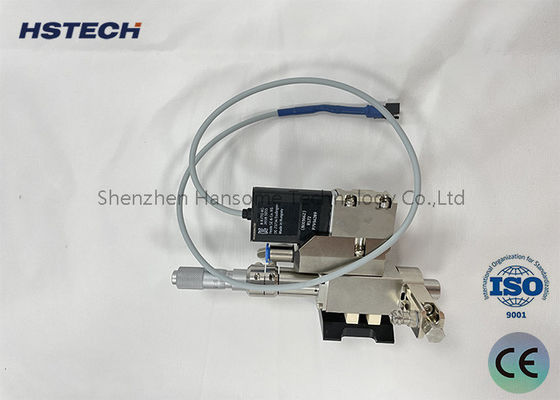

Katup Jetting PUR HS‑PF‑PUR30CCadalah katup jetting hot-melt berkecepatan tinggi non-kontak yang dibuat untuk otomatisasi industri presisi. Dilengkapi dengan modul sensor suhu PT100, katup jetting PUR ini memberikan pemanasan stabil untuk lem hot-melt PUR, menghilangkan kerusakan kontak pada benda kerja selama dispensing. Dirancang untuk kartrid lem 30cc, katup ini mendukung jetting titik dan garis ultra-halus tanpa menyentuh substrat. Katup ini dapat terintegrasi dengan mulus dengan sebagian besar platform gerakan, banyak digunakan untuk proses perakitan presisi SMT, FPC, dan PCB. Sebagai komponen dispensing inti, katup ini memecahkan masalah umum seperti output lem yang tidak konsisten, goresan pada benda kerja, dan penyumbatan lem yang sering terjadi pada sistem dispensing kontak tradisional.Katup ini memiliki fitur dan fungsi utama sebagai berikut:

Jetting presisi tinggi: Katup Jetting PUR menggunakan teknologi jetting canggih untuk mengontrol jumlah, kecepatan, dan posisi injeksi lem secara sangat presisi. Akurasi ini membuatnya cocok untuk aplikasi yang membutuhkan aplikasi lem presisi tinggi, seperti memperbaiki dan menyegel komponen presisi.

1. Keteraturan dan pemrograman: Peralatan ini memiliki parameter penyemprotan yang dapat disesuaikan, seperti tekanan penyemprotan lem, waktu penyemprotan lem, dan mode penyemprotan lem. Hal ini memungkinkan operator untuk menyempurnakan dan mengoptimalkan berdasarkan kebutuhan aplikasi spesifik. Beberapa Katup Jetting PUR juga memiliki fungsi yang dapat diprogram, yang dapat mengatur mode dan jalur penyemprotan lem ganda untuk beradaptasi dengan persyaratan proses yang berbeda.
2. Produksi efisien: Katup Jetting PUR memiliki kecepatan semprotan lem dan waktu respons yang cepat untuk meningkatkan efisiensi produksi. Katup ini cocok untuk lingkungan produksi massal, dapat menyelesaikan tugas pelapisan lem dengan cepat dan akurat, serta meningkatkan kapasitas dan efisiensi produksi lini produksi.
3. Adaptabilitas kuat: Katup Jetting PUR cocok untuk bahan lem dengan berbagai viskositas dan fluiditas, termasuk lem poliuretan, lem epoksi, lem silikon, dll. Fleksibilitas desain nosel dan katup memungkinkannya beradaptasi dengan sifat lem dan kebutuhan aplikasi yang berbeda.
4. Fungsi pembersihan mandiri: Beberapa Katup Jetting PUR canggih memiliki fungsi pembersihan mandiri, yang dapat menghilangkan sisa lem di nosel melalui pembilasan cairan pembersih atau gas, mengurangi penyumbatan dan pekerjaan pemeliharaan.
5. Prinsip & Kontrol

Katup Jetting PUR 30CC

Katup injeksi PUR terdiri dari modul pemanas drum, modul tutup bertekanan, modul pemanas nosel, modul jalur aliran, modul badan katup, dan modul pembuangan panas.

1. Modul pemanas drum membawa drum serta pemanasan satu tahap dengan suhu yang dapat dikontrol. Pemanasan awal gel selesai.
2. Modul tutup bertekanan menyegel dan memberi tekanan pada drum serta mengontrol tekanan keluaran melalui pengontrol.
3. Modul pembuangan panas membuang panas dan mengurangi kebisingan dari badan katup.
4. Katup injeksi piezoelektrik mengadopsi desain modular, bagian yang bersentuhan dengan gel dirancang sebagai modul runner, dan bagian yang tidak bersentuhan dengan gel dirancang sebagai modul badan katup.
5. Modul jalur aliran dapat diubah untuk memenuhi persyaratan dispensing dalam aplikasi yang berbeda.
6. Diameter nosel dalam seri (dari 40µm hingga 500µm).
7. Nosel dikategorikan menjadi tipe jet datar, tipe jarum, dan tipe ekstensi.
8. Modul runner perlu dibersihkan secara teratur dalam pembersih ultrasonik. Segel tidak boleh direndam dalam pelarut organik. Alat khusus diperlukan untuk membersihkan nosel untuk mencegah kerusakan pada nosel.
9. Pengontrol Katup Jet

Layar sentuh mengontrol katup injeksi piezoelektrik dan sistem dispensing, mendukung komunikasi MES, kuat, aman, dan andal.

1. Layar sentuh mengadopsi mode kontrol grafis, komponen sistem dispensing dan fungsi tampilan kontrol ditampilkan secara grafis, yang ringkas dan intuitif.
2. Perangkat pemanas nosel: Nosel perlu dipanaskan hingga suhu yang sesuai sebelum dispensing. Perangkat pemanas mengadopsi mode pemanasan satu tahap.

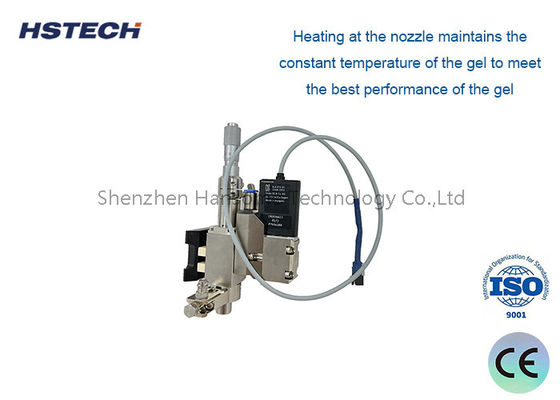

3. Pemanasan pada nosel menjaga suhu gel tetap konstan untuk memenuhi kinerja terbaik gel. Kinerja terbaik koloid.
4. Spesifikasi

Nosel perlu dipanaskan hingga suhu yang sesuai sebelum dispensing. Perangkat pemanas mengadopsi mode pemanasan dua tahap.

1. Pemanasan pada nosel menjaga suhu gel tetap konstan untuk memenuhi kinerja terbaik gel. Kinerja terbaik koloid.
2. Spesifikasi

Model

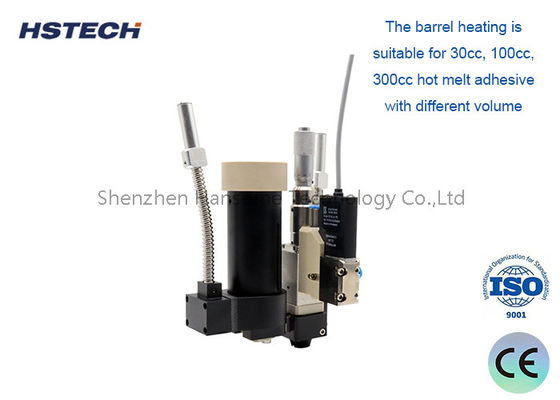

Pemanasan drum cocok untuk perekat hot melt bervolume berbeda 30cc, 100cc, 300cc.

• Desain modular, mudah mengganti suku cadang, debugging sederhana, berbagai aplikasi proses.
• Volume semprotan dapat akurat hingga 0.3nL, akurasi konsistensi titik perekat semprot hingga 98%.
• Lebar garis minimum 0.17mm, diameter titik minimum 0.15mm dari proses penyemprotan perekat hot melt dapat direalisasikan.
• Dapat dicocokkan dengan platform gerakan apa pun di pasaran.
• Skenario Aplikasi Serbaguna

HS-PF-PUR30CC adalah alat serbaguna yang disesuaikan untuk lingkungan manufaktur presisi tinggi:

Elektronik Konsumen

• : Pengikatan struktural presisi, penyegelan, dan tahan air pada smartphone, tablet, smartwatch, dan earbud TWS.Elektronik Otomotif
• : Pengikatan dan penyegelan yang aman untuk lampu mobil, dasbor, sensor, dan komponen baterai EV.Pengemasan Semikonduktor & LED
• : Micro-dispensing untuk MiniLED, pengikatan lensa optik, dan enkapsulasi chip di mana presisi ekstrem diperlukan.Perangkat Medis
• : Aplikasi perekat yang bersih dan akurat untuk perangkat medis sekali pakai dan peralatan diagnostik sensitif.Mengapa Memilih Katup Jetting PUR Kami?

Kami memahami bahwa dalam micro-dispensing, keandalan dan presisi tidak dapat ditawar. HS-PF-PUR30CC dibuat dengan bahan yang tahan lama dan tahan aus tinggi serta desain sirkuit udara ganda yang memastikan pemutusan lem 90° yang cepat, mengurangi variasi fluida dan menjaga kinerja yang konsisten. Struktur modular kami tidak hanya memperpanjang masa pakai komponen kritis tetapi juga secara drastis mengurangi biaya pemeliharaan. Didukung oleh dukungan teknis yang komprehensif, katup kami dirancang untuk memaksimalkan Efektivitas Peralatan Keseluruhan (OEE) Anda dan memastikan kualitas produksi yang sempurna.

Siap Meningkatkan Proses Dispensing Anda?

Jangan biarkan aplikasi perekat yang tidak konsisten mengorbankan kualitas produk Anda atau memperlambat lini produksi Anda. Tingkatkan ke presisi dan kecepatan Katup Jetting PUR HS-PF-PUR30CC hari ini. Hubungi kami sekarang untuk penawaran khusus, lembar data teknis, atau untuk mendiskusikan tantangan dispensing spesifik Anda. Biarkan tim teknik kami membantu Anda mencapai ikatan yang sempurna untuk kebutuhan manufaktur canggih Anda.
