Single Tube Screw Valve Servo Motor Drive Transportasi cairan volumetrik HS 300 HS 450 HS 600 HS 700

Volumetric Fluid Transportation Servo Motor Driven Single Tube Screw Valve HS 300 HS 450 HS 600 HS 700 High Precision Quantitative Dispensing Valve untuk aplikasi cairan industri PCB SMT

Pendahuluan Mesin

Single Tube screw valve adalah produk pengukuran dan pengangkutan volumetrik presisi, cocok untuk berbagai kesempatan pengangkutan kuantitatif presisi tinggi.Pompa sekrup komponen tunggal mengadopsi desain struktur spiral, sekrup dan stator adalah desain penyegelan sendiri, sekrup berputar di rongga stator untuk mewujudkan fungsi pengangkutan kuantitatif.dan tidak mempengaruhi karakteristik media. Pada saat yang sama dapat dibalik melalui motor hisap kembali, mudah untuk mewujudkan pecah perekat, solusi yang sempurna untuk proses dispensing menetes, menarik masalah.

1Transportasi cairan volumetrik.

2- Servo motor drive.

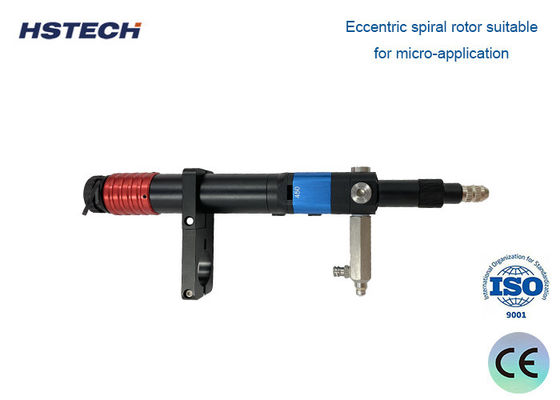

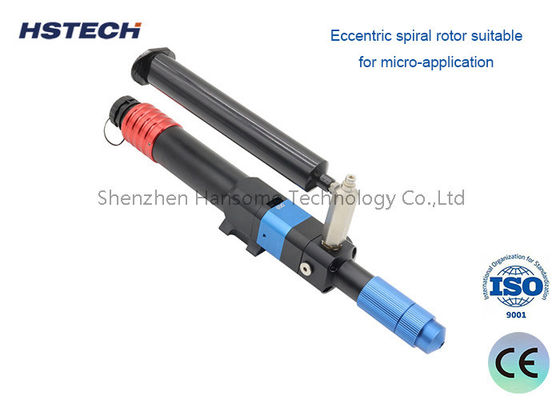

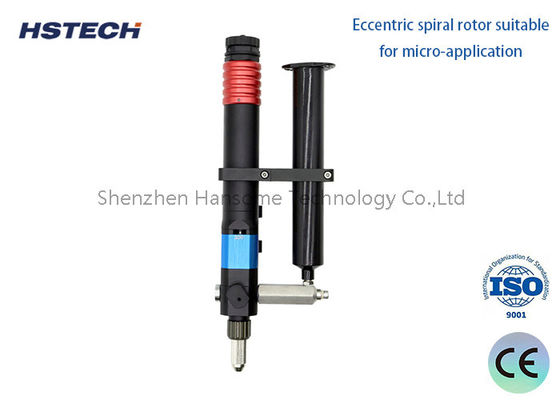

3Rotor spiral eksentrik cocok untuk aplikasi mikro.

4.Stator dengan ketahanan korosi yang sangat baik.

5.Klep dispensing ringan untuk aplikasi dispensing aplikasi mikro.

6. Cocok untuk gel viskositas rendah hingga tinggi.

7.Produksi lem yang stabil dan akurasi dispenser yang tinggi.

8Tidak ada tetesan atau menarik masalah.

Prinsip Kerja

1Sistem pengukuran dan pengisian volumetrik dari katup sekrup tabung tunggal (ventil sekrup bagian tunggal) didasarkan pada prinsip piston tak terbatas, dengan desain hermetik antara rotor dan stator,dan rotor berputar di dalam inti stator untuk mencapai pengiriman kuantitatif koloid untuk cairan viskositas rendah hingga tinggi dari cairan.

2Inti dari setiap aplikasi didasarkan pada pompa pengukuran pengiriman volumetrik yang dapat memastikan stabilitas tekanan dan karakteristik linier pompa,menentukan hubungan antara kecepatan pompa, waktu dan aliran, sehingga bahan konstan dapat diukur baik dengan waktu atau dengan kecepatan rotasi pompa.

3Dari viskositas rendah hingga tinggi, tahan abrasi dan cairan yang sangat penuh yang sensitif terhadap struktur, dispensing tidak terpengaruh oleh viskositas.

Stator dan Rotor untuk katup sekrup

1. inti stator terbuat dari FFKM, FKM, NBR, opsional. perumahan stator terbuat dari AL 7075 dan permukaan halus tanah setelah penggilingan putar untuk meningkatkan permukaan tinggi selesai.Permukaan digiling halus setelah digiling siklon untuk meningkatkan permukaan yang tinggiInti stator dan perumahan stator die-casting untuk memastikan akurasi stator dan rotor fit.

2. Bahan poros drive adalah SUS304, permukaan halus penggilingan setelah CNC mesin bubut untuk meningkatkan permukaan tinggi selesai (0.40). poros fleksibel dibungkus dengan perfluoroelastomer,yang memastikan bahwa sekrup tidak akan tersedak dengan rotasi kecepatan tinggi dari batang drive (kecepatan maksimum dapat sampai 2.2 putaran/detik).

3Bahan dari sekrup adalah impor stainless steel,permukaan yang dihaluskan halus setelah penggilingan siklon dan kemudian dilapisi titanium untuk meningkatkan permukaan yang tinggi dan ketahanan ausBahan keramik juga tersedia.

4Kombinasi rotor dan stator membentuk ruang tertutup, dan motor terus-menerus mengekstrusi partikel perekat dengan memutar rotor untuk membentuk efek meludah yang stabil.

Spesifikasi

Fitur dan Keuntungan Produk

Keakuratan penyampaian lem yang tinggi
Mengadopsi servo motor drive dan eksentrik sekrup batang makan, sehingga perekat dapat terus-menerus dan stabil output.

Berbagai viskositas lem dan volume meludah
Pengaturan kecepatan motor dan tekanan gas dapat digunakan untuk mendistribusikan viskositas lem yang berbeda dan dengan cepat mengubah jumlah ludah lem.

Tidak menetes dan menarik lem
Motornya membalik dan menghisap kembali, dengan mudah memecahkan masalah menetes dan menarik lem.

Adaptifitas stator yang besar
Stator ini tahan terhadap korosi sedang dan memiliki masa pakai yang panjang, yang sangat mengurangi biaya kepemilikan keseluruhan pengguna.

Pengukuran volumetrik
Pengangkutan volumetrik sejati, laju aliran tidak terpengaruh oleh perubahan tekanan.

Tekanan output tinggi
Tekanan output pompa tunggal ≥ 20bar

Skenario Aplikasi

Elektronik & SMT perakitan¢ Mengedukasi pasta solder, perekat konduktif, bahan underfill, dan lapisan konformal pada PCB dan paket semikonduktor.Kontrol volumetrik katup yang tepat memastikan penempatan titik yang seragam pada komponen yang halus, mengurangi jembatan, kekosongan, dan pengolahan ulang.

Manufaktur OtomotifAplikasi perekat struktural, loker benang, bahan gasket, dan senyawa antarmuka termal selama perakitan mesin, transmisi, dan modul elektronik.Volume manik yang konsisten meningkatkan kekuatan ikatan dan penyegelan keandalan di bawah kondisi operasi yang keras.

Produksi Perangkat Medis- Mengukur perekat biocompatible, resin UV-curable, dan pelumas untuk kateter, jarum suntik, kartrid diagnostik, dan komponen implan.Profil dispensasi yang dapat diulang mendukung proses manufaktur yang divalidasi dan kepatuhan peraturan.

Pengumpulan & Kemasan IndustriAplikasi penyegelan, ikatan, dan poting di seluruh peralatan, sensor, konektor, baterai, dan barang-barang konsumen.Katup menangani produksi otomatis dalam baris dan semi-otomatis set-up dispensing meja dengan keandalan yang sama.

Energi Baru & Pabrik BateraiMengedukasi pasta termal, perekat struktural, dan bahan elektrolit dalam perakitan sel baterai dan modul, di mana akurasi volume material mempengaruhi kinerja termal dan umur panjang sel.

Mengapa Memilih Single Tube Screw Valve Kami

Keakuratan Volumetrik yang BenarTidak seperti dispenser tekanan waktu yang menderita pergeseran viskositas material dan fluktuasi tekanan udara,Servo motor dipimpin katup sekrupmenggeser bahan dengan volume tetap per rotasi. ini berarti konsistensi disponsori bertahan di sepanjang produksi panjang, perubahan batch bahan,dan perubahan suhu lingkungan mengurangi limbah material dan tingkat cacat.

Kompatibilitas viskositas luas¢ Arsitektur sekrup tabung tunggal menangani cairan dari pelarut seperti air ke pasta dan lemak yang sangat diisi tanpa penyumbatan atau pulsasi.dan senyawa tixotropik semuanya dikelola dengan lancar, membuat satu katup cocok untuk beberapa lini produk.

Bisa diprogram & bisa diulangSetiap parameter dispenser kecepatan rotasi, arah, jumlah rotasi, akselerasi, dan tersedot kembali di kontrol secara digital melalui servo drive. resep dapat disimpan, mengingat,dan ditransfer antara mesin, memastikan hasil yang sama apakah Anda menjalankan satu unit atau seratus di lantai produksi.

Dispenser Bersih dan Bebas TetesanFungsi menyedot kembali dan membalikkan putaran yang terintegrasi menghilangkan stringing, menetes, dan tailing setelah setiap siklus dispensasi.dan mencegah kontaminasi pada perakitan elektronik sensitif.

Modular & Mudah DipertahankanDesain tabung tunggal meminimalkan bagian yang basah, membuat pembongkaran, pembersihan, dan perubahan bahan cepat dan mudah.Menjaga waktu henti dan biaya pemeliharaan rendah selama masa pakai katup.

Rentang Model SkalableDenganHS-300, HS-450, HS-600, dan HS-700pilihan, Anda memilih kapasitas aliran yang sesuai dengan aplikasi Anda daripada membayar terlalu banyak untuk peralatan oversized atau berjuang dengan katup undersized.Setiap model berbagi antarmuka kontrol yang sama dan jejak pemasangan, mempermudah integrasi jalur dan pelatihan operator.

Siap untuk Menemukan Konfigurasi yang Tepat untuk Proses Anda?

Setiap aplikasi dispensing memiliki bahan sendiri, volume, dan persyaratan throughput klep sekrup tabung tunggalkonfigurasi awal dapat menghemat waktu yang signifikan, bahan, dan biaya rework ke bawah garis.

Bagikan jenis cairan Anda, volume dispense target, kecepatan produksi, dan pengaturan otomatisasi yang ada dengan tim insinyur kami.Seri HSmodel, merekomendasikan parameter kontrol, dan jika diperlukan mengatur tes pemberian sampel menggunakan bahan Anda sendiri sehingga Anda dapat memverifikasi akurasi dan repeatability sebelum berkomitmen untuk produksi.

Beritahu kami tentang tantangan dispensing Anda, dan biarkan kami bekerja solusi yang disesuaikan dengan garis Anda.
