Modularisasi Desain PUR Jetting Valve HS-PF-PUR30CC Dispensing Presisi Tinggi

Katup Jetting PUR Desain Modular HS-PF-PUR30CC Untuk Dispensing Lem Non-Kontak Hot Melt Presisi Tinggi

Pengantar Produk

HS-PF-PUR30CC adalah katup jetting PUR berkinerja tinggi yang dirancang untuk dispensing perekat hot-melt presisi dalam manufaktur SMT, PCBA, pengemasan semikonduktor, perakitan LED, dan elektronik konsumen. Katup ini mendukung jetting PUR, perekat hot-melt, dan cairan kental tinggi lainnya tanpa kontak, membantu mencapai ukuran titik yang konsisten, lebar garis yang stabil, dan kinerja pengikatan yang andal dalam jalur produksi otomatis.

Dengan ruang perekat yang dipanaskan 30CC dan desain kontrol suhu terintegrasi, katup mempertahankan viskositas perekat yang stabil selama operasi berkelanjutan. Hal ini membantu mengurangi stringing, menetes, dan fluktuasi volume yang disebabkan oleh perubahan suhu, membuatnya cocok untuk aplikasi dispensing kecepatan tinggi, underfill, pengikatan tepi, dam-and-fill, dan pengikatan struktural.

Prinsip & Kontrol

1. Katup injeksi PUR terdiri dari modul pemanas drum, modul tutup bertekanan, modul pemanas nosel, modul jalur aliran, modul badan katup, dan modul pembuangan panas.

2. Modul pemanas drum membawa drum serta pemanasan satu tahap dengan suhu yang dapat dikontrol. Pemanasan awal gel selesai.

3. Modul tutup bertekanan menyegel dan memberi tekanan pada drum serta mengontrol tekanan keluaran melalui pengontrol.

4. Modul pembuangan panas membuang panas dan mengurangi kebisingan dari badan katup.

5. Katup injeksi piezoelektrik mengadopsi desain modular, bagian yang bersentuhan dengan gel dirancang sebagai modul runner, dan bagian yang tidak bersentuhan dengan gel dirancang sebagai modul badan katup.

6. Modul jalur aliran dapat diubah untuk memenuhi persyaratan dispensing dalam aplikasi yang berbeda.

7. Diameter nosel dalam seri (dari 40µm hingga 500µm).

8. Nosel dikategorikan menjadi tipe jet datar, tipe jarum, dan tipe ekstensi.

9. Modul runner perlu dibersihkan secara teratur dalam pembersih ultrasonik. Segel tidak boleh direndam dalam pelarut organik. Alat khusus diperlukan untuk membersihkan nosel untuk mencegah kerusakan pada nosel.

Pengontrol Katup Jet

1. Layar sentuh mengontrol katup injeksi piezoelektrik dan sistem dispensing, mendukung komunikasi MES, kuat, aman, dan andal.

2. Layar sentuh mengadopsi mode kontrol grafis, komponen sistem dispensing dan fungsi tampilan kontrol ditampilkan secara grafis, yang ringkas dan intuitif.

3. Perangkat pemanas nosel: Nosel perlu dipanaskan hingga suhu yang sesuai sebelum dispensing. Perangkat pemanas mengadopsi mode pemanasan satu tahap.

4. Pemanasan pada nosel menjaga suhu gel tetap konstan untuk memenuhi kinerja terbaik gel. Kinerja terbaik koloid.

Pemanasan Nosel dan Drum

1. Nosel perlu dipanaskan hingga suhu yang sesuai sebelum dispensing. Perangkat pemanas mengadopsi mode pemanasan dua tahap.

2. Pemanasan pada nosel menjaga suhu gel tetap konstan untuk memenuhi kinerja terbaik gel. Kinerja terbaik koloid.

Spesifikasi

Keunggulan

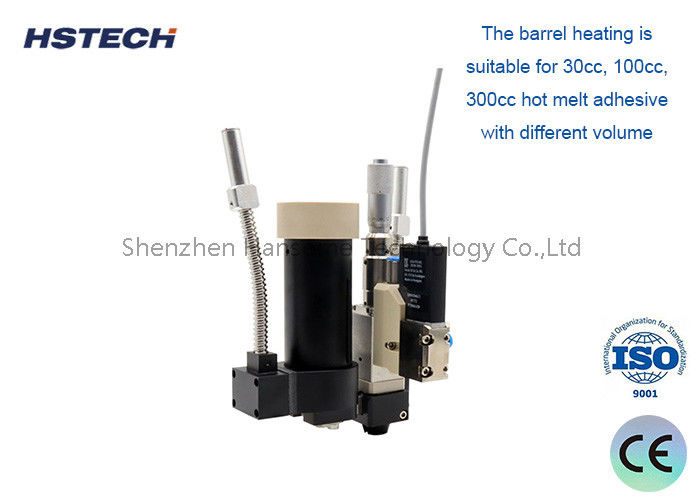

1. Pemanasan drum cocok untuk perekat hot melt 30cc, 100cc, 300cc dengan volume berbeda.

2. Desain modular, mudah mengganti suku cadang, debugging sederhana, berbagai aplikasi proses.

3. Volume semprotan dapat akurat hingga 0.3nL, akurasi konsistensi titik perekat semprot hingga 98%.

4. Lebar garis minimum 0.17mm, diameter titik minimum 0.15mm dari proses penyemprotan lem panas dapat direalisasikan.

5. Dapat dicocokkan dengan platform gerakan apa pun di pasaran.

Skenario Aplikasi

• Perakitan SMT dan PCBA
  Cocok untuk fiksasi komponen, pengikatan struktural, dan dispensing perekat lokal pada papan PCB dan PCBA.
• Pengikatan Hot-Melt PUR
  Digunakan untuk proses pengikatan yang memerlukan perekat PUR yang dipanaskan, seperti penyegelan bingkai, pengikatan tepi, dan fiksasi perakitan.
• Manufaktur Elektronik Konsumen
  Ideal untuk smartphone, tablet, perangkat wearable, kamera, dan perangkat elektronik kecil yang memerlukan penempatan perekat yang tepat.
• Perakitan Modul LED dan Pencahayaan
  Mendukung dispensing perekat untuk modul LED, bilah lampu, heatsink, dan fiksasi komponen optik.
• Pengemasan Semikonduktor dan Chip
  Dapat diterapkan dalam proses underfill, dam-and-fill, penyegelan tepi, dan enkapsulasi pelindung.
• Elektronik Otomotif dan PCBA Industri
  Membantu meningkatkan konsistensi pengikatan untuk papan kontrol, modul sensor, modul daya, dan perakitan keandalan tinggi.

Mengapa Memilih Katup Jetting PUR HS-PF-PUR30CC Kami

• Khusus untuk Aplikasi PUR dan Hot-Melt
  Katup dirancang untuk menangani perekat kental tinggi yang dipanaskan, membuatnya cocok untuk proses dispensing PUR yang menuntut.
• Kualitas Jetting Stabil
  Desain pemanasan dan jalur aliran terintegrasi membantu menjaga stabilitas perekat, mengurangi stringing, menetes, dan volume titik yang tidak konsisten.
• Perlindungan Proses Non-Kontak
  Dispensing jetting meminimalkan kontak nosel dengan benda kerja, membantu melindungi komponen sensitif dan permukaan yang tidak rata.
• Integrasi Mudah ke Jalur Otomatis
  Dapat dipasang pada platform dispensing standar dan dikontrol melalui pengontrol dispensing atau sistem otomatisasi.
• Kapasitas 30CC Praktis
  Ruang 30CC menyeimbangkan waktu operasi berkelanjutan dan jejak peralatan, mendukung produksi yang efisien tanpa pengisian ulang yang sering.
• Desain Ramah Perawatan
  Komponen modular memungkinkan pembersihan, penggantian nosel, dan perawatan harian yang lebih mudah, membantu mengurangi gangguan produksi.
• Dukungan Teknis Tersedia
  Kami dapat membantu mengonfirmasi nosel yang sesuai, pengaturan suhu, pencocokan pengontrol, dan parameter proses sesuai dengan jenis perekat dan aplikasi Anda.

Hubungi Kami untuk Penawaran

Jika Anda memerlukan katup jetting PUR yang andal untuk dispensing perekat hot-melt, HS-PF-PUR30CC bisa menjadi pilihan yang kuat untuk aplikasi pengikatan otomatis dan dispensing presisi.

Harap bagikan jenis perekat Anda, viskositas, ukuran titik atau lebar garis yang dibutuhkan, kecepatan dispensing, suhu kerja, dan persyaratan antarmuka mesin. Kami akan membantu merekomendasikan konfigurasi yang sesuai dan memberikan penawaran yang sesuai.
