TCK Series Thermal Profiler Touch Screen USB RF Untuk Pengujian Suhu Reflow Perhimpunan Elektronik

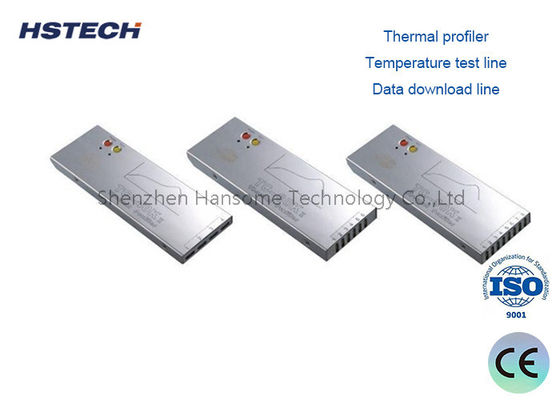

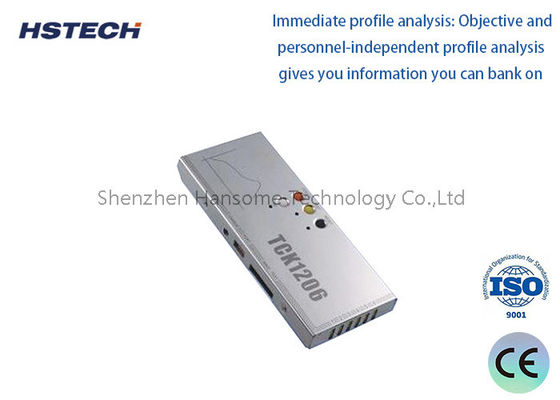

PeraturanProfiler termal seri TCKadalah sistem profil suhu canggih yang dirancang untuk memvalidasi dan mengoptimalkan proses pengelasan dalam manufaktur elektronik.Profil oven reflowdanProfil pengemasan gelombang, multi-channel data logger ini menangkap kurva termal real-time dengan akurasi kelas laboratorium. Apakah Anda menjalankan perakitan bebas timbal SAC305 atau papan khusus keandalan tinggi,Seri TCK memastikan proses Anda tetap dalam spesifikasi, sesuai dengan standar IPC/JEDEC, dan menghilangkan pengolahan ulang yang mahal.ini adalah alat penting bagi insinyur SMT yang menuntut kualitas berulang dan pelacakan penuh.

Komposisi Standar

1. Perfiler termal 2. Kotak isolasi

3. jalur uji suhu 4. jalur unduhan data

5. pengisi daya 6. Hi-temp pita perekat

7. Software CD 8. ?? +?? obeng 9. Pincer

10. sarung tangan terisolasi 11. kawat solder

12- Gunting 13.

14. Manual pengguna 15. Sertifikat penerimaan

16. RF Transceiver (Pilih Komposisi)

17. Sistem Uji Gelombang (Pilih Komposisi)

Spesifikasi teknis utama

1Termokopel: Termokopel tipe K

2,Interval pengambilan sampel:0.05sec---600sec Set dengan perangkat lunak

3,Rekaman data:80000 titik/saluran, Dapat merekam 20 set profil

4Resolusi: 0,1°C

5,Rentang pengukuran suhu: 0~1000°C

6Keakuratan pengukuran suhu: ± 1,0°C

7,Total daya: ≤ 120mW

8Tegangan operasi:3.6VDC, baterai isi ulang

9Dimensi: 195 ((L) × 82 ((W) × 21 ((H) mm 195 ((L) × 103 ((W) × 21 ((H) mm

10, Kotak isolasi:245 ((L) × 100 ((W) × 30 ((H) mm

10"Mode Start: manual, waktu atau suhu yang ditentukan

11,Mode rekaman: Monitor/rekaman

12,Mode koneksi:USB/RF

13Versi perangkat lunak: Profilermanager 2.0

• SMT Validasi Proses Reflow:Menetapkan dan memverifikasi parameter perendaman optimal, puncak, dan TAL (Time Above Liquidus) untuk pengenalan produk baru (NPI).
• Gelombang & pemotong selektif:Memantau gradien prapanas dan suhu solder pot untuk mencegah sendi dingin atau delaminasi PCB.
• Proses pengerasan dan ikatan:Oven pengeringan UV / termal profil untuk aplikasi pengisian bawah, pelapis konformal, dan perekat perekat.
• Elektronika Otomotif & AerospaceMembuat catatan termal yang dapat diaudit yang dibutuhkan oleh IATF 16949, AS9100, dan sistem manajemen mutu lainnya.
• Produksi Kontrak (EMS):Verifikasi pergantian cepat antara pekerjaan pelanggan untuk memastikan konsistensi hasil pertama.
• Analisis Kegagalan & R&D:Mendiagnosis masalah tombstoning, buang air kecil, atau basah dengan menghubungkan data termal dengan peta cacat.

1. Kompatibilitas Global yang Benar:Pengisian tegangan universal, metric / imperial toggle, dan perangkat lunak multi-bahasa menghilangkan hambatan regional
2. Biaya Pemilik yang Lebih Rendah:Perisai panas yang dapat diganti dan konektor termokopel yang dapat dilayani di lapangan mengurangi biaya jangka panjang dibandingkan dengan pesaing unit tertutup.
3. Perangkat Lunak yang Menggunakan Bahasa Anda:UI intuitif membutuhkan pelatihan minimal; PWI bawaan menghilangkan tebakan sehingga operator - bukan hanya insinyur - dapat memvalidasi profil dengan percaya diri.
4. Resiliensi Rantai Pasokan:Komponen standar dan kemitraan kalibrasi global memastikan perubahan cepat, menghindari waktu henti yang lama menunggu perbaikan pabrik.
5. Keluarga produk yang dapat diskalakan:Mulailah dengan TCK-6 untuk garis dasar dan tingkatkan ke TCK-12 untuk papan otomotif yang kompleks semua menggunakan platform perangkat lunak dan aksesori yang sama.

Berhenti menebak dan mulai profil.Minta evaluasi unit demo gratisatau download laporan sampel profil termal kami untuk melihat Seri TCK dalam aksi.Insinyur aplikasi kami siap untuk membantu Anda memilih konfigurasi saluran yang tepat dan pelindung panas untuk kompleksitas oven dan papan spesifik Anda.
