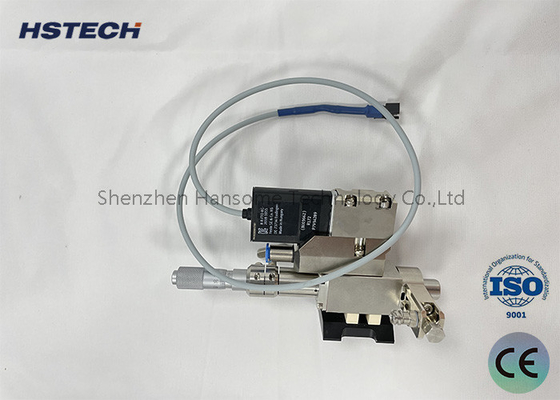

Katup Dispensing yang dapat disesuaikan untuk berbagai aplikasi 30CC PUR Injection Valve

30CC PUR Jetting Valve

Komposisi katup injeksi PUR:

Katup injeksi PUR terdiri dari beberapa komponen: modul pemanas drum, modul tutup bertekanan, modul pemanas nozzle, modul jalur aliran, modul bodi katup,dan modul disipasi panas.

Fungsi Modul Pemanasan Barel:

Modul pemanasan tong mendukung tong dan menyediakan pemanasan tahap tunggal yang terkontrol untuk memulai proses pemanasan gel secara efektif.

Peran Modul Cap Tekanan:

Modul tutup bertekanan memastikan drum tetap tertutup dengan aman dan bertekanan, mengelola tekanan keluaran melalui pengontrol.

Efisiensi Modul Penyebaran Panas:

Modul disipasi panas secara efisien disipasi panas dan meminimalkan kebisingan yang berasal dari tubuh katup.

Desain Modular Katup Injeksi Piezoelektrik:

Katup injeksi piezoelektrik menggunakan desain modular. Bagian yang bersentuhan dengan gel dikenal sebagai modul runner, sementara bagian yang tidak bersentuhan terdiri dari modul bodi katup.

Kustomisasi Modul Jalur Aliran:

Modul jalur aliran dapat disesuaikan untuk memenuhi kebutuhan dispensing dari berbagai aplikasi.

Rentang Diameter Nozzle:

Diameter nozzle tersedia dalam kisaran 40μm hingga 500μm.

Jenis Nozzle:

Nozzle dikategorikan menjadi tiga jenis: jet datar, jarum, dan ekstensi.

Membersihkan modul dan nozel pelari:

Pembersihan modul pelari harus dilakukan secara teratur dalam pembersih ultrasonik, dengan hati-hati untuk tidak mencelupkan segel dalam pelarut organik.Membersihkan nozzles membutuhkan penggunaan alat khusus untuk mencegah kerusakan.

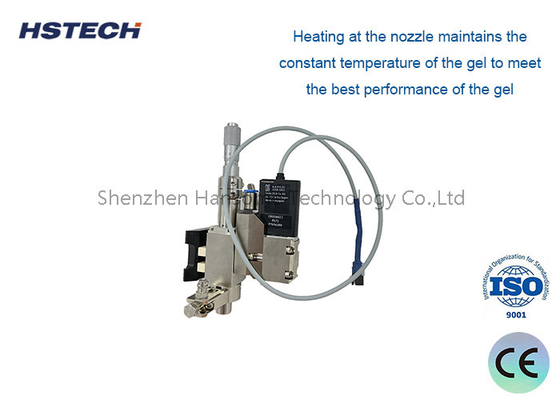

Pemanasan nozel dan tong

1. Sebelum disalurkan, nozel harus dipanaskan ke suhu yang sesuai dengan menggunakan mode pemanasan dua tahap yang disediakan oleh perangkat pemanas.

2. Dengan menjaga nozel pada suhu konstan, kinerja gel yang optimal dijamin, memungkinkan koloid untuk beroperasi pada efisiensi puncaknya.


Spesifikasi


Keuntungan


Kompatibilitas Pemanasan Barel:

Sistem pemanas barel kompatibel dengan berbagai volume perekat panas, termasuk 30cc, 100cc, dan 300cc.

Keuntungan Desain Modular:

Desain modular memfasilitasi penggantian bagian yang mudah, debugging yang mudah, dan memungkinkan berbagai aplikasi proses.

Keakuratan Penyemprotan:

Volume semprot dapat mencapai akurasi 0,3 nL, dengan akurasi konsistensi titik perekat semprot setinggi 98%.

Kemampuan garis halus dan titik:

Proses penyemprotan lem panas dapat mencapai lebar garis minimum 0,17 mm dan diameter titik minimum 0,15 mm.

Integrasi Platform Gerak:

Hal ini dapat terintegrasi dengan mulus dengan setiap platform gerak saat ini tersedia di pasar.


Bidang Aplikasi


SMT/FPC/PCB,Mengumpulkan, perakitan layar datar, kemasan semikonduktor, industri LED, industri peralatan medis,industri pakaian dalam non-marking.
