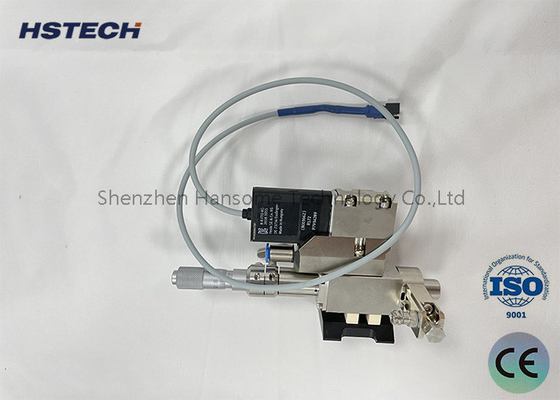

PT100 PUR Jetting Valve HS-PF-PUR30CC Dispensing Valve untuk SMT/FPC/PCB Assembly

PT100 PUR Jetting Valve HS-PF-PUR30CC Dispensing Valve untuk SMT/FPC/PCB,Assembly

Memperkenalkan
PUR Jetting Valve adalah perangkat yang digunakan untuk dengan tepat menyemprotkan perekat poliuretan (Polyurethane Adhesive) atau bahan cair viskositas tinggi serupa.manufaktur mobil, aerospace dan bidang industri lainnya yang membutuhkan aplikasi lem yang tepat.

The working principle of PUR Jetting Valve is to spray polyurethane glue or other high-viscosity liquid materials from the nozzle through pneumatic or electromechanical driving to form precise glue lines or spots

Ini memiliki fitur dan fungsi utama berikut:

1.Jetting presisi tinggi: PUR Jetting Valve menggunakan teknologi jeting canggih untuk mengontrol jumlah, kecepatan dan posisi injeksi lem dengan cara yang sangat tepat.Keakuratan ini membuatnya cocok untuk aplikasi yang membutuhkan aplikasi lem presisi tinggi, seperti pemasangan dan penyegelan komponen presisi.

2.Pengaturan dan pemrograman: Peralatan memiliki parameter penyemprotan yang dapat disesuaikan, seperti tekanan penyemprotan lem, waktu penyemprotan lem dan mode penyemprotan lem.Hal ini memungkinkan operator untuk menyempurnakan dan mengoptimalkan berdasarkan kebutuhan aplikasi tertentuBeberapa PUR Jetting Valve juga memiliki fungsi yang dapat diprogram, yang dapat mengatur beberapa mode penyemprotan lem dan jalur untuk beradaptasi dengan persyaratan proses yang berbeda.

3.Produksi efisien: PUR Jetting Valve memiliki kecepatan semprotan lem yang cepat dan waktu respons untuk meningkatkan efisiensi produksi.dapat dengan cepat dan akurat menyelesaikan tugas lapisan lem, dan meningkatkan kapasitas produksi dan efisiensi jalur produksi.

4.Adaptabilitas yang kuat: PUR Jetting Valve cocok untuk bahan perekat dengan berbagai viskositas dan fluiditas, termasuk perekat poliuretan, perekat epoksi, perekat silikon, dll.Fleksibilitas desain nozzle dan katup memungkinkan untuk disesuaikan dengan sifat lem yang berbeda dan kebutuhan aplikasi.

5.Fungsi pembersihan diri: Beberapa PUR Jetting Valve canggih memiliki fungsi pembersihan diri, yang dapat menghilangkan lem residual di muncung melalui cairan pembersih atau gas mencuci,mengurangi pekerjaan penyumbatan dan pemeliharaan.

Prinsip & Kontrol

30CC PUR Jetting Valve
1.Klep injeksi PUR terdiri dari modul pemanas drum, modul tutup bertekanan, modul pemanas nozzle, modul jalur aliran, modul bodi katup dan modul disipasi panas.

2Modul pemanasan tong membawa tong serta pemanasan satu tahap dengan suhu yang dapat dikontrol.

3Modul tutup bertekanan menyegel dan menekan drum dan mengontrol tekanan output melalui pengontrol.

4Modul disipasi panas menghilangkan panas dan mengurangi kebisingan dari tubuh katup.

5Katup injeksi piezoelektrik mengadopsi desain modular, bagian yang bersentuhan dengan gel dirancang sebagai modul runner,dan bagian yang tidak bersentuhan dengan gel dirancang sebagai modul bodi katup.

6Modul jalur aliran dapat diubah untuk memenuhi persyaratan dispensing dalam aplikasi yang berbeda.

7.Diameter nozel dalam seri (dari 40μm sampai 500μm).

8Nozzles dikategorikan menjadi jenis jet datar, jenis jarum, dan jenis ekstensi.

9.Runner modul perlu dibersihkan secara teratur dalam pembersih ultrasonik. segel tidak boleh direndam dalam pelarut organik. Alat khusus diperlukan untuk membersihkan nozel untuk mencegah kerusakan pada nozel.

Pengontrol katup jet
1Layar sentuh mengontrol katup injeksi piezoelektrik dan sistem dispensing, mendukung komunikasi MES, kuat, aman dan andal.

2Layar sentuh mengadopsi mode kontrol grafis, komponen sistem dispensing dan fungsi tampilan kontrol ditampilkan secara grafis, yang ringkas dan intuitif.

3Perangkat pemanas dengan nozzle: Nozzle harus dipanaskan ke suhu yang sesuai sebelum disalurkan.

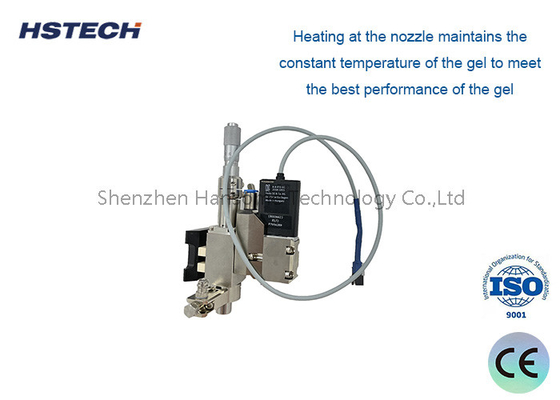

4Pemanasan pada nozzle mempertahankan suhu gel yang konstan untuk memenuhi kinerja terbaik dari gel.

Pemanasan nozel dan tong

1Nozzle harus dipanaskan ke suhu yang tepat sebelum disalurkan.

2Pemanasan pada nozzle mempertahankan suhu gel yang konstan untuk memenuhi kinerja terbaik dari gel.

Spesifikasi

Keuntungan

1Pemanasan tong cocok untuk 30cc, 100cc, 300cc perekat panas cair dengan volume yang berbeda.

2. Desain modular, mudah untuk mengganti bagian, debugging sederhana, berbagai aplikasi proses.

3Volume semprot dapat akurat hingga 0,3 nL, akurasi konsistensi titik perekat semprot hingga 98%.

4. Lebar garis minimal 0,17mm, diameter titik minimum 0,15mm dari proses penyemprotan lem cair panas dapat direalisasikan.

5. dapat mencocokkan platform gerak di pasar.

Bidang Aplikasi

SMT/FPC/PCB,Mengumpulkan, perakitan layar datar, kemasan semikonduktor, industri LED, industri peralatan medis,industri pakaian dalam non-marking.
