Pengantar

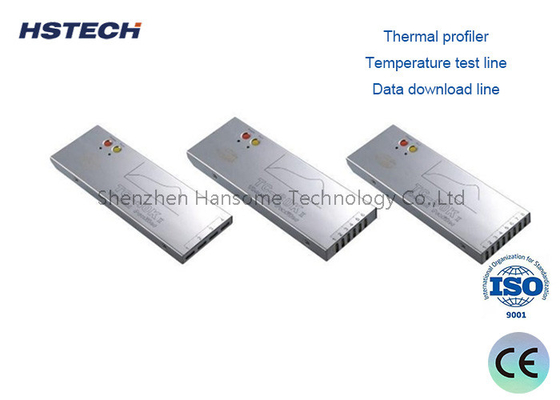

1. Perfiler termal 2. Kotak isolasi

3. jalur uji suhu 4. jalur unduhan data

5. pengisi daya 6. Hi-temp pita perekat

7. Software CD 8. ?? +?? obeng 9. Pincer

10. sarung tangan terisolasi 11. kawat solder

12- Gunting 13.

14. Manual pengguna 15. Sertifikat penerimaan

16. RF Transceiver (Pilih Komposisi)

17. Sistem Uji Gelombang (Pilih Komposisi)

Spesifikasi teknis utama

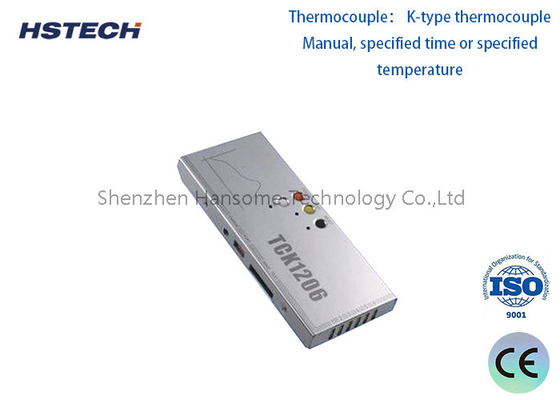

1Termokopel: Termokopel tipe K

2,Interval pengambilan sampel:0.05sec---600sec Set dengan perangkat lunak

3,Rekaman data:80000 titik/saluran, Dapat merekam 20 set profil

4Resolusi: 0,1°C

5,Rentang pengukuran suhu: 0~1000°C

6Keakuratan pengukuran suhu: ± 1,0°C

7,Total daya: ≤ 120mW

8Tegangan operasi:3.6VDC, baterai isi ulang

9Dimensi: 195 ((L) × 82 ((W) × 21 ((H) mm 195 ((L) × 103 ((W) × 21 ((H) mm

10, Kotak isolasi:245 ((L) × 100 ((W) × 30 ((H) mm

10"Mode Start: manual, waktu atau suhu yang ditentukan

11,Mode rekaman: Monitor/rekaman

12,Mode koneksi:USB/RF

13Versi perangkat lunak: Profilermanager 2.0

Manajer Perpustakaan Produk

Manajer Perpustakaan Mesin

Manajer Perpustakaan Solder

Manajer Perpustakaan Resep

Analisis data

PWI

Suhu puncak, Waktu di atas suhu

Waktu antara Temp ((Reflow)

Kemiringan antara Temp ((Reflow)

Kemiringan antara Times (Wave)

Metode Operasi

1Pertama, periksa apakah daya baterai yang cukup, jika kurang dari 20% Anda harus mengisi daya pertama, kedua,Jika suhu permukaan instrumen lebih tinggi dari 45 °C silahkan tidak mengisi daya, coba isi di suhu kamar.
2Penyebab masalah yang umum terjadi saat membangun koneksi komunikasi:Kabel komunikasi tidak dimasukkan sepenuhnya - pastikan jack yang benar digunakan.Kabel komunikasi atau konektor rusak - periksa untuk istirahat atau kerusakan lainnyaBaterai tidak terisi Aku mengisi dan pastikan pengisian LED menyala.
3Penghalang termal dapat bertahan maksimal 9 menit pada 280°C. Pastikan untuk melampaui kisaran ini dan pastikan bahwa suhu internal instrumen tidak melebihi 85°C.
4Ketika tidak digunakan untuk waktu yang lama, silakan perhatikan apakah lampu indikator data berkedip setiap 5 detik atau lebih, jika demikian,silahkan tekan dan tahan tombol akhir "start" selama sekitar 5 detik sampai lampu indikator tiba-tiba berkedip, dan kemudian diamati sampai tidak ada lampu berkedip.
5. Harap pastikan untuk menutupi kotak isolasi panas ketika melintasi tungku, dan menunggu waktu untuk tiba.
6. Anda hanya dapat menghubungkan satu Oven Tester logger ke komputer pada suatu waktu. Tidak dapat terhubung ke komputer pada saat yang sama lebih dari satu perekam ke port USB yang sama dan kemudian memilih salah satu dari mereka.
7. Setelah tungku lagi di atas tungku, dan sebagainya kotak hambatan termal didinginkan sebelum digunakan.
