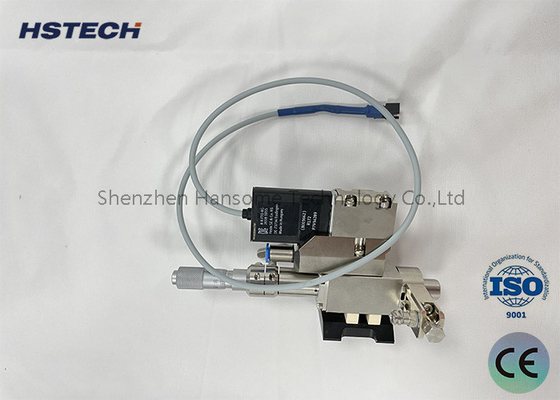

Modularisasi Desain PUR Jetting Valve HS-PF-PUR30CC untuk Dispensing Presisi Tinggi

30CC PUR Jetting Valve
1.Klep injeksi PUR terdiri dari modul pemanas drum, modul tutup bertekanan, modul pemanas nozzle, modul jalur aliran, modul bodi katup dan modul disipasi panas.

2Modul pemanasan tong membawa tong serta pemanasan satu tahap dengan suhu yang dapat dikontrol.

3Modul tutup bertekanan menyegel dan menekan drum dan mengontrol tekanan output melalui pengontrol.

4Modul disipasi panas menghilangkan panas dan mengurangi kebisingan dari tubuh katup.

5Katup injeksi piezoelektrik mengadopsi desain modular, bagian yang bersentuhan dengan gel dirancang sebagai modul runner,dan bagian yang tidak bersentuhan dengan gel dirancang sebagai modul bodi katup.

6Modul jalur aliran dapat diubah untuk memenuhi persyaratan dispensing dalam aplikasi yang berbeda.

7.Diameter nozel dalam seri (dari 40μm sampai 500μm).

8Nozzles dikategorikan menjadi jenis jet datar, jenis jarum, dan jenis ekstensi.

9.Runner modul perlu dibersihkan secara teratur dalam pembersih ultrasonik. segel tidak boleh direndam dalam pelarut organik. Alat khusus diperlukan untuk membersihkan nozel untuk mencegah kerusakan pada nozel.

Pemanasan nozel dan tong
1Nozzle harus dipanaskan ke suhu yang tepat sebelum disalurkan.

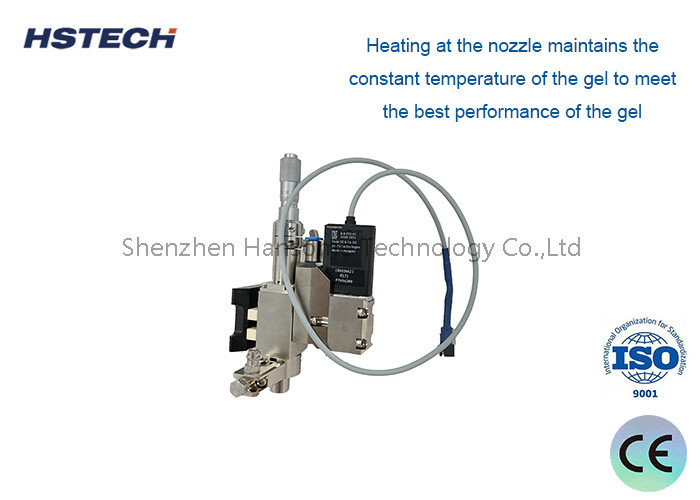

2Pemanasan pada nozzle mempertahankan suhu gel yang konstan untuk memenuhi kinerja terbaik dari gel.

Spesifikasi


Keuntungan
1Pemanasan tong cocok untuk 30cc, 100cc, 300cc perekat panas cair dengan volume yang berbeda.
2. Desain modular, mudah untuk mengganti bagian, debugging sederhana, berbagai aplikasi proses.
3Volume semprot dapat akurat hingga 0,3 nL, akurasi konsistensi titik perekat semprot hingga 98%.
4. Lebar garis minimal 0,17mm, diameter titik minimum 0,15mm dari proses penyemprotan lem cair panas dapat direalisasikan.
5. dapat mencocokkan platform gerak di pasar.

Bidang Aplikasi
SMT/FPC/PCB,Mengumpulkan, perakitan layar datar, kemasan semikonduktor, industri LED, industri peralatan medis,industri pakaian dalam non-marking.
