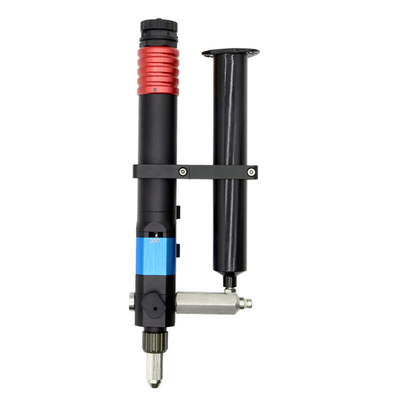

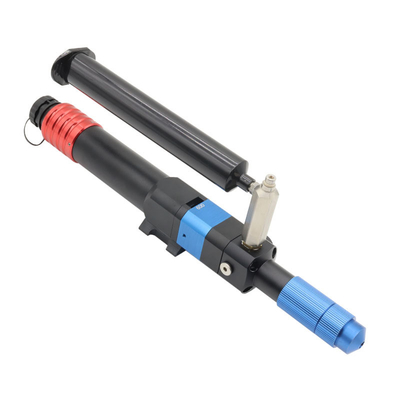

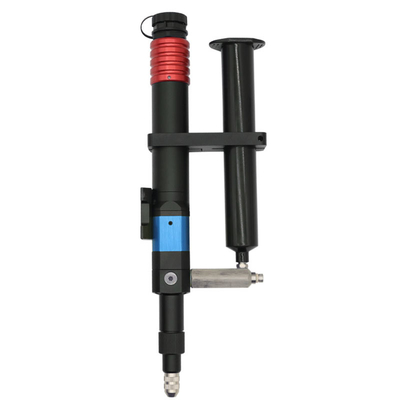

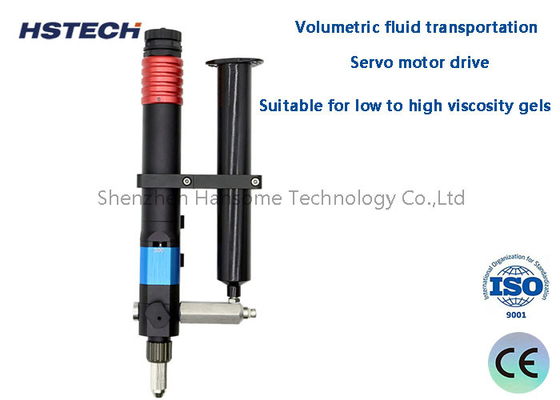

Volumetric Fluid Transportasi Servo Motor Drive Single Tube Screw Valve HS-300 HS-450 HS-600 HS-700

Volumetric Fluid Transportasi Servo Motor Drive Single Tube Screw Valve HS-300 HS-450 HS-600 HS-700

Pendahuluan Mesin

Single Tube screw valve adalah produk pengukuran dan pengangkutan volumetrik presisi, cocok untuk berbagai kesempatan pengangkutan kuantitatif presisi tinggi.Pompa sekrup komponen tunggal mengadopsi desain struktur spiral, sekrup dan stator adalah desain penyegelan sendiri, sekrup berputar di rongga stator untuk mewujudkan fungsi pengangkutan kuantitatif.dan tidak mempengaruhi karakteristik media. Pada saat yang sama dapat dibalik melalui motor hisap kembali, mudah untuk mewujudkan pecah perekat, solusi yang sempurna untuk proses dispensing tetesan, menarik masalah.

1Transportasi cairan volumetrik.

2- Servo motor drive.

3Rotor spiral eksentrik cocok untuk aplikasi mikro.

4.Stator dengan ketahanan korosi yang sangat baik.

5.Klep dispensing ringan untuk aplikasi dispensing aplikasi mikro.

6. Cocok untuk gel viskositas rendah hingga tinggi.

7.Produksi lem yang stabil dan akurasi dispenser yang tinggi.

8Tidak ada tetesan atau menarik masalah.

Prinsip Kerja

1Sistem pengukuran dan pengisian volumetrik dari katup sekrup tabung tunggal (ventil sekrup bagian tunggal) didasarkan pada prinsip piston tak terbatas, dengan desain hermetik antara rotor dan stator,dan rotor berputar di dalam inti stator untuk mencapai pengiriman kuantitatif koloid untuk cairan viskositas rendah hingga tinggi dari cairan.

2Inti dari setiap aplikasi didasarkan pada pompa pengukuran pengiriman volumetrik yang dapat memastikan stabilitas tekanan dan karakteristik linier pompa,menentukan hubungan antara kecepatan pompa, waktu dan aliran, sehingga bahan konstan dapat diukur baik dengan waktu atau dengan kecepatan rotasi pompa.

3Dari viskositas rendah hingga tinggi, tahan abrasi dan cairan yang sangat penuh yang sensitif terhadap struktur, dispensing tidak terpengaruh oleh viskositas.

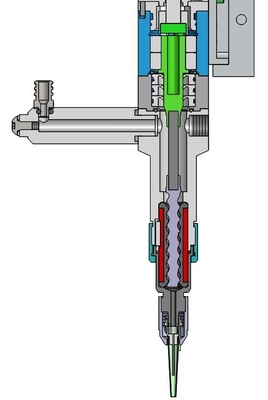

Stator dan Rotor untuk katup sekrup
1. inti stator terbuat dari FFKM, FKM, NBR, opsional. perumahan stator terbuat dari AL 7075 dan permukaan halus tanah setelah penggilingan putar untuk meningkatkan permukaan tinggi selesai.Permukaan digiling halus setelah digiling siklon untuk meningkatkan permukaan yang tinggiInti stator dan perumahan stator die-casting untuk memastikan akurasi stator dan rotor fit.

2. Bahan poros drive adalah SUS304, permukaan halus penggilingan setelah CNC mesin bubut untuk meningkatkan permukaan tinggi selesai (0.40). poros fleksibel dibungkus dengan perfluoroelastomer,yang memastikan bahwa sekrup tidak akan tersedak dengan rotasi kecepatan tinggi dari batang drive (kecepatan maksimum dapat sampai 2.2 putaran/detik).

3Bahan dari sekrup adalah impor stainless steel,permukaan yang dihaluskan halus setelah penggilingan siklon dan kemudian dilapisi titanium untuk meningkatkan permukaan yang tinggi dan ketahanan ausBahan keramik juga tersedia.

4Kombinasi rotor dan stator membentuk ruang tertutup, dan motor terus-menerus mengekstrusi partikel lem dengan memutar rotor untuk membentuk efek meludah yang stabil.

Spesifikasi

Fitur dan Keuntungan Produk

Keakuratan penyampaian lem tinggi

Mengadopsi servo motor drive dan eksentrik sekrup batang makan, sehingga perekat dapat terus-menerus dan stabil output.

Berbagai viskositas lem dan volume meludah

Pengaturan kecepatan motor dan tekanan gas dapat digunakan untuk mendistribusikan viskositas lem yang berbeda dan dengan cepat mengubah jumlah ludah lem.

Tidak menetes dan menarik lem

Motornya membalik dan menghisap kembali, dengan mudah memecahkan masalah menetes dan menarik lem.

Adaptivitas stator yang besar

Stator ini tahan terhadap korosi sedang dan memiliki masa pakai yang panjang, yang sangat mengurangi biaya kepemilikan keseluruhan pengguna.

Pengukuran volumetrik

Pengangkutan volumetrik sejati, laju aliran tidak terpengaruh oleh perubahan tekanan.

Tekanan output tinggi

Tekanan output pompa tunggal ≥ 20bar

Bidang Aplikasi

Otomotif, Elektronika, Aerospace, Energi Terbarukan, Industri Makanan, Farmasi, Bioteknologi, Pencetakan 3D
