Precision dan Speed G9 Mesin Paste Solder Otomatis untuk 0,25 Pitch Komponen

Name: Precision dan Speed G9 Mesin Paste Solder Otomatis untuk 0,25 Pitch Komponen
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: G9+
Price: 6,005.00 USD
Availability: InStock

Nama merek:	GKG
Nomor Model:	G9+
Moq:	1 set
harga:	negotiable
Ketentuan Pembayaran:	T/T, Western Union, MoneyGram
Kemampuan Penyediaan:	100 set per bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

CE,TUV,ROHS

Nama produk:

Mesin cetak pasta solder kelas atas

Nama lain:

Mesin Sablon Otomatis

Ukuran PCB:

50x50~450x340mm

Tinggi Transportasi:

900±40mm

Tekanan udara:

4-6kgf/cm³

Ketebalan PCB:

0,4-6mm

Berat maksimum papan:

5kg

Berat Mesin:

1000kg

Kemasan rincian:

bungkus kayu

Menyediakan kemampuan:

100 set per bulan

Menyoroti:

0.25 Pitch Solder Paste Machine

Mesin Paste Solder Kecepatan

Mesin Paste Solder Precision

Deskripsi Produk

Printer paste solder otomatis untuk sistem MES industri 4.0

Pengantar

Mesin cetak pasta solder otomatis merupakan peralatan tingkat atas yang disesuaikan untuk aplikasi SMT yang canggih.25 pitch, memastikan akurasi yang tak tertandingi dan kinerja cepat.

Spesifikasi

Model	G9+
Ukuran PCB maksimal	450x340mm
Ukuran PCB Min	50x50mm
Ketebalan PCB	0.4-6mm
Berat maksimum papan	5kg
Ketinggian transportasi	900±40mm
Celah tepi papan	2.5mm
Ketinggian papan	15 mm
Arah transportasi	L-R, R-L
Kecepatan transportasi	Max 1500mm/s, kontrol program
Metode transportasi	Satu tahap
Penyesuaian luas	otomatis
Antarmuka I/O	SMEMA
Posisi PCB (metode pendukung)	Pin magnetik/blok pendukung/meja manual ke atas ke bawah
Sistem pengikat PCB	Dipatenkan di atas penjepit atas
	Pengepakan sisi
	Fungsi adsorpsi
Print snap-off	0-20mm
Modus cetak	satu/dua kali
Kecepatan Cetak	10-200mm/detik
Mode Cetak	Satu / Dua kali
Jenis Squeegee	Karet / Baja Squeegee Blade ((sudut 45°/55°/60°)
Tekanan cetak	0.5-10kg
Ukuran kerangka templat	470370mm~737737mm ((ketebalan 20-40mm)
Sistem pembersihan	Sistem pembersih jenis hujan
	Penyerapan vakum yang diperkuat
	Kering, basah vakum tiga mode
	Pembersihan maju mundur
CCD FOV	10x8mm
Jenis tanda fidusia	Bentuk tanda Fiducial standar
	Pad
	Lubang
Sistem kamera	Lihat ke atas / ke bawah struktur optik
	Kamera digital CCD
	Pertandingan pola geometri

Kinerja Mesin

Model	G9+
Keakuratan posisi berulang	± 12,5um@6,CPK≥2.0
Keakuratan cetak	±18um@6,CPK≥2.0
Waktu siklus cetak	< 7,5 detik
Berdasarkan sistem pengujian pihak ketiga ((CTQ) memverifikasi posisi pencetakan pasta solder yang sebenarnya

Spesifikasi Seluruh Mesin

Sumber daya listrik	AC:220±10%,50/60HZ, 3.0KW
Tekanan udara	4 ~ 6 kgf/cm2
Konsumsi udara	sekitar 5L/menit
Suhu operasi	-20°C~+45°C
Kelembaban operasi	30% ~ 60%
Dimensi Mesin(tanpa lampu menara)	1172 ((L) x 1385 ((W) x 1530 (H) mm
Berat mesin	Sekitar 1000Kg

Fitur

Sistem mutakhir ini menggabungkan jalur optik inovatif yang memberikan pencahayaan melingkar seragam dan pencahayaan koaksial yang cerah.Memfasilitasi pengakuan mudah dari titik tanda yang berbeda dan tidak merata pada berbagai permukaan, termasuk bahan berlapis timah, berlapis tembaga, berlapis perak, barang yang dilas udara panas, FPC, dan warna PCB yang berbeda.

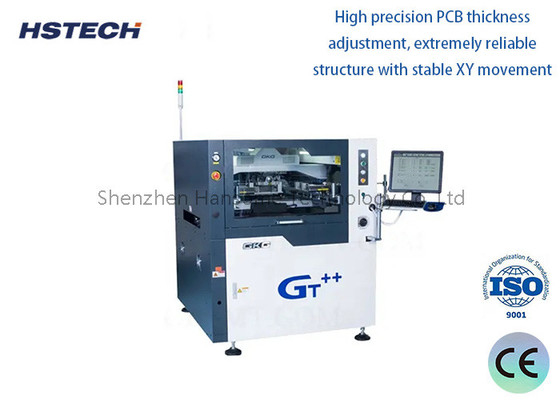

Mekanisme penyesuaian ketebalan PCB presisi tinggi:

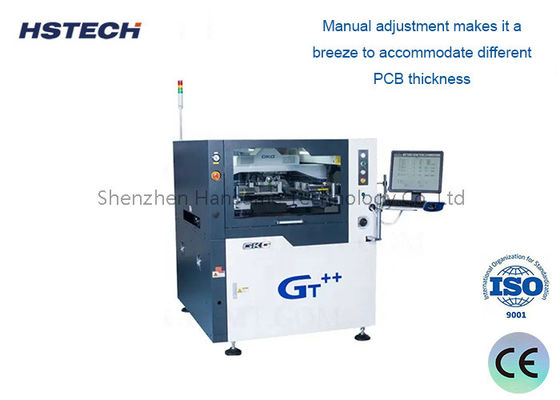

Mekanisme ini memiliki struktur yang kuat dengan gerakan XY yang stabil, memungkinkan penyesuaian manual untuk mengakomodasi berbagai ketebalan PCB.

Sistem posisi rel panduan revolusioner:

Dirancang untuk menangani FPC dan PCB warpage, sistem ini mencakup rel panduan pola yang dapat dilepas dan penjepit sisi fleksibel yang dapat diprogram.sementara pemrograman perangkat lunak mengotomatiskan peregangan dan retrasi untuk beradaptasi dengan ketebalan PCB yang berbeda dengan mudah.

Struktur Squeegee yang ditingkatkan:

Struktur squeegee memiliki desain yang komprehensif yang secara signifikan meningkatkan stabilitas dan memperpanjang umurnya.

Mekanisme Pembersihan Stencil Berkecepatan Tinggi:

Struktur pembersih penyampaian ke bawah secara efektif mencegah penyumbatan pembukaan stensil, masalah umum dalam proses pembersihan stensil.Pengendalian perangkat lunak memungkinkan pengaturan sederhana dari panjang pelarut disemprotkan untuk mencapai hasil pembersihan yang optimal.

User-Friendly Multifungsi Antarmuka:

Dirancang untuk kesederhanaan dan kejelasan, antarmuka intuitif ini menawarkan pemantauan suhu dan kelembaban secara real-time, memungkinkan pengguna untuk dengan mudah memantau dan menyesuaikan kondisi sesuai kebutuhan.

Tentang Kami

Shenzhen HanSome Technology Co., Ltd. (HSTECH), didirikan pada tahun 2012, dipimpin oleh seorang insinyur yang sangat berpengalaman dengan latar belakang yang mendalam dalam industri EMS.perusahaan ini telah mengkhususkan diri dalam mengembangkan dan memproduksi peralatan pengolahan PCB, secara bertahap memperluas portofolionya untuk mencakup stripper PCB dan mesin pembersih SMT.HSTECH bangga memiliki tim R & D yang terampil dan ambisius yang terus mencari teknologi industri terbaruTim ini didukung oleh kelompok pemasaran berpengalaman dengan fokus yang kuat pada ekspor, memungkinkan HSTECH untuk tetap berada di depan tren pasar dan memastikan produknya memenuhi kebutuhan pelanggan yang berkembang.

Sepanjang sejarahnya, HSTECH telah mematuhi prinsip pengembangan inovatif, mencapai kemajuan teknologi dan produk yang signifikan.Tujuan kami adalah untuk menyediakan solusi hemat biaya yang memberdayakan pelanggan kami untuk meningkatkan produktivitas sambil meminimalkan biaya dan tenaga kerjaKami berdiri dalam solidaritas dengan pelanggan kami, bekerja sama untuk menciptakan masa depan yang lebih cerah.

HSTECH berkomitmen untuk mencapai "Kualitas Tinggi dan Kecerdasan", sejalan dengan filosofi "Berorientasi Kualitas dan Berpusat pada Pelanggan".Kami menggabungkan fitur khusus industri dan mengejar teknologi pintar untuk membawa visi pabrik pintar menjadi hidupDalam hal layanan purna jual, kami menjunjung prinsip "Tanggung jawab", segera menangani umpan balik kualitas dan secara konsisten memberikan layanan yang luar biasa kepada pelanggan kami.
