Mesin pasta solder high-end untuk proses pencetakan presisi tinggi

Nama merek:	GKG
Nomor Model:	G9+
Moq:	1 set
harga:	dapat dinegosiasikan
Ketentuan Pembayaran:	T/T, Western Union, MoneyGram
Kemampuan Penyediaan:	100 set per bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

CE,TUV,ROHS

Nama produk:

Mesin cetak pasta solder kelas atas

Nama lain:

Mesin Sablon Otomatis

Ukuran PCB:

50x50~450x340mm

Tinggi Transportasi:

900±40mm

Tekanan udara:

4-6kgf/cm³

Ketebalan PCB:

0,4-6mm

Berat maksimum papan:

5kg

Berat Mesin:

1000kg

Kemasan rincian:

bungkus kayu

Menyediakan kemampuan:

100 set per bulan

Menyoroti:

High Precision Solder Paste Machine

Mesin Paste Solder High End

Deskripsi Produk

Printer paste solder otomatis untuk sistem MES industri 4.0

Pengantar

G9 + Mesin Pencetakan Paste Solder Otomatis adalah peralatan premium yang disesuaikan untuk aplikasi SMT high-end, mampu memenuhi proses pencetakan yang menuntut komponen 03015, pitch 0,25,serta mencapai operasi presisi tinggi dan kecepatan tinggi.

Spesifikasi

Model	G9+
Ukuran PCB maksimal	450x340mm
Ukuran PCB Min	50x50mm
Ketebalan PCB	0.4-6mm
Berat maksimum papan	5kg
Ketinggian transportasi	900±40mm
Celah tepi papan	2.5mm
Ketinggian papan	15 mm
Arah transportasi	L-R, R-L
Kecepatan transportasi	Max 1500mm/s, kontrol program
Metode transportasi	Satu tahap
Penyesuaian luas	otomatis
Antarmuka I/O	SMEMA
Posisi PCB (metode pendukung)	Pin magnetik/blok pendukung/meja manual ke atas ke bawah
Sistem pengikat PCB	Dipatenkan di atas penjepit atas
	Pengepakan sisi
	Fungsi adsorpsi
Print snap-off	0-20mm
Modus cetak	satu/dua kali
Kecepatan Cetak	10-200mm/detik
Mode Cetak	Satu / Dua kali
Jenis Squeegee	Karet / Baja Squeegee Blade ((sudut 45°/55°/60°)
Tekanan cetak	0.5-10kg
Ukuran kerangka templat	470370mm~737737mm ((ketebalan 20-40mm)
Sistem pembersihan	Sistem pembersih jenis hujan
	Penyerapan vakum yang diperkuat
	Kering, basah vakum tiga mode
	Pembersihan maju mundur
CCD FOV	10x8mm
Jenis tanda fidusia	Bentuk tanda Fiducial standar
	Pad
	Lubang
Sistem kamera	Lihat ke atas / ke bawah struktur optik
	Kamera digital CCD
	Pertandingan pola geometri

Kinerja Mesin

Model	G9+
Keakuratan posisi berulang	± 12,5um@6,CPK≥2.0
Keakuratan cetak	±18um@6,CPK≥2.0
Waktu siklus cetak	< 7,5 detik
Berdasarkan sistem pengujian pihak ketiga ((CTQ) memverifikasi posisi pencetakan pasta solder yang sebenarnya

Spesifikasi Seluruh Mesin

Sumber daya listrik	AC:220±10%,50/60HZ, 3.0KW
Tekanan udara	4 ~ 6 kgf/cm2
Konsumsi udara	sekitar 5L/menit
Suhu operasi	-20°C~+45°C
Kelembaban operasi	30% ~ 60%
Dimensi Mesin(tanpa lampu menara)	1172 ((L) x 1385 ((W) x 1530 (H) mm
Berat mesin	Sekitar 1000Kg

Fitur

Sistem Digital CCD: Dengan sistem jalur optik yang sama sekali baru, sistem digital CCD menyediakan pencahayaan melingkar seragam dan pencahayaan koaksial dengan kecerahan tinggi.kecerahan dapat disesuaikan tanpa batas, memungkinkan pengenalan mudah dari berbagai titik tanda (termasuk yang tidak merata) pada tin-dilapisi, tembaga-dilapisi, perak-dilapisi, panas-udara dilas, FPC, dan berbagai warna PCB.

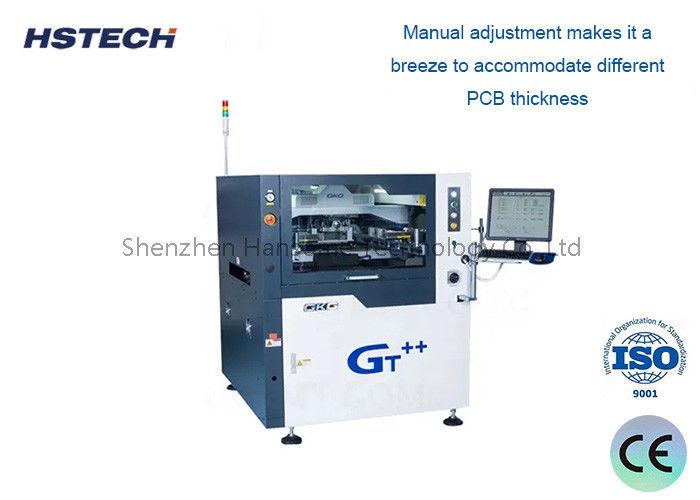

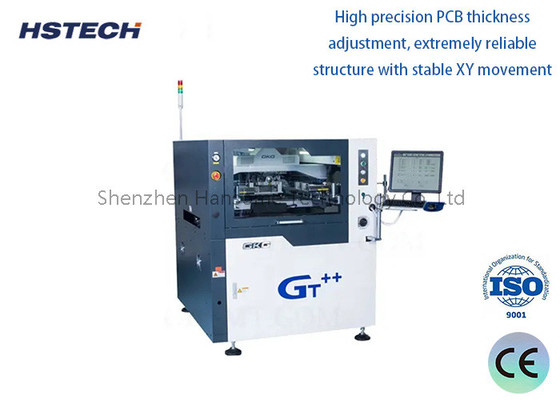

Pengaturan Ketebalan PCB dengan Presisi Tinggi: Memiliki struktur yang sangat handal dengan gerakan XY yang stabil, penyesuaian manual membuat mengakomodasi ketebalan PCB yang berbeda mudah.
Sistem Posisi Rel Panduan: Sistem posisi rel panduan inovatif mencakup rel panduan pola yang dapat dilepas dan penjepit sisi fleksibel yang dapat diprogram, yang dirancang khusus untuk FPC dan PCB warpage.Perangkat pelat penjepit yang unik memastikan posisi yang tepat, dan pemrograman perangkat lunak memungkinkan peregangan otomatis dan retrasi untuk mengakomodasi ketebalan PCB yang bervariasi.
Desain Struktur Squeegee Revolusioner: Struktur squeegee baru mengadopsi sistem komprehensif yang meningkatkan stabilitas dan memperpanjang umur.
Pembersihan Stencil Berkecepatan Tinggi: Struktur pembersih yang disalurkan ke bawah secara efektif mencegah pembukaan yang tersumbat, penyebab umum pembersihan yang tidak efektif.Panjang pelarut yang didistribusikan dapat dengan mudah disesuaikan melalui kontrol perangkat lunak.
Antarmuka Multi-Fungsi Baru: Antarmuka dirancang untuk kesederhanaan, kejelasan, dan keramahan pengguna.memudahkan pengguna untuk memantau dan menyesuaikan kondisi sesuai kebutuhan.

Shenzhen Hansome Technology Co., Ltd ((HSTECH) adalah produsen profesional profesional SMT board handling equipment ((Loader,Unloader,Buffer,Conveyor,dll).Kami adalah perusahaan berteknologi tinggi dengan hak kekayaan intelektual independen, perusahaan ini terutama terlibat dalam penelitian dan pengembangan, produksi dan penjualan peralatan pengolahan papan SMT / THT lini produksi.

Kami memiliki teknisi profesional & penjualan, mengandalkan teknologi tinggi dan mencoba yang terbaik untuk memasok pengolahan papan yang efisien dan andal kepada pelanggan kami.Pada saat yang sama, tim insinyur kami yang berpengalaman selalu memahami arah pengembangan pabrik pintar.,membenahi produk dan teknis sesuai dengan permintaan pasar, mengejar untuk membuat lebih otomatisasi dan produk hemat biaya sepanjang waktu, kami juga melakukan OEM basedon kebutuhan yang berbeda dari pelanggan kami.
