High Speed Solder Paste Machine dengan Magnetic Pin/Support Block R-L Transport Model G5

Nama merek:	GKG
Nomor Model:	G5
Moq:	1 set
harga:	dapat dinegosiasikan
Ketentuan Pembayaran:	T/T, Western Union, MoneyGram
Kemampuan Penyediaan:	100 set per bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

CE,TUV,ROHS

Nama produk:

Printer Stensil Otomatis

Nama lain:

Mesin cetak pasta solder

Ukuran PCB:

50x50~400x340mm

Tinggi Transportasi:

900±40mm

Pengaturan Lebar:

Otomatis

Antarmuka I/Ov:

SMEMA

Kemasan rincian:

bungkus kayu

Menyediakan kemampuan:

100 set per bulan

Deskripsi Produk

SMT Paste Printer dengan Pin Magnetic / Support Block & R-L Transport

Aplikasi

Mesin cetak pasta solder otomatis G9 + adalah mesin high-end untuk aplikasi high-end SMT, lebar GT ++ BTB hanya 2830mm,dapat sepenuhnya memenuhi persyaratan proses pencetakan dari 03015,2025 pitch, presisi tinggi dan kecepatan tinggi.

Spesifikasi

Model	G5
Ukuran stensil	370x370mm (ukuran minimal)
	737x737mm (ukuran maksimum)
	20-40mm (kekandelan)
Ukuran PCB maksimal	400x340mm
Ukuran PCB Min	50x50mm
Ketebalan PCB	0.4-6mm
PCB warpage	maksimal 1% diagonal PCB
Ketinggian transportasi	900±40mm
Arah transportasi	L-R, R-L
Kecepatan transportasi	max 1500mm/s, dapat disesuaikan
Metode transportasi	Satu tahap
Penyesuaian luas	otomatis
Antarmuka I/O	SMEMA
Posisi PCB (metode pendukung)	Pin magnetik/blok pendukung/meja atas ke bawah
Sistem pengikat PCB	Dipatenkan atas top clamping/side clamping
Kepala cetak	Dua kepala cetak bermotor independen
Tekanan Squeegee	0.5 ~ 10Kg (Program Kontrol)
Kecepatan Cetak	6-200mm/detik
Mode Cetak	Satu / Dua kali
Jenis Squeegee	Karet / Baja Squeegee Blade ((sudut 45°/55°/60°)
Sistem pembersihan	I diperkuat penyerapan vakum, kering, basah, vakum tiga mode
CCD FOV	8x6mm
Jangkauan pengaturan mesin	X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
Visi	Lihat ke atas/ke bawah Struktur optik/CCD/geometri Pattern-match

Spesifikasi Seluruh Mesin

Mengulangi Keakuratan Posisi	± 0,01mm
Keakuratan Pencetakan	± 0,025mm
Waktu Siklus	< 8 detik
Pergantian produk	lama:<3 menit, baru:<5 menit
Pasokan udara	4 ~ 6 kgf/cm
Sumber daya listrik	AC:220±10%,50/60HZ, 2,5KW
Metode kontrol	PC
Sistem operasi	Windows XP/Win7
Dimensi Mesin	1140 ((L) x 1364 ((W) x 1404 (H) mm
Berat mesin	Sekitar 1000Kg

Fitur

Sistem digital CCD menawarkan desain jalur optik yang inovatif dan baru, menampilkan pencahayaan melingkar seragam dan sumber cahaya koaksial dengan kecerahan yang luar biasa.Sistem sumber cahaya ganda ini memungkinkan penyesuaian tingkat kecerahan tanpa batas, memfasilitasi pengenalan mudah dari berbagai titik penandaan, bahkan yang memiliki permukaan yang tidak rata atau bahan seperti timah, tembaga, dan plating perak, tanda pemadatan udara panas, FPC,dan berbagai warna PCB.
Dilengkapi dengan kemampuan penyesuaian ketebalan PCB presisi tinggi, sistem ini menawarkan struktur yang sangat andal yang memastikan gerakan XY yang stabil.membuat proses yang mulus untuk mengakomodasi berbagai ketebalan PCB dengan mudah.

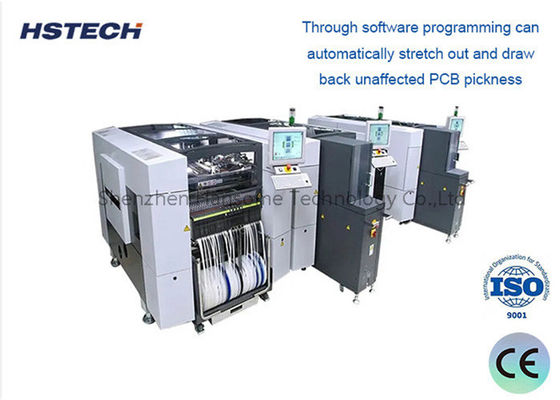

High Speed Solder Paste Machine dengan Magnetic Pin/Support Block R-L Transport Model G5 0

Tentang Produk

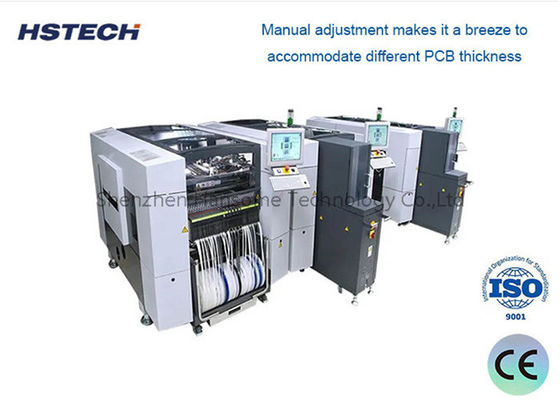

High Speed Solder Paste Machine dengan Magnetic Pin/Support Block R-L Transport Model G5 1

Tentang Kemasan

High Speed Solder Paste Machine dengan Magnetic Pin/Support Block R-L Transport Model G5 3
