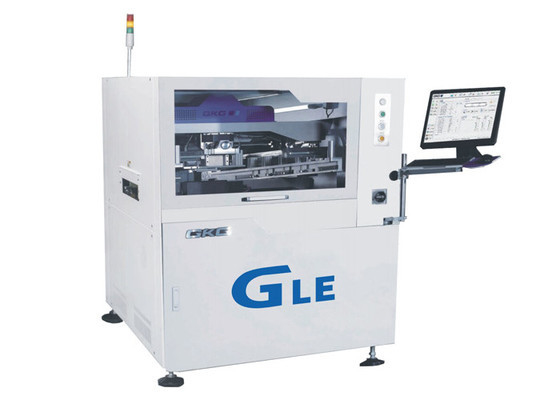

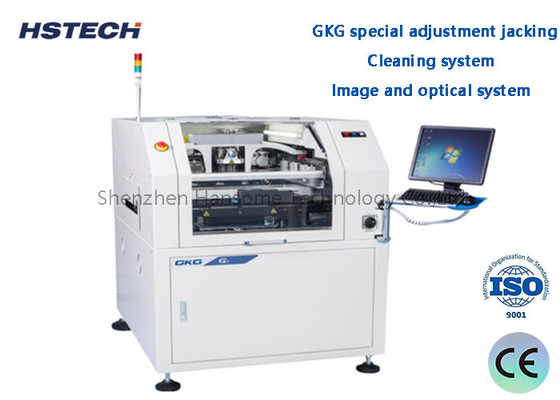

Printer Stencil 2D layar sentuh otomatis menggunakan operasi Windows XP/Win7 untuk perakitan elektronik

Printer Stencil 2D layar sentuh otomatis menggunakan operasi Windows XP/Win7 untuk perakitan elektronik

Pengantar

Printer Stencil Otomatis adalah peralatan yang efisien yang digunakan untuk menerapkan pasta solder pada papan sirkuit cetak (PCB).Ini adalah salah satu peralatan kunci dalam proses perakitan SMT (Surface Mount Technology). Hal ini digunakan untuk secara akurat menerapkan pasta solder ke pad pada PCB untuk mencapai pengelasan komponen dan PCB dalam proses tambalan berikutnya. Berikut adalah umum.

pengenalan mesin cetak stensil otomatis

Struktur peralatan: Mesin cetak stensil otomatis biasanya terdiri dari komponen utama berikut:

Meja kerja:digunakan untuk mendukung dan menempatkan PCB.
Perangkat pemasangan jaring baja:digunakan untuk memperbaiki jaring baja.
Kepala cetak:Bertanggung jawab untuk menerapkan pasta solder secara merata pada bantalan pada PCB.
Sistem penglihatan:digunakan untuk membantu posisi dan kalibrasi posisi pencetakan.

prinsip kerja

Persiapan: Letakkan PCB di atas meja kerja dan sesuaikan dan posisikan sesuai dengan ukuran PCB dan tanda posisi.
Persiapan stensil: Pasang stensil ke perlengkapan stensil dan pastikan ia sejajar dengan PCB.

Posisi dan kalibrasi: Gunakan sistem penglihatan untuk posisi dan kalibrasi PCB dan stensil untuk memastikan akurasi dan presisi pencetakan.

Aplikasi pasta solder: Mulai printer stensil otomatis, kepala pencetak menerapkan pasta solder secara merata pada stensil,dan kemudian mengikis pasta solder melalui bukaan stensil sehingga dapat dengan akurat diterapkan pada bantalan PCB.
Menghilangkan PCB: Setelah pencetakan selesai, lepaskan PCB yang dilapisi dengan pasta solder dari meja kerja.

Fungsi dan fitur

1.Ketepatan tinggi dan kebalikan: Mesin cetak stensil otomatis memiliki kepala cetak presisi tinggi dan sistem penglihatan yang tepat,yang dapat mencapai aplikasi bahkan pasta solder pada pad dan hasil cetak yang sangat konsisten.

2Pengaturan cepat dan kemampuan beradaptasi: Printer stensil otomatis biasanya memiliki fungsi penyesuaian cepat dan pengaturan otomatis, yang dapat beradaptasi dengan berbagai ukuran dan jenis PCB,serta persyaratan ketebalan pasta solder yang berbeda.

3.Pemposisi yang dibantu oleh penglihatan: Automatic stencil printing machines equipped with vision systems can detect and calibrate in real time during the printing process through image processing and auxiliary positioning functions to ensure the accuracy of the printing position.

4Efisiensi produksi yang tinggi: Dibandingkan dengan pencetakan semi otomatis atau manual, mesin pencetakan stensil otomatis dapat mencapai proses pencetakan yang cepat dan berkelanjutan, meningkatkan efisiensi produksi,dan mengurangi waktu operasi manual dan biaya tenaga kerja.

Spesifikasi
