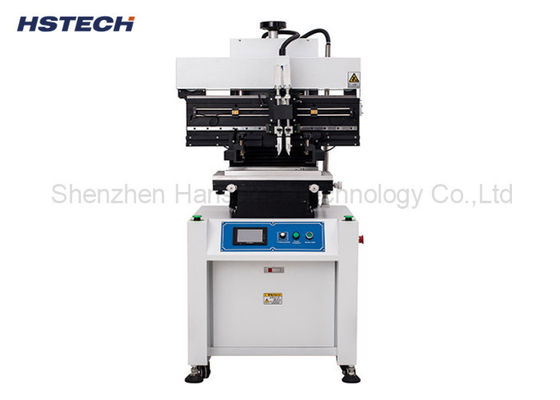

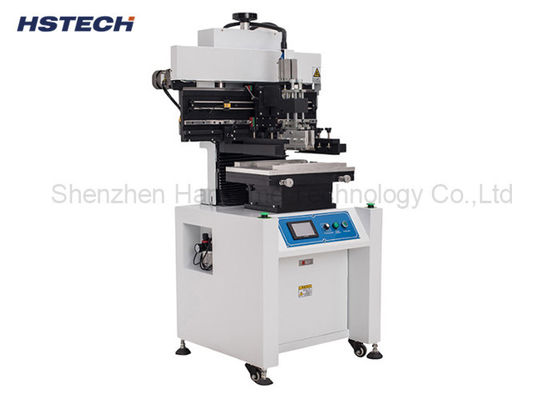

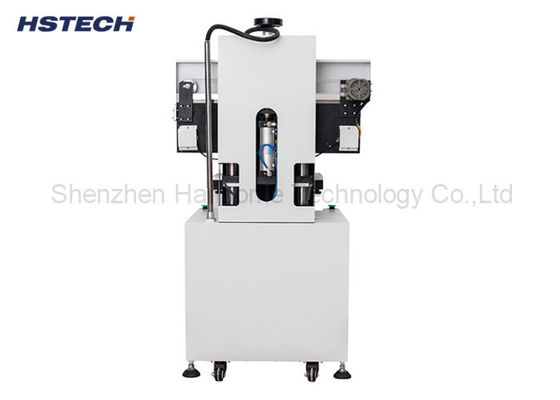

Single Phase Semi-Automatic Screen Printer Solder Paste Machine Untuk Mencetak Solder Paste Dengan Scraper

Single Phase Semi-Automatic Screen Printer Solder Paste Machine Untuk Mencetak Solder Paste Dengan Scraper

Memperkenalkan
Semi-Automatic Solder Paste Printer adalah perangkat yang digunakan untuk menerapkan pasta solder pada papan sirkuit cetak (PCB). It is an important step in the SMT (Surface Mount Technology) assembly process and is used to accurately apply solder paste to the pads on the PCB so that components can be soldered to the PCB in the subsequent patch process.

Berikut ini adalah pengenalan umum tentang mesin pencetak pasta solder semi-otomatis:

1Struktur peralatan: Mesin pencetak pasta solder semi-otomatis biasanya terdiri dari komponen utama berikut:
Workbench: digunakan untuk mendukung dan menempatkan PCB.
2.Printing Squeegee: Bertanggung jawab untuk menerapkan pasta solder secara merata pada pad pada PCB.
3Perangkat Penetapan Stensil: Digunakan untuk memperbaiki stensil cetak untuk memastikan aplikasi pasta solder yang akurat.


Spesifikasi

Fitur

1Mesin mengadopsi sistem kontrol PLC.
2. Mesin yang dibangun diuntuk penghitung 4 digit.
3Konstruksi vertikal, frame layar mengangkat ke atas dan ke bawah secara vertikal oleh listrik, mendorong stroke transversa dari kepala cetak kiri dan kanan tindakan oleh panduan linier.
4Bingkai layar dapat disesuaikan ke atas dan ke bawah untuk memenuhi ketinggian yang berbeda.
5. Posisi stensil empat titik, akurasi pencetakan ± 0.02mm, bingkai stensil fleksibel, dapat menggunakan stensil ukuran yang berbeda.

6, Squeegee dapat diatur, nyaman untuk bebas timah stainless steel scraper, 200-350options.

7, Fleksibel PIN jari untuk memposisikan PCB, dapat mencetak PCB sisi ganda.

8, layar sentuh LED dapat menyesuaikan kecepatan scraper, juga menggunakan kualitas tinggi HIWIN merek panduan linier.

9, Pengaturan scraper kiri dan kanan menggunakan kontrol konverter frekuensi, dapat mengatur kecepatan cetak di layar, pastikan kecepatan cetak konsisten,maka ketebalan cetak lebih merata.
prinsip kerja:

1Persiapan: Letakkan PCB di atas meja kerja dan sesuaikan dan posisikan sesuai dengan ukuran PCB dan tanda posisi.
2Persiapan stensil: Letakkan stensil yang dicetak (juga disebut stensil) pada perlengkapan stensil dan pastikan itu sejajar dengan PCB.
3Aplikasi pasta solder: Mulai printer pasta solder semi otomatis, pindahkan pengikis cetak dengan lancar melalui templat, mengikis pasta solder secara merata melalui lubang templat,dan menerapkan pasta solder ke bantalan PCB melalui bukaan templat.
4.Menghilangkan PCB: Setelah mencetak selesai, lepaskan PCB yang dilapisi dengan pasta solder dari meja kerja.


Fungsi dan fitur:

1.Keakuratan dan Kemampuan Mengulangi: Printer pasta solder semi-otomatis memiliki akurasi dan kemampuan mengulangi yang tinggi, memastikan aplikasi yang merata dan konsistensi pasta solder pada pad.
2.Pengaturan dan Adaptabilitas: Squeegee cetak dan perlengkapan stensil dapat disesuaikan untuk mengakomodasi berbagai ukuran dan jenis PCB, serta persyaratan ketebalan pasta solder yang berbeda.
3Mudah dioperasikan: Pengoperasian printer pasta solder semi otomatis relatif sederhana.Anda hanya perlu membuat penyesuaian dan pengaturan yang sesuai sesuai dengan persyaratan PCB dan solder paste, dan kemudian tekan tombol start untuk memulai proses pencetakan.
4Efisiensi produksi: Dibandingkan dengan pencetakan pasta solder manual, mesin pencetakan pasta solder semi-otomatis dapat meningkatkan efisiensi produksi dan mengurangi waktu operasi manual dan biaya tenaga kerja.
