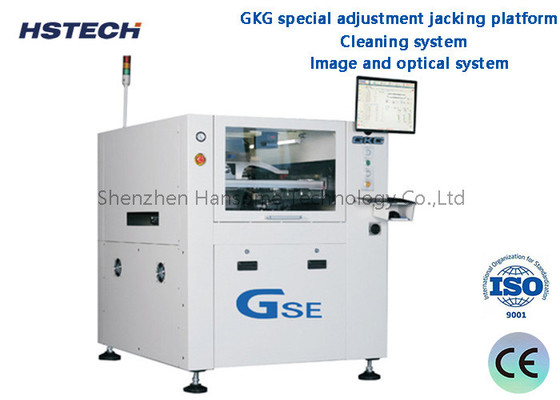

Menggunakan Windows XP/Win7 Operasi Antarmuka Adaptifitas Tinggi Steel Mesh Frame Clamping System Printer Stencil Otomatis

Nama merek:	HSTECH
Nomor Model:	HS-GSE
Moq:	1 set
harga:	dapat dinegosiasikan
Ketentuan Pembayaran:	T/T, Western Union, MoneyGram
Kemampuan Penyediaan:	100 set per bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Nama produk:

Pencetak pasta solder otomatis

Jaminan:

1 tahun

Pengendalian:

Layar sentuh

Merek Relai:

Schneider

sakelar optoelektronik:

Omron

Bahan:

Aluminium paduan

Kondisi:

Baru

Sinyal:

SMEMA

Aplikasi:

Majelis Elektronik

Warna:

Perak

Sistem kontrol:

PLC

OEM/ODM:

Tersedia

Konsumsi Daya:

200W

Jenis:

Otomatis

Kemasan rincian:

bungkus kayu

Menyediakan kemampuan:

100 set per bulan

Deskripsi Produk

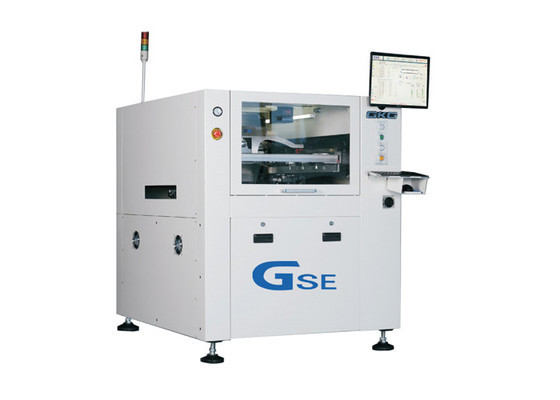

Menggunakan Windows XP/Win7 Operasi Antarmuka Adaptifitas Tinggi Steel Mesh Frame Clamping System Printer Stencil Otomatis

Pengantar

GLE Mesin cetak pasta solder otomatis adalah mesin high-end untuk aplikasi skala besar SMT. Lebar Gt-S hanya 2830mm. Ini dapat dengan sempurna memenuhi persyaratan proses pencetakan 01005,0.3pitch dan jarak halus lainnya, itu presisi tinggi dan kecepatan tinggi.

Fitur

1, GKG khusus pengaturan jacking platform. stabil dan mudah diatur, dapat dengan cepat menyesuaikan pin jacking tinggi PCB dengan ketebalan yang berbeda.

2Sistem pembersih: Sistem pembersih GKG dilengkapi dengan tiga metode pembersih: pembersih kering, pembersih basah, vakum. yang dapat dikombinasikanUntuk mengurangi waktu pembersihan dan meningkatkan efisiensi produksi, mesin ini juga dapat dibersihkan secara manual jika pelanggan tidak perlu menggunakan pembersihan otomatis.

Sistem pengelasan baru memastikan kontak penuh dengan stensil, peningkatan aspirasi vakum dapat secara efektif menghilangkan pasta yang tersisadalam mesh, yang dapat mencapai fungsi pembersih otomatis yang efektif. Bagian CCD dan sistem kecenderungan c dipisahkan, ketika CCD bekerja,Bagian CCD bergerak secara independen untuk mengurangi beban servo motor dan meningkatkan kecepatan mesin dan akurasi.

3Menggunakan cahaya cincin seragam dan cahaya koaksial kecerahan tinggi, dengan fungsi penyesuaian kecerahan janji,maka semua jenis titik tanda dapat dikenali dengan baik (Termasuk titik tanda kasar), dapat digunakan untuk plating timah, tembaga, plating emas, penyemprotan timah, FPC dan jenis lain PCB dengan warna yang berbeda.

4, Adaptivitas tinggi baja mesh frame clamping system. mampu mencetak semua jenis ukuran frame layar, dan dengan cepat mengubah modularjalur produksi.

5, Menggunakan antarmuka operasi Windows XP/win7, dengan fungsi dialog manusia-mesin yang baik,dan mudah untuk operator cepat akrab dengan operasi terutama ketika melakukan efek navigasi dari file pemrograman. mudah untuk beralih antar muka Cina / Inggris, dengan operasi log, kesalahan catatan / kesalahan diri-diagnosis / kesalahan analisis prompt / lampu alarm dan fungsi lainnya.

6, 2D tes dan analisis kualitas pencetakan pasta, mampu memeriksa pergeseran, tidak cukup pasta, hilang dan jembatan dan cacat lainnya untuk memastikan kualitas pencetakan.

Spesifikasi

Model	GSE
Ukuran stensil	370x370mm (ukuran minimal)
	737x737mm (ukuran maksimum)
	20-40mm (kekandelan)
Ukuran PCB maksimal	400x340mm
Ukuran PCB Min	50x50mm
Ketebalan PCB	0.4-6mm
PCB warpage	maksimal 1% diagonal PCB
Ketinggian transportasi	900±40mm
Arah transportasi	L-R, R-L
Kecepatan transportasi	max 1500mm/s, dapat disesuaikan
Metode transportasi	Satu tahap
Penyesuaian luas	otomatis
Antarmuka I/O	SMEMA
Posisi PCB (metode pendukung)	Pin magnetik/blok pendukung/meja atas ke bawah
Sistem pengikat PCB	Dipatenkan atas top clamping/side clamping
Kepala cetak	Dua kepala cetak bermotor independen
Tekanan Squeegee	0.5 ~ 10Kg (Program Kontrol)
Kecepatan Cetak	6-200mm/detik
Mode Cetak	Satu / Dua kali
Jenis Squeegee	Karet / Baja Squeegee Blade ((sudut 45°/55°/60°)
Sistem pembersihan	I diperkuat penyerapan vakum, kering, basah, vakum tiga mode
CCD FOV	8x6mm
Jangkauan pengaturan mesin	X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
Visi	Lihat ke atas/ke bawah Struktur optik/CCD/geometri Pattern-match

Spesifikasi Seluruh Mesin

Mengulangi Keakuratan Posisi	± 0,01mm
Keakuratan Pencetakan	± 0,025mm
Waktu Siklus	< 8 detik
Pergantian produk	lama:<3 menit, baru:<5 menit
Pasokan udara	4 ~ 6 kgf/cm
Sumber daya listrik	AC:220±10%,50/60HZ, 2,5KW
Metode kontrol	PC
Sistem operasi	Windows XP/Win7
Dimensi Mesin	1158 ((L) x 1362 ((W) x 1463 (H) mm
Berat mesin	Sekitar 1000Kg
