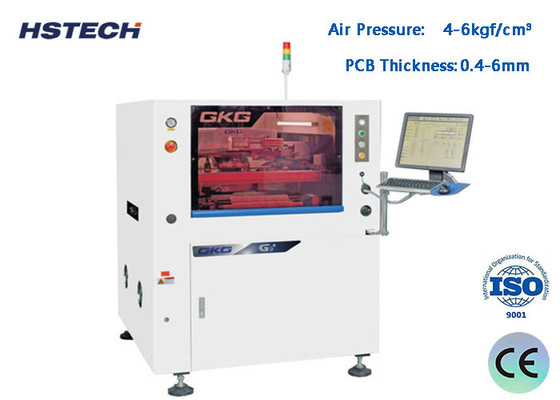

Industri 4.0 MES Sistem Mesin Solder Paste Mesin Pencetakan Layar Otomatis Mesin Pencetakan Paste Solder High-End

Nama merek:	GKG
Nomor Model:	G9+
Moq:	1 set
harga:	dapat dinegosiasikan
Ketentuan Pembayaran:	T/T, Western Union, MoneyGram
Kemampuan Penyediaan:	100 set per bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

CE,TUV,ROHS

Nama produk:

Mesin cetak pasta solder kelas atas

Nama lain:

Mesin Sablon Otomatis

Ukuran PCB:

50x50~450x340mm

Tinggi Transportasi:

900±40mm

Tekanan udara:

4-6kgf/cm³

Ketebalan PCB:

0,4-6mm

Berat maksimum papan:

5kg

Berat Mesin:

1000kg

Kemasan rincian:

bungkus kayu

Menyediakan kemampuan:

100 set per bulan

Deskripsi Produk

Industri 4.0 MES Sistem 03015 Tersedia G9+ Mesin Pencetak Paste Solder

Pengantar

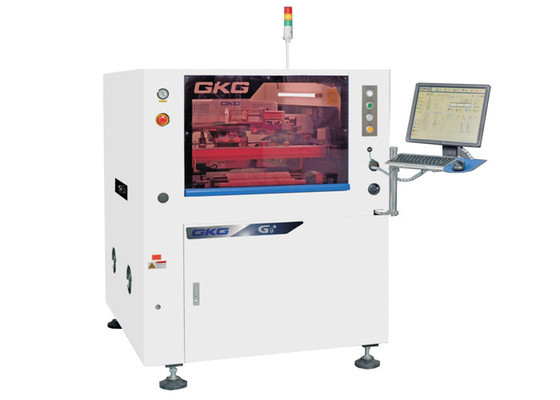

Mesin cetak pasta solder otomatis G9+ adalah mesin kelas atas untuk aplikasi kelas atas SMT yang dapat memenuhi persyaratan proses cetak dari 03015,0.25pitch, presisi tinggi dan kecepatan tinggi.

Spesifikasi

Model	G9+
Ukuran PCB maksimal	450x340mm
Ukuran PCB Min	50x50mm
Ketebalan PCB	0.4-6mm
Berat maksimum papan	5kg
Ketinggian transportasi	900±40mm
Celah tepi papan	2.5mm
Ketinggian papan	15 mm
Arah transportasi	L-R, R-L
Kecepatan transportasi	Max 1500mm/s, kontrol program
Metode transportasi	Satu tahap
Penyesuaian luas	otomatis
Antarmuka I/O	SMEMA
Posisi PCB (metode pendukung)	Pin magnetik/blok pendukung/meja manual ke atas ke bawah
Sistem pengikat PCB	Dipatenkan di atas penjepit atas
	Pengepakan sisi
	Fungsi adsorpsi
Print snap-off	0-20mm
Modus cetak	satu/dua kali
Kecepatan Cetak	10-200mm/detik
Mode Cetak	Satu / Dua kali
Jenis Squeegee	Karet / Baja Squeegee Blade ((sudut 45°/55°/60°)
Tekanan cetak	0.5-10kg
Ukuran kerangka templat	470370mm~737737mm ((ketebalan 20-40mm)
Sistem pembersihan	Sistem pembersih jenis hujan
	Penyerapan vakum yang diperkuat
	Kering, basah vakum tiga mode
	Pembersihan maju mundur
CCD FOV	10x8mm
Jenis tanda fidusia	Bentuk tanda Fiducial standar
	Pad
	Lubang
Sistem kamera	Lihat ke atas / ke bawah struktur optik
	Kamera digital CCD
	Pertandingan pola geometri

Kinerja Mesin

Model	G9+
Keakuratan posisi berulang	± 12,5um@6,CPK≥2.0
Keakuratan cetak	±18um@6,CPK≥2.0
Waktu siklus cetak	< 7,5 detik
Berdasarkan sistem pengujian pihak ketiga ((CTQ) memverifikasi posisi pencetakan pasta solder yang sebenarnya

Spesifikasi Seluruh Mesin

Sumber daya listrik	AC:220±10%,50/60HZ, 3.0KW
Tekanan udara	4 ~ 6 kgf/cm2
Konsumsi udara	sekitar 5L/menit
Suhu operasi	-20°C~+45°C
Kelembaban operasi	30% ~ 60%
Dimensi Mesin(tanpa lampu menara)	1172 ((L) x 1385 ((W) x 1530 (H) mm
Berat mesin	Sekitar 1000Kg

Fitur

1, sistem digital CCD, sistem jalur optik yang sama sekali baru, cahaya melingkar seragam dan kecerahan tinggi sumber cahaya koaksial.memungkinkan titik mart yang berbeda dapat dengan mudah dikenali (termasuk titik tanda yang tidak merata) seperti plating timah, plating tembaga, plating perak, pengelasan udara panas, FPC dan berbagai jenis warna PCB yang berbeda.

2, Pengaturan ketebalan PCB presisi tinggi, struktur yang sangat andal dengan gerakan XY yang stabil. Pengaturan manual membuatnya mudah untuk mengakomodasi ketebalan PCB yang berbeda.

3Sistem posisi guide rail, baru pola guide rail ban lepas, programmable klem sisi fleksibel, khusus untuk FPC, PCB warpage, melakukan perangkat lempeng unik.Melalui pemrograman perangkat lunak dapat secara otomatis meregangkan dan menarik kembali tidak terpengaruh PCB pickness.

4, Desain struktur squeegee inovatif baru, mengadopsi sistem squeegee komprehensif yang meningkatkan stabilitas dan umur panjang.

5, Pembersihan stensil kecepatan tinggi, struktur pembersihan dispenser ke bawah berhasil mencegah pembukaan tersumbat (yang selalu menjadi penyebab utama pembersihan yang tidak efektif).Panjang pelarut yang didistribusikan juga dapat dengan mudah diubah dengan kontrol perangkat lunak.

6, New multi-fungsi antarmuka, kesederhanaan, jelas memahami, ramah pengguna.
