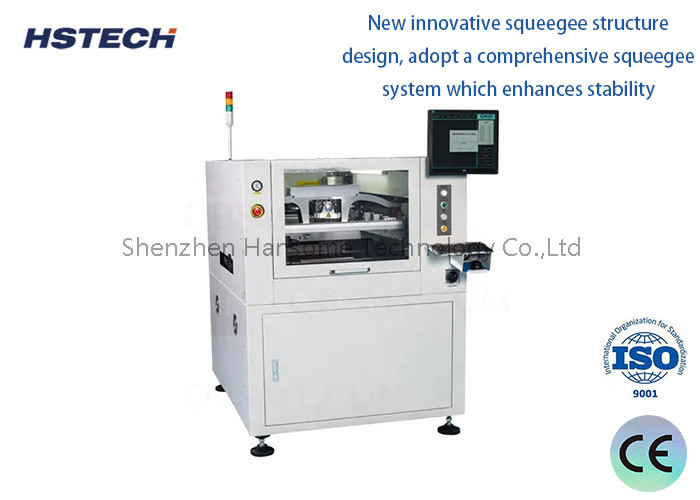

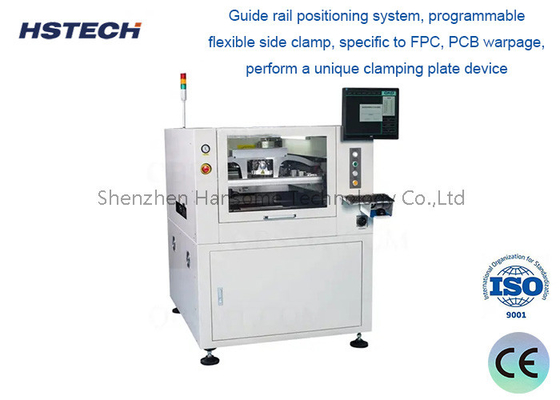

Mesin Pencetakan Stencil SMT Solder Paste Pin Magnetic/Support Block

Nama merek:	GKG
Nomor Model:	GSE
Moq:	1 set
harga:	negotiable
Ketentuan Pembayaran:	T/T, Western Union, MoneyGram
Kemampuan Penyediaan:	100 set per bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

CE,TUV,ROHS

Nama produk:

Printer Stensil Otomatis

Nama lain:

Mesin cetak pasta solder

Ukuran PCB:

50x50~400x340mm

Tinggi Transportasi:

900±40mm

Ketebalan PCB:

0,4 ~ 6mm

Antarmuka I/Ov:

SMEMA

Kemasan rincian:

bungkus kayu

Menyediakan kemampuan:

100 set per bulan

Deskripsi Produk

Mesin Pencetakan Stencil SMT Solder Paste Pin Magnetic/Support Block

Spesifikasi

Model	GSE
Ukuran stensil	370x370mm (ukuran minimal)
	737x737mm (ukuran maksimum)
	20-40mm (kekandelan)
Ukuran PCB maksimal	400x340mm
Ukuran PCB Min	50x50mm
Ketebalan PCB	0.4-6mm
PCB warpage	maksimal 1% diagonal PCB
Ketinggian transportasi	900±40mm
Arah transportasi	L-R, R-L
Kecepatan transportasi	max 1500mm/s, dapat disesuaikan
Metode transportasi	Satu tahap
Penyesuaian luas	otomatis
Antarmuka I/O	SMEMA
Posisi PCB (metode pendukung)	Pin magnetik/blok pendukung/meja atas ke bawah
Sistem pengikat PCB	Dipatenkan atas top clamping/side clamping
Kepala cetak	Dua kepala cetak bermotor independen
Tekanan Squeegee	0.5 ~ 10Kg (Program Kontrol)
Kecepatan Cetak	6-200mm/detik
Mode Cetak	Satu / Dua kali
Jenis Squeegee	Karet / Baja Squeegee Blade ((sudut 45°/55°/60°)
Sistem pembersihan	I diperkuat penyerapan vakum, kering, basah, vakum tiga mode
CCD FOV	8x6mm
Jangkauan pengaturan mesin	X: ± 3 mm, Y: ± 7 mm, θ: ± 2°
Visi	Lihat ke atas/ke bawah Struktur optik/CCD/geometri Pattern-match

Spesifikasi Seluruh Mesin

Mengulangi Keakuratan Posisi	± 0,01mm
Keakuratan Pencetakan	± 0,025mm
Waktu Siklus	< 8 detik
Pergantian produk	lama:<3 menit, baru:<5 menit
Pasokan udara	4 ~ 6 kgf/cm
Sumber daya listrik	AC:220±10%,50/60HZ, 2,5KW
Metode kontrol	PC
Sistem operasi	Windows XP/Win7
Dimensi Mesin	1158 ((L) x 1362 ((W) x 1463 (H) mm
Berat mesin	Sekitar 1000Kg

Fitur

1. GKG berdedikasi pengaturan platform angkat. Stabil dan mudah diatur, dapat dengan cepat menyesuaikan tinggi pin atas PCB dengan ketebalan yang berbeda.

2Sistem pembersihan: Sistem pembersihan GKG dilengkapi dengan tiga metode pembersihan: pembersihan kering, pembersihan basah, dan pembersihan vakum.Jika pelanggan tidak perlu menggunakan pembersih otomatis, pembersihan manual juga dapat digunakan untuk mengurangi waktu pembersihan dan meningkatkan efisiensi produksi.dan peningkatan vacuum suction dapat secara efektif menghilangkan residu pasta di layar, sehingga mencapai fungsi pembersih otomatis yang efektif. Bagian CCD dipisahkan dari sistem pembelajaran. Ketika CCD bekerja, bagian CCD bergerak secara independen,mengurangi beban pada servo motor dan meningkatkan kecepatan dan akurasi mesin.

3. sistem gambar dan optik. menggunakan cahaya ringular seragam dan cahaya koaksial kecerahan tinggi, dengan fungsi penyesuaian kecerahan yang dijanjikan,dapat secara efektif mengidentifikasi semua jenis titik penandaan (termasuk titik penandaan kasar), cocok untuk PCB dengan warna yang berbeda seperti plating timah, plating tembaga, plating emas, penyemprotan timah, FPC, dll Mengadopsi model matematika paten GKG dapat memastikan akurasi yang tinggi.

4. Sistem penjepit kisi baja dengan kemampuan beradaptasi yang kuat. dapat mencetak tepi layar dari berbagai ukuran dan dengan cepat mengganti modul
jalur produksi.

5Menggunakan antarmuka operasi Windows XP/win7, ia memiliki fungsi dialog manusia-mesin yang baik, sehingga mudah bagi operator untuk dengan cepat membiasakan diri dengan operasi,terutama ketika menavigasi file program. Antarmuka antara Cina dan Inggris mudah untuk beralih, dan memiliki fungsi seperti operasi log, kesalahan rekaman / kesalahan diagnosis diri / kesalahan analisis meminta / lampu alarm.

6, 2D tes kualitas cetak pasta dan analisis, mampu memeriksa pergeseran, tidak cukup pasta, hilang dan jembatan dan cacat lainnya untuk memastikan kualitas cetak.
