GKG High Precision SMT Solder Paste Printer dengan Sistem Pembersihan Hujan

Name: GKG High Precision SMT Solder Paste Printer dengan Sistem Pembersihan Hujan
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: GT++
Price: 6,005.00 USD
Availability: InStock

Nama merek:	GKG
Nomor Model:	GT++
Moq:	1 set
harga:	negotiable
Ketentuan Pembayaran:	T/T, Western Union, MoneyGram
Kemampuan Penyediaan:	100 set per bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

CE,TUV,ROHS

Nama produk:

Mesin Cetak Stensil Otomatis

Nama lain:

Mesin cetak pasta solder otomatis

Ukuran PCB:

50x50~510x510mm

Tinggi Transportasi:

900±40mm

Tekanan udara:

4-6kgf/cm³

Ketebalan PCB:

0,4-6mm

Berat maksimum papan:

5kg

Berat Mesin:

1000kg

Kemasan rincian:

bungkus kayu

Menyediakan kemampuan:

100 set per bulan

Deskripsi Produk

GKG SMT Solder Paste Stencil Printing Machine dengan fungsi pembersih tetesan

Pengantar

Menangani papan ukuran M, GT++ mahir dalam memberikan semua kebutuhan bisnis Anda.sistem pembersih yang ditingkatkan kami memastikan bahwa setiap pasta yang tersisa di mesh akan dihilangkan sebelum mencetak. Fungsi inspeksi pasta 2D mampu mendeteksi pasta yang tidak cukup, jembatan dan cacat lainnya. GT++ juga dilengkapi dengan top dan motorized side clamp,dengan demikian memastikan kualitas cetak yang superior.

Spesifikasi

Model	GT++
Ukuran PCB maksimal	510x510mm
Ukuran PCB Min	50x50mm
Ketebalan PCB	0.4-6mm
Berat maksimum papan	5kg
Ketinggian transportasi	900±40mm
Celah tepi papan	2.5mm
Ketinggian papan	23 mm
Arah transportasi	L-R, R-L
Kecepatan transportasi	Max 1500mm/s, kontrol program
Metode transportasi	Satu tahap
Posisi PCB (metode pendukung)	Pin magnetik/blok pendukung/meja otomatis ke atas ke bawah
Sistem pengikat PCB	Dipatenkan di atas penjepit atas
	Pengepakan sisi
	Fungsi adsorpsi
Print snap-off	0-20mm
Modus cetak	satu/dua kali
Kecepatan Cetak	10-200mm/detik
Mode Cetak	Satu / Dua kali
Jenis Squeegee	Karet / Baja Squeegee Blade ((sudut 45°/55°/60°)
Tekanan cetak	0.5-10kg
Ukuran kerangka templat	470370mm~737737mm ((kekandelan 20-40mm)
Sistem pembersihan	Sistem pembersih jenis hujan
	Kering, basah vakum tiga mode
	Pembersihan maju mundur
CCD FOV	10x8mm
Jenis tanda fidusia	Bentuk tanda Fiducial standar
	Pad
	Lubang
Sistem kamera	Lihat ke atas / ke bawah struktur optik
	Kamera digital CCD
	Pertandingan pola geometri

Kinerja Mesin

Model	GT++
Keakuratan posisi berulang	± 12,5um@6,CPK≥2.0
Keakuratan cetak	±18um@6,CPK≥2.0
Waktu siklus cetak	< 7,5 detik
Berdasarkan sistem pengujian pihak ketiga ((CTQ) memverifikasi posisi pencetakan pasta solder yang sebenarnya

Spesifikasi Seluruh Mesin

Sumber daya listrik	AC:220±10%,50/60HZ, 3.0KW
Tekanan udara	4 ~ 6 kgf/cm2
Konsumsi udara	sekitar 5L/menit
Suhu operasi	-20°C~+45°C
Kelembaban operasi	30% ~ 60%
Dimensi Mesin(tanpa lampu menara)	1240 ((L) x 1410 ((W) x 1500 (H) mm
Berat mesin	Sekitar 1100Kg.

Fitur

1, sistem digital CCD, sistem jalur optik yang sama sekali baru, cahaya melingkar seragam dan kecerahan tinggi sumber cahaya koaksial.memungkinkan titik mart yang berbeda dapat dengan mudah dikenali (termasuk titik tanda yang tidak merata) seperti plating timah, plating tembaga, plating perak, pengelasan udara panas, FPC dan berbagai jenis warna PCB yang berbeda.

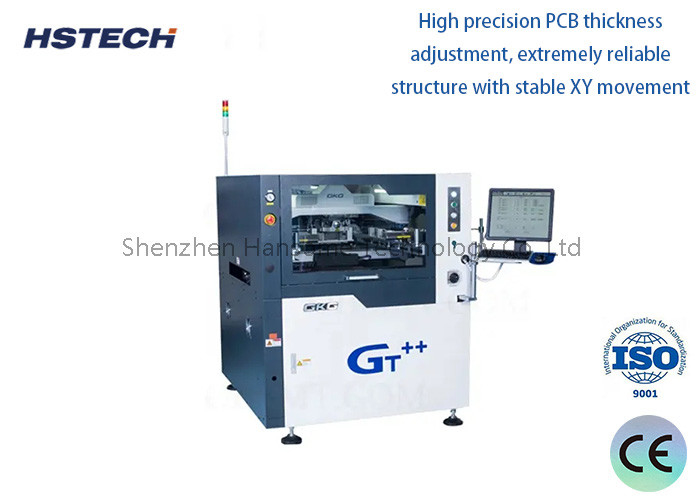

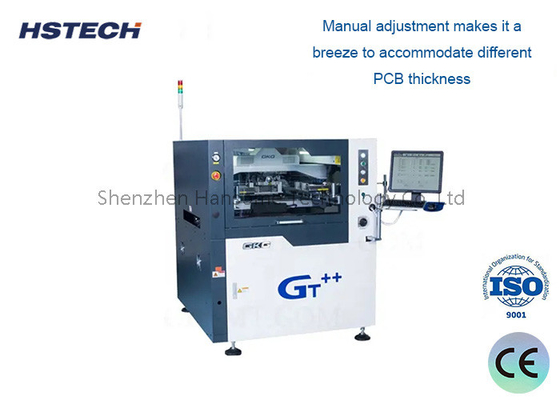

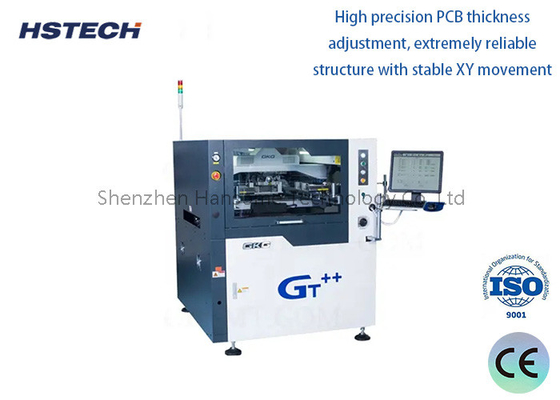

2, Pengaturan ketebalan PCB presisi tinggi, struktur yang sangat andal dengan gerakan XY yang stabil. Pengaturan manual membuatnya mudah untuk mengakomodasi ketebalan PCB yang berbeda.

3"Sistem penentuan posisi rel panduan, nEw pola panduan rel ban lepas, programmable klem sisi fleksibel, khusus untuk FPC, PCB warpage, melakukan perangkat lempeng unik.Melalui pemrograman perangkat lunak dapat secara otomatis meregangkan dan menarik kembali tidak terpengaruh PCB pickness.

4, Desain struktur squeegee inovatif baru, mengadopsi sistem squeegee komprehensif yang meningkatkan stabilitas dan umur panjang.

5, Pembersihan stensil kecepatan tinggi, struktur pembersihan dispenser ke bawah berhasil mencegah pembukaan tersumbat (yang selalu menjadi penyebab utama pembersihan yang tidak efektif).Panjang pelarut yang didistribusikan juga dapat dengan mudah diubah dengan kontrol perangkat lunak.

6, New multi-fungsi antarmuka, kesederhanaan, jelas memahami, ramah pengguna.

Fungsi

1.Sistem pembersih tetes
Struktur pembersih tetesan, secara efektif mencegah penyumbatan tabung pelarut karena tidak ada pelarut saat membersihkan dan efek pembersih yang buruk.

2.Total sekarang desain struktur pisau squeegee
Melalui sliding rail dan silinder udara pola baru struktur squeegee, meningkatkan stabilitas gerakan dan memperpanjang umur layanan.
