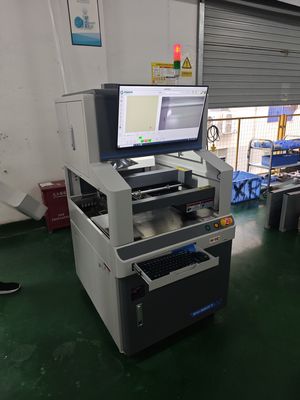

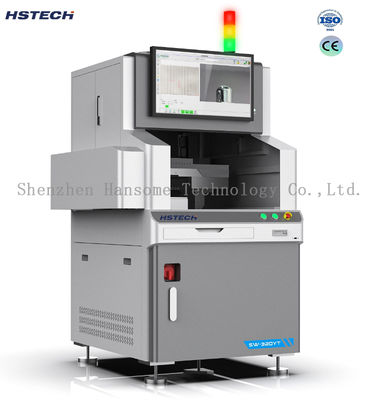

Mesin Soldering Gelombang Selektif Off-line dengan presisi tinggi untuk produksi lubang kecil

Mesin Soldering Gelombang Selektif Off-line dengan presisi tinggi untuk produksi lubang kecil

Nama merek:	HSTECH
Nomor Model:	SW‑320YT/450YT
Moq:	1 buah
Harga:	negotiable
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	50 PC/Bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

CE,ISO

Nama Produk:

Mesin Solder Gelombang Selektif

Ketebalan PCB:

0,8‑3 mm

Tekanan Pasokan Udara:

0,5‑0,7 MPa

Kapasitas Tangki Fluks:

2 liter

Daya pemanasan awal:

Inframerah 1 KW

Jaminan:

1 tahun

Kemasan rincian:

Kayu

Menyediakan kemampuan:

50 PC/Bulan

Menyoroti:

mesin pengemasan gelombang presisi tinggi

robot pemotong selektif offline

produksi DIP melalui lubang dalam batch kecil

Deskripsi Produk

Mesin Soldering Gelombang Selektif Off-Line yang Disemprotkan Presisi Tinggi Untuk Produksi lubang kecil DIP

Ringkasan Produk

HSTECH off-line mesin pemotong gelombang selektif dirancang untukcampuran-varietas, kecil-batch DIP plug-in solderingSistem terintegrasi ini menggabungkan penyemprotan fluks, pemanasan inframerah, dan pengelasan gelombang selektif dalam satu unit kompak, memungkinkan produksi cepat tanpa perlengkapan khusus.

Dengan hanya menempati sekitar 1m2 ruang lantai, peralatan ini menghemat area bengkel yang berharga.aliran, dan listrik. mesin memberikan hampir 100% melalui lubang tin penetrasi tingkat dengan hasil pengelasan melebihi 98%,menyediakan solusi soldering PCBA melalui lubang yang hemat biaya untuk elektronik otomotif, kontrol industri, dan industri elektronik medis.

Dikendalikan olehPC industri, mesin ini mendukung pemrograman visual offline. Operator dapat menyelesaikan pemrograman di komputer kantor dan mengimpor file langsung ke mesin untuk produksi.Pemantauan video secara real time dan deteksi tinggi gelombang secara otomatis memastikan proses pengelasan terlihat dan pengoperasian disederhanakanPot solder yang terbuat dari titanium menawarkan ketahanan korosi solder cair yang luar biasa dengan desain yang cepat lepas untuk perawatan yang nyaman.

Keuntungan Utama

Produksi Fleksibel, Tidak Perlu Fiksasi:Mendukung perubahan cepat untuk beberapa produk. PCB dengan clearance aman dapat dilas langsung tanpa biaya alat khusus untuk pengambilan sampel produk baru.
Biaya Operasi yang sangat rendah:Kapasitas panci solder 15KG hanya menghasilkan 0.2KG limbah solder per shift 8 jam. Sistem penyemprotan fluks tertutup menghilangkan limbah penguapan fluks.5KW secara signifikan mengurangi penggunaan energi dibandingkan dengan pengelasan gelombang tradisional.
Kualitas Soldering yang Lebih Tinggi:Preheating inframerah sisi ganda (atas & bawah) dengan preheating sinkronisasi dan pengelasan meminimalkan kejut termal untuk komponen sensitif panas.Perataan otomatis dan pengukuran ketinggian memastikan aliran solder yang stabil dengan tingkat penetrasi lubang 100% dan hasil lebih dari 98%Perlindungan N2 (kesucian 99,999%) memberikan sendi solder yang cerah dengan oksidasi minimal.
Sistem penyemprotan dan pemesinan presisi tinggi:Original Jepang Lumina 0,5 mm presisi arus semprot nozzle.pencocokan nozzles khusus untuk setiap sendi untuk mengontrol dengan tepat dosis fluks dan waktu pengelasan.
Perangkat lunak cerdas & pemantauan visual:Pemrograman berbasis gambar offline memungkinkan impor grafis PCB untuk menggambar jalur pengelasan. Video real-time menampilkan kondisi puncak gelombang dan kinerja pengelasan untuk observasi proses yang komprehensif.
Compact Footprint & Perbaikan Mudah:Modul gas cair secara fisik terisolasi dari lemari listrik untuk meningkatkan keamanan dan menyederhanakan pekerjaan layanan.

Spesifikasi Teknis

Spesifikasi	SW-320YT	SW-450YT
Ukuran PCB yang berlaku	50×50 ~ 320×250 mm	50×50 ~ 450×400 mm
Ketebalan PCB	0.8-3 mm; Panjang pin <3 mm	0.8-3 mm; Panjang pin <3 mm
Tinggi komponen	Sisi atas < 100 mm / Sisi bawah < 50 mm	Sisi atas < 100 mm / Sisi bawah < 50 mm
Berat maksimum PCB (dengan komponen)	≤5 KG	≤5 KG
Pot Solder	Paduan titanium penuh, kapasitas 15KG, daya 1,8 KW	Paduan titanium penuh, kapasitas 15KG, daya 1,8 KW
Kekuatan prapanas	Infrared 1 KW	Infrared 1 KW
Total Daya	AC 220V, 3,5 KW	AC 220V, 3,5 KW
Kebutuhan nitrogen	Kemurnian 99,999%; Tekanan 0,5 MPa; Konsumsi 20-30 L/menit	Kemurnian 99,999%; Tekanan 0,5 MPa; Konsumsi 20-30 L/menit
Kapasitas Tangki Fluks	2 L	2 L
Tekanan Pasokan Udara	00,5-0,7 MPa	00,5-0,7 MPa
Soldering Nozzle Inner Dia.	φ3-φ20 mm, didukung khusus	φ3-φ20 mm, didukung khusus
Sistem kontrol	PC industri + (Windows OS)	PC industri + (Windows OS)
Mode Pemrograman	Pemrograman visual gambar online / offline	Pemrograman visual gambar online / offline
Berat mesin	120 KG (termasuk solder 15KG)	150 KG (termasuk solder 15KG)
Dimensi eksternal (dengan monitor)	750 × 950 × 1350 mm	880 × 1280 × 1350 mm

Industri Aplikasi

Kontrol industri PCBA, elektronik otomotif, peralatan keamanan, elektronik medis, modul catu daya, modul komunikasi, perakitan lubang kecil DIP dan pengambilan sampel produk baru.
