Konveyor PCB SMT Kecepatan Tinggi dengan Kontrol PLC dan Kompatibilitas SMEMA untuk Transportasi PCB

Kecepatan Tinggi Otomatis SMT PCB Shuttle Conveyor PLC Dikendalikan SMEMA Perlengkapan Kompatibel untuk Pengangkutan Papan Sirkuit Cetak Tanpa Sambungan

Pengantar Produk

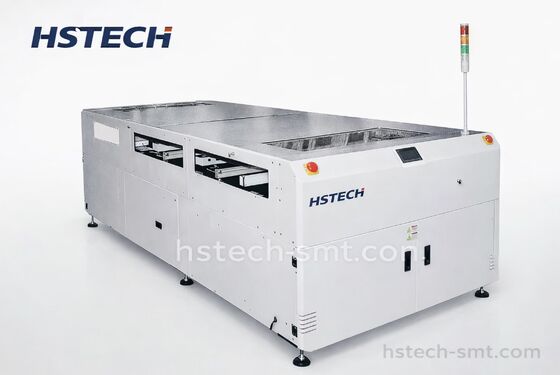

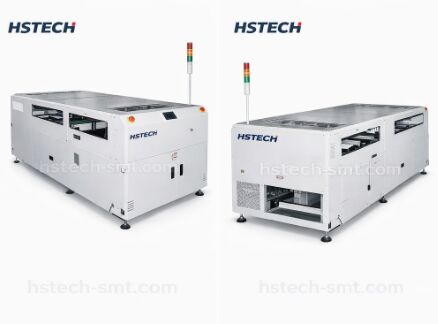

PCB Shuttle Conveyor adalah peralatan penanganan PCB otomatis profesional yang dirancang khusus untuk jalur produksi SMT, didedikasikan untuk mencapai stabil, efisien,dan transfer lancar papan sirkuit cetak antara stasiun pemrosesan SMT yang berbedaSebagai perangkat bantu inti untuk jalur produksi manufaktur elektronik cerdas, PCB Shuttle Conveyor otomatis ini sangat cocok dengan peralatan SMT arus utama,memecahkan masalah docking PCBDilengkapi dengan antarmuka SMEMA standar dan sistem kontrol PLC cerdas,PCB Shuttle Conveyor menyadari penuh otomatis tidak berawak makan PCB, konveyor dan shuttle switching, secara efektif menghubungkan printer paste solder, mesin penempatan, oven reflow, detektor AOI dan peralatan SMT lainnya.Ini kompatibel dengan berbagai jenis PCB dalam berbagai ukuran dan ketebalan, dengan fleksibilitas yang kuat, dan merupakan peralatan kunci penting untuk meningkatkan tingkat otomatisasi dan kontinuitas produksi dari jalur produksi SMT modern.

Fitur Utama

• Desain Modul Keamanan Terpadu- Memastikan operasi yang aman sambil mempertahankan struktur kompak
• Kontrol PLC- Menyediakan kontrol otomatis yang tepat untuk peningkatan keandalan operasi
• Stepper Motor & Precision Belt Moving- Memberikan presisi tinggi dan gerakan mulus untuk penanganan PCB konsisten
• Pengaturan Lebar Paralel yang Lemes- Menawarkan kontrol yang fleksibel untuk mengakomodasi berbagai ukuran PCB

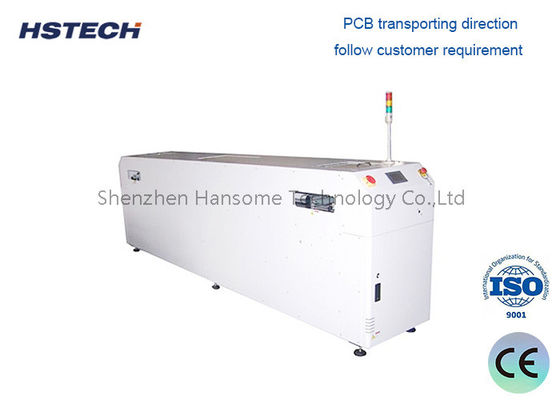

• Arahan Pengangkutan yang Disesuaikan- Arah yang dapat disesuaikan berdasarkan kebutuhan pelanggan tertentu
• Panel Kontrol Layar Sentuh- Antarmuka pengguna intuitif untuk pemantauan dan penyesuaian yang mudah
• Lampu Menara Tiga Warna- Indikator status visual dengan lampu merah, kuning, dan hijau
• Kompatibilitas SMEMA- Sangat kompatibel dengan standar Asosiasi Produsen Peralatan Surface Mount

Spesifikasi Teknis

Fungsi Utama

Unit ini mengalihkan aliran PCB ke saluran yang berbeda, memungkinkan transisi yang mulus antara konfigurasi 2-baris ke 1-baris atau 1-baris ke 2-baris.Sistem memberikan fleksibilitas routing dinamis untuk operasi penanganan PCB yang dioptimalkan.

Parameter teknis

• Ketinggian transportasi:910±20mm
• Jarak terjemahan:Standar 2000mm atau dapat disesuaikan
• Waktu Terjemahan:Dapat disesuaikan berdasarkan kebutuhan produksi
• Jumlah Mobil Wisata:Mobil tunggal atau ganda (opsional)
• Metode Terjemahan:Motor stepper + sabuk pengangkut
• Rel tetap:Kereta api 1 dan 4 dipasangkan untuk stabilitas
• Arah Transfer:L-R atau R-L untuk konfigurasi jalur yang fleksibel
• Modus Transfer PCB:2 dalam 1 keluar, 1 dalam 2 keluar, atau 2 dalam 2 keluar pilihan
• Tekanan udara:4-6 bar
• Ketebalan PCB:Minimal 0,4 mm
• Sinyal:SMEMA sesuai

Aplikasi Tipikal

• SMT Line Balancing: Mengatasi kesenjangan waktu siklus antara mesin pick-and-place yang cepat dan oven atau stasiun inspeksi aliran balik yang lebih lambat.
• Perhimpunan Dua Sisi: Buffering dan transfer PCB antara proses penempatan sisi pertama dan sisi kedua.
• Manufaktur Elektronik Otomotif: Memastikan transfer PCB format besar yang stabil untuk produksi ECU, sensor, dan modul daya.
• Perhimpunan Elektronik Konsumen: Menangani produksi PCB smartphone, tablet, dan perangkat portabel dalam volume tinggi dengan waktu henti.
• Produsen Kontrak (CEM): Beradaptasi dengan cepat dengan proyek pelanggan yang berbeda dengan kapasitas buffer yang dapat disesuaikan dan kecepatan transfer.

Mengapa Memilih Conveyor Shuttle PCB Kami?

Tidak seperti pengangkut transfer dasar yang bergantung pada gerakan sabuk sederhana tanpa kemampuan buffering,Shuttle conveyor kami menggabungkan transfer kecepatan tinggi dengan buffer cerdas untuk menghilangkan penghentian jalur yang disebabkan oleh ketidakcocokan prosesBingkai baja diperkuat dengan kaki anti-getaran memastikan operasi yang stabil bahkan pada kecepatan maksimum, sementara desain modular memungkinkan pemeliharaan yang mudah dengan akses bebas alat ke bagian-bagian yang dikenakan.Antarmuka HMI menyediakan data real-time pada jumlah papan, waktu transfer, dan status buffer, memungkinkan operator untuk mengoptimalkan kinerja jalur dan mengidentifikasi masalah potensial sebelum menyebabkan downtime.

Kami juga menawarkan kapasitas buffer yang dapat disesuaikan, panjang conveyor yang diperpanjang, dan versi yang kompatibel dengan cleanroom untuk lingkungan manufaktur yang sensitif.

Siap untuk Menghilangkan Hambatan di Garis SMT Anda?

Hentikan kehilangan waktu produksi untuk memproses ketidakcocokan Conveyor Shuttle PCB kami memastikan lancar, aliran berkelanjutan antara semua stasiun, memaksimalkan throughput dan efisiensi garis Anda.Hubungi kami hari ini untuk rencana integrasi khusus, demo langsung, atau penawaran kompetitif ¦biarkan kami membantu Anda mengubah jalur produksi Anda ke dalam kecepatan tinggi, pembangkit listrik hasil tinggi.
