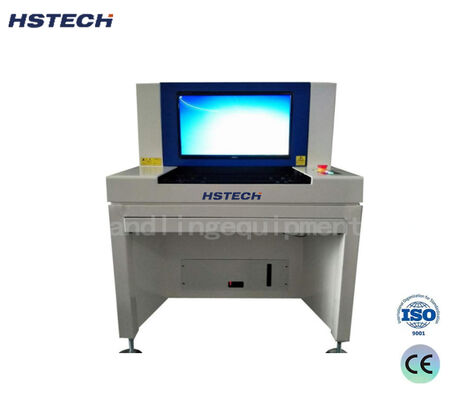

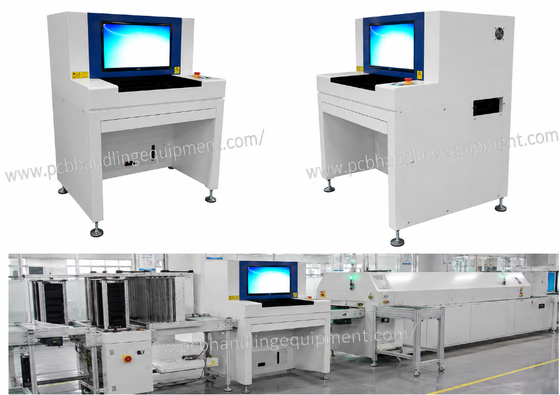

Mesin Inspeksi Optik Otomatis AOI Offline untuk Lini Produksi Perakitan Elektronik SMT dan DIP

Peralatan inspeksi visual PCBA offline canggih yang dirancang untuk lini produksi perakitan elektronik SMT dan DIP, menggantikan inspeksi manual tradisional dengan teknologi optik otomatis.

Mesin AOI ini memanfaatkan pencitraan optik modern dan algoritma analisis gambar profesional untuk menangkap gambar PCB definisi tinggi dan secara otomatis mengidentifikasi cacat komponen dan sambungan solder. Ini secara signifikan meningkatkan efisiensi kontrol kualitas dibandingkan dengan metode inspeksi manual.

Mendukung inspeksi setelah pencetakan pasta SMT, penyolderan reflow, dan proses penyolderan gelombang DIP. Ideal untuk manufaktur elektronik multi-varian, batch kecil hingga menengah dengan kinerja stabil dan perawatan mudah.

Kamera CCD industri berkecepatan tinggi menangkap gambar PCBA secara real-time. Algoritma multi-dimensi menganalisis dan membandingkan gambar-gambar ini dengan sampel referensi standar. Sistem secara otomatis mendeteksi cacat, menandai posisi, menyimpan snapshot, dan menghasilkan laporan inspeksi yang komprehensif.

• Otomatisasi Andal:Tingkat deteksi 99%+ menghilangkan gangguan faktor manusia dan mengurangi biaya produksi jangka panjang
• Kompatibilitas Multi-Proses:Satu mesin menangani persyaratan inspeksi perakitan SMT dan DIP
• Suite Perangkat Lunak Canggih:Impor data CAD, pemrograman offline, pengenalan OCR, statistik SPC, dan kemampuan pelaporan komprehensif
• Struktur Mekanis Presisi:Basis kekakuan tinggi dengan sekrup timbal presisi dan pemandu linier memastikan akurasi pengulangan yang stabil
• Komponen Premium:Sistem penggerak servo, komponen listrik OMRON, dan pencahayaan LED RGB berumur panjang untuk operasi yang andal

• Solder berlebih dan solder kurang
• Lubang solder dan jembatan korsleting
• Pin yang tidak menonjol dan kegagalan sambungan solder lainnya

• Komponen hilang, bergeser, salah, atau terbalik
• Komponen tombstone, rusak, atau terkontaminasi
• Solder dingin, solder kurang/berlebih, jembatan, dan masalah sirkuit terbuka

• Ekstraksi warna dan analisis statistik
• Pengenalan karakter OCR dan analisis jarak warna
• Deteksi korsleting jembatan IC
• Analisis rasio hitam-putih dan kecerahan
• Analisis kesamaan bentuk dan impor data CAD
• Statistik proses SPC dan manajemen izin operator
• Pemindaian barcode dan inspeksi multi-panel
• Jaringan multi-mesin dan pustaka komponen kustom
• Ekspor laporan harian/mingguan/bulanan
• Koneksi ke beberapa stasiun perbaikan

Elektronik konsumen, papan kontrol industri, modul daya, peralatan komunikasi, elektronik otomotif, perangkat medis, dan produsen lain dengan persyaratan kontrol kualitas penyolderan SMT & DIP. Sangat cocok untuk lini produksi dengan perubahan produk yang sering dan pesanan batch kecil campuran.

• Instalasi mesin di lokasi, komisioning, dan pelatihan operator disediakan
• Garansi unit penuh 12 bulanefektif setelah penerimaan mesin
• Semua kegagalan non-faktor manusia diperbaiki gratis selama garansi
• Dukungan teknis berkelanjutan dan ketersediaan suku cadang setelah garansi
• Pemecahan masalah online jarak jauh untuk meminimalkan waktu henti produksi
