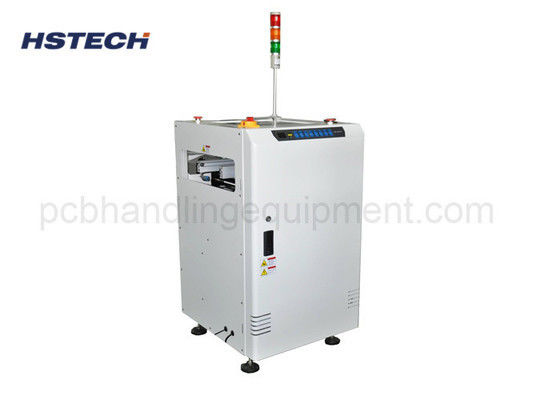

Efisiensi Tinggi 90° 180° PCB Mengubah Arah Konveyor Dengan Lampu Menara 3 Warna

Name: Efisiensi Tinggi 90° 180° PCB Mengubah Arah Konveyor Dengan Lampu Menara 3 Warna
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-SZ350
Price: 85.00 USD
Availability: InStock

Nama merek:	HSTECH
Nomor Model:	HS-SZ350
Moq:	1 buah
harga:	negotiable
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	50 PC/Bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

CE,ISO

Nama Produk:

Conveyor putaran PCB

Catu daya:

AC100-230V

Putar derajat:

90 derajat, 180 derajat, 270 derajat

Sinyal:

SMEMA

Kontrol:

Layar sentuh

Jaminan:

1 Tahun

Kemasan rincian:

Kayu

Menyediakan kemampuan:

50 PC/Bulan

Menyoroti:

Konveyor putaran PCB 90° 180°

konveyor perubahan arah PCB dengan lampu menara

peralatan penanganan PCB efisiensi tinggi

Deskripsi Produk

Konveyor Putar PCB SMT 90°/180° dengan Lampu Menara 3 Warna

Konveyor Putar PCB Perubahan Arah Aliran SMT adalah perangkat transfer otomatis khusus yang dirancang untuk jalur produksi perakitan SMT, mendukung pengalihan arah PCB 90°, 180°, dan 270°. Dilengkapi dengan lampu menara 3 warna standar untuk indikasi status mesin secara real-time, konveyor putar ini menghubungkan peralatan SMT depan dan belakang dengan mulus, memungkinkan peralihan aliran papan sirkuit PCB yang fleksibel pada jalur produksi yang sepenuhnya otomatis.

Fitur Produk Inti

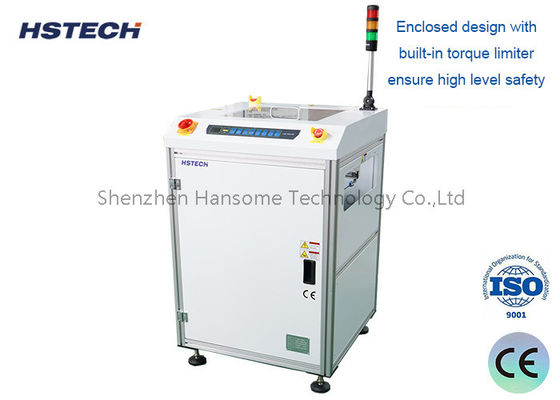

Struktur Keamanan Tertutup Sepenuhnya:Desain penutup tertutup dengan pembatas torsi internal mencegah kelebihan beban mekanis dan penghancuran PCB selama rotasi
Penutup Pengaman Atas Buka Cepat:Akses penuh ke komponen internal untuk kemudahan perawatan dan mengurangi waktu henti

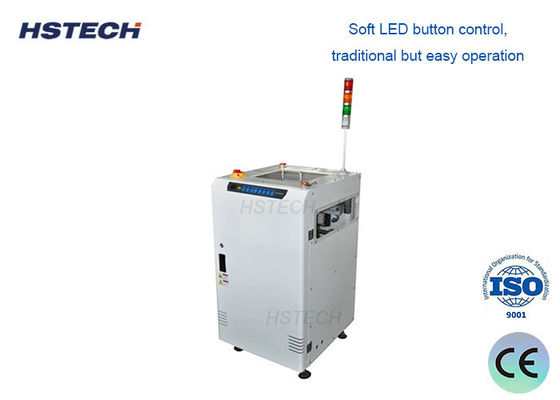

Tombol Kontrol Fisik yang Ramah Pengguna:Kontrol panel samping intuitif untuk memulai, menghentikan, mengatur ulang, dan operasi darurat
Mekanisme Putar Presisi Tinggi:Bantalan presisi dan rakitan yang digerakkan servo memastikan rotasi yang stabil dan bebas getaran
Kesenjangan Transfer yang Diminimalkan:Docking roller yang dioptimalkan menghilangkan gangguan tepi PCB dan kemiringan papan
Logika Arus Lalu Lintas yang Dapat Disesuaikan:Penundaan sinyal yang dapat diprogram, urutan transfer, dan mode pemicu sudut belok
Penyesuaian Lebar Sekrup Timbal Paralel:Sistem sekrup timbal ganda mempertahankan paralelisme horizontal yang sempurna
Kompatibilitas Komunikasi SMEMA:Antarmuka standar untuk integrasi tanpa batas dengan semua peralatan SMT mainstream

Spesifikasi Teknis

Parameter	Detail
Fungsi Inti	Mengarahkan arah aliran PCB; mendukung sudut belok 90°, 180°, 270°
Ketinggian Transportasi Standar	910±20mm (sesuai dengan standar peralatan SMT global)
Menyampaikan Arah	Dukungan dua arah dari kiri ke kanan / kanan ke kiri
Waktu Siklus Standar	Kira-kira. 5 detik per siklus putaran penuh
Catu Daya	AC 100-230V, fase tunggal, tegangan universal 50/60Hz
Tekanan Udara Kerja	Pasokan udara terkompresi 4-6 bar
Konsumsi Udara Maksimum	10L/mnt dalam operasi berkelanjutan beban penuh
Ketebalan PCB Minimal	0,4mm (mendukung papan sirkuit fleksibel & kaku ultra-tipis)
Sinyal Komunikasi	Antarmuka sinyal standar industri SMEMA

Opsi Model Standar

Model HS-SZ350

Ukuran Pemrosesan PCB:50x50 - 450x350 mm
Dimensi Mesin:700×750×1200 mm
Berat Bersih:150kg
Aplikasi:Papan telepon seluler, modul sensor, perangkat elektronik yang dapat dipakai, panel sirkuit kontrol kecil. Jejak kompak ideal untuk ruang bengkel terbatas.

Model HS-SZ460

Ukuran Pemrosesan PCB:50×50 - 550×460 mm
Dimensi Mesin:840×890×1200 mm
Berat Bersih:180kg
Aplikasi:Papan kontrol otomotif, motherboard catu daya, papan kontrol utama industri, panel driver LED besar. Kapasitas beban lebih tinggi untuk papan sirkuit multi-lapis yang berat.

Skenario Aplikasi

• Jalur produksi patch SMT otomatis penuh
• Transfer arah pasca-reflow PCB & pembubutan tata letak garis
• Sambungan jalur stasiun inspeksi AOI, SPI, X-Ray
• Elektronik otomotif, elektronik konsumen, perakitan sirkuit perangkat medis
• Bengkel pembuatan papan kendali peralatan rumah tangga yang cerdas
• Transmisi logistik PCB otomatis pabrik gelap tanpa awak

Keunggulan Produk & Keuntungan Pelanggan

Mengurangi Tingkat Scrap PCB:Rotasi presisi dan celah transfer yang sempit menghindari kerusakan papan dan kehilangan komponen
Ketergantungan Tenaga Kerja yang Lebih Rendah:Tautan SMEMA memungkinkan pengoperasian otomatis sepenuhnya tanpa penanganan manual
Tata Letak Garis Fleksibel:Kemampuan belokan multi-sudut mengoptimalkan pemanfaatan ruang pabrik
Biaya Perawatan Rendah:Desain penutup yang dapat dibuka dengan cepat menyederhanakan perawatan harian dan mengurangi waktu henti
Kompatibilitas Global:Catu daya tegangan lebar dan sinyal SMEMA standar mendukung pasar internasional
Standar Keamanan Tinggi:Pembatas torsi dan rumah tertutup mencegah kecelakaan keselamatan
