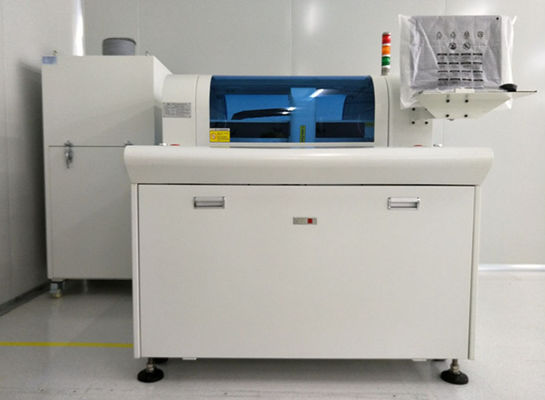

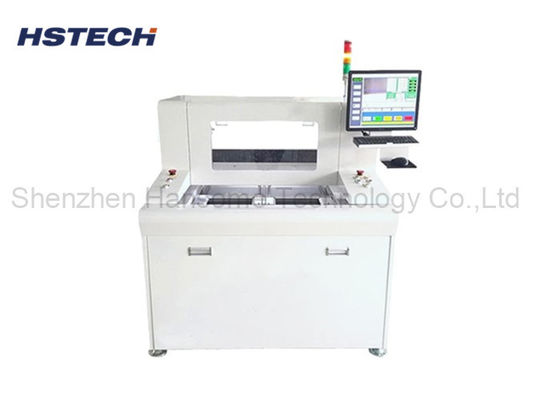

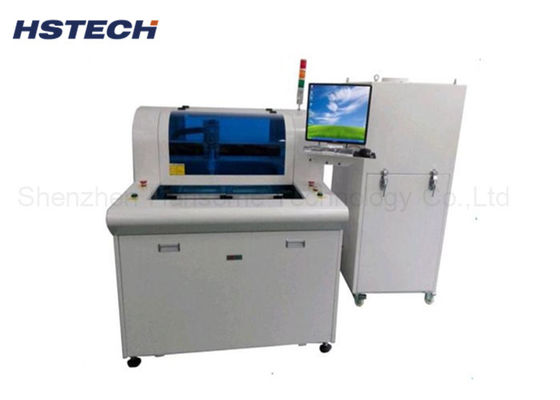

Double Platform 4 Axis PCBA Router Machine Mesin Depanling PCB Otomatis Dengan Deteksi CCD

Double Platform 4 Axis PCBA Router Machine Mesin Depanling PCB Otomatis Dengan Deteksi CCD

Nama merek:	HSTECH
Nomor Model:	RM-560
Moq:	1 buah
harga:	negotiable
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	50 PC/Bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

CE,ISO

Nama Produk:

Mesin Router PCBA

Nama Lain:

Router pcb otomatis

Voltase:

AC380V 50Hz

Poros Perutean:

6000rpm

Berat Kotor:

700kg

Jaminan:

1 Tahun

Kemasan rincian:

Kayu

Menyediakan kemampuan:

50 PC/Bulan

Menyoroti:

Mesin router PCBA 4 sumbu dengan deteksi CCD

mesin depaneling PCB otomatis dengan CCD

router depaneling PCB platform ganda

Deskripsi Produk

Mesin Router PCBA 4 sumbu Platform Ganda

Mesin Depaneling PCB otomatis dengan Deteksi CCD untuk pemisahan presisi dari perakitan PCBA pasca-proses SMT.

Ringkasan Produk

Ini double-platform otomatis PCB depaneling router adalah presisi peralatan pemisahan khusus dirancang untuk SMT pasca-proses PCBA pemotongan.dengan sistem servo drive penuh 4 sumbu, dan spindle routing kecepatan tinggi 6000RPM yang stabil, mesin beroperasi secara otomatis mengikuti jalur pemotongan yang telah diprogram sebelumnya.

Ini secara efektif menangani persyaratan pemisahan untuk PCB yang terhubung dengan lubang stempel, papan sirkuit melengkung, dan berbagai perakitan berbentuk tidak teratur,mengganti pemisah V-Cut tradisional yang sudah usang untuk memberikan lebih bersih, menghasilkan hasil yang bebas stres.

Menggunakan sistem operasi Windows dengan deteksi posisi visual CCD built-in, operator dapat memantau seluruh prosedur pemotongan secara real time,memastikan akurasi pengolahan yang stabil dan kualitas PCB jadi yang konsisten untuk produksi elektronik massal.

Prinsip Kerja

File Import & Program Pengaturan:Operator mengimpor file PCB Gerber atau secara manual menandai trek pemotongan pada sistem kontrol sentuh Windows untuk menghasilkan program routing independen untuk setiap model papan.
Kalibrasi Posisi Visual CCD:Kamera CCD bawaan secara otomatis mengidentifikasi tanda-tanda fidusia PCB untuk mengkalibrasi jalur pemotongan, menghilangkan kesalahan penentuan posisi manual.
Servo-Driven Precision Routing:Sistem motor servo 4 sumbu mendorong spindle kecepatan tinggi 6000RPM untuk bergerak di sepanjang jalur yang telah ditetapkan sebelumnya.Bit routing tajam memotong tab PCB menghubungkan dengan lembut tanpa meregangkan atau retak komponen pada PCBA.
Pengumpulan debu dan output papan yang sudah jadi:Sebuah pengumpul debu internal terintegrasi menyerap semua puing pemotongan dan debu resin selama operasi untuk menjaga zona kerja tetap bersih.

Fitur Utama

6000 rpm spindle routing berkecepatan tinggi untuk pemotongan halus dengan getaran rendah dan tidak ada kerusakan komponen
Desain meja kerja independen ganda untuk bergantian memuat & melepaskan untuk memaksimalkan efisiensi produksi
Transmisi panduan linier HIWIN penuh untuk gerakan yang sangat halus, umur panjang dan presisi pemotongan yang stabil
Servo motor 4 sumbu full drive dengan kontrol posisi yang akurat dan kesalahan posisi berulang kurang dari 0,02mm
Sistem operasi cerdas Windows yang mendukung impor langsung file Gerber dan penentuan posisi titik ke titik manual
Sistem deteksi visual CCD built-in untuk pemantauan jalur secara real time dan koreksi offset otomatis
Pengumpul debu yang kuat terintegrasi untuk mengumpulkan bubuk PCB dan potongan pemotong, melindungi lingkungan spindle dan bengkel
Kompatibilitas material yang luas termasuk PCB kaku FR4, substrat aluminium, papan sirkuit fleksibel FPC dan papan komposit
Pengganti yang ideal untuk pemisah V-Cut tradisional, menangani panel yang dihubungkan dengan lubang cap dan papan melengkung berbentuk khusus
Kebisingan operasi rendah, desain bodi yang kompak, pemeliharaan yang mudah, dan pelatihan operator yang sederhana

Spesifikasi Teknis

Model	RM-560
Struktur	Papan kerja ganda dengan spindle tunggal
Ukuran mesin (mm)	100012001550
Berat Bruto	700kg
Ukuran pengumpul debu (mm)	6256001600
Metode Pengumpulan debu	Koleksi bagian bawah
Ukuran Platform Kerja	300*400mm
Jenis Pengemudi Platform	Platform putar ganda, pemotong presisi dengan inverter motor 3-fase
Sistem Penggerak	sumbu X/Y/Z yang digerakkan oleh servo motor, sumbu W yang digerakkan oleh inverter frekuensi motor tiga fase
Routing Spindle	6000 putaran per menit
Kecepatan Pemotongan	1-100mm/s
Keakuratan Pemotongan	± 0,05mm
Mengulangi Akurasi	± 0,02 mm
Kecepatan gerak sumbu	800mm/s
Sistem sumbu Z	Penggerak sekrup, dual guide
Kit Router	Penghancur, φ0,8 ~ φ3,0 putaran kiri, Shank Tungsten Steel
Kontrol Kehidupan Alat	Kontrol program perangkat lunak
Fungsi Perlindungan Aktif	Tirai lampu pengaman
Pintu keamanan	Pintu manual
Alarm kesalahan	Ya, aku tahu.
Metode Program	Pemrograman diri, kamera dikendalikan oleh keyboard dan mouse

Bahan PCB yang Kompatibel

FR4 papan sirkuit kaku, PCB basis aluminium, FPC papan fleksibel, CEM-1 papan komposit, multi-lapisan tipis PCB

Aplikasi Utama Depaneling

Panel PCB yang terhubung dengan lubang stempel
Papan sirkuit kontur melengkung tidak teratur
Rangkaian halus tipis dengan komponen SMT sensitif
Prototype PCBA seri kecil & jalur produksi massal bervolume besar
