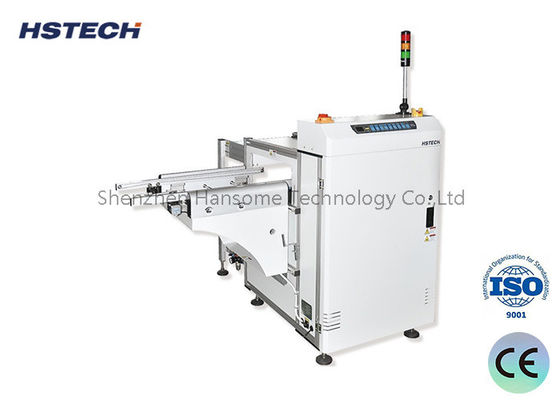

Double Magazine 90 Degree Unlaoder Desain Modul Tipe L Dengan SMEMA Kompatibel

Nama merek:	HSTECH
Nomor Model:	HS-LD250
Moq:	1 buah
Harga:	negotiable
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	100 BUAH/Bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

CE,ISO

Nama Produk:

pemuat PCB

Tekanan udara:

4-6 Bilah

Catu Daya:

AC110V/220V,50/60Hz

Ketebalan PCB:

Minimal 0,4 mm

Operasi:

Operasi depan

Jaminan:

1 Tahun

Kemasan rincian:

Kayu

Menyediakan kemampuan:

100 BUAH/Bulan

Menyoroti:

Double Magazine PCB unloader

90 derajat L tipe unloader

Modul PCB yang kompatibel SMEMA

Deskripsi Produk

Desain Modul Tipe L Unloader 90 Derajat Majalah Ganda dengan Kompatibilitas SMEMA

PCB Loader kami berfungsi sebagai peralatan periferal otomatisasi front-end yang penting untuk lini produksi SMT yang lengkap. Dirancang untuk mengumpankan PCB telanjang secara otomatis, ini memungkinkan pengangkutan PCB yang stabil dan lancar ke seluruh mesin pick-and-place, printer, dan peralatan proses SMT lainnya. Dirancang untuk memenuhi persyaratan perakitan elektronik berstandar tinggi di pabrik EMS, produsen PCB, dan produsen kontrak elektronik, loader ini menggabungkan kecepatan pengoperasian yang tinggi, masa pakai yang lebih lama, dan perlindungan PCB yang komprehensif. Sepenuhnya kompatibel dengan sinyal SMEMA, terintegrasi secara mulus dengan semua merek peralatan SMT internasional utama untuk membangun jalur produksi hubungan otomatis sepenuhnya.

Fitur Produk Inti

Struktur Anti-Debu Tertutup Sepenuhnya:Penutup kabinet yang lengkap secara efektif mengisolasi debu, serpihan, dan partikel bengkel, mencegah kontaminasi, goresan, dan oksidasi pada permukaan papan sirkuit selama pengumpanan.
Jendela Pengamatan Visual:Jendela transparan memungkinkan pemantauan yang jelas terhadap status pengumpanan, pengangkutan, dan penggantian magasin PCB tanpa membuka penutup mesin.
Badan Mesin Baja Tahan Karat SS304:Konstruksi baja tahan karat premium memberikan ketahanan karat, ketahanan korosi, kekerasan tinggi, dan ketahanan deformasi untuk pengoperasian terus menerus 24 jam.
Rangka Mekanis Kuat yang Diperkuat:Profil baja yang dipertebal mengoptimalkan keseimbangan mekanis dan penekanan getaran selama pengoperasian kecepatan tinggi.
Penyesuaian Lebar Paralel Halus:Mekanisme penyesuaian presisi memungkinkan modifikasi lebar track yang mulus untuk berbagai ukuran PCB tanpa kemiringan atau kemacetan.
Kapasitas Pemuatan Rak Majalah Tiga Kali Lipat:Mendukung 3 rak majalah secara bersamaan (1 atas, 2 bawah) untuk mengurangi frekuensi penggantian manual dan memperpanjang waktu pengumpanan otomatis.
Klem Majalah Atas & Bawah Pneumatik:Klem pengunci pneumatik memasang rak majalah dengan aman selama pengoperasian untuk mencegah perpindahan dan getaran.
Jaminan Nol Kerusakan PCB:Sabuk pengangkut kontak lunak yang dioptimalkan, kontrol kecepatan yang presisi, dan desain pengumpanan penyangga menghilangkan keretakan PCB dan kerusakan tepi.
Kompatibilitas Sinyal SMEMA Penuh:Antarmuka komunikasi SMEMA standar memungkinkan hubungan otomatis dengan peralatan SMT hulu dan hilir.

Spesifikasi Teknis Lengkap

Parameter	Spesifikasi
Nama Produk Lengkap	Mesin Pemuat PCB Kompatibel SMEMA Anti Debu SS304
Kecepatan Konveyor Standar	0,5–20M/Menit (kecepatan khusus tersedia)
Tinggi Pengangkutan PCB	910±30mm (standar peralatan SMT universal)
Siklus Pemuatan PCB Tunggal	Sekitar 6 detik per papan
Waktu Penggantian Majalah	Sekitar 30 detik untuk pertukaran majalah penuh
Menyampaikan Arah	Kiri ke Kanan (Kiri→R) atau Kanan ke Kiri (R→L), dapat dialihkan
Modus Operasi	Pengoperasian panel depan
Lacak Sisi Tetap	Sisi tetap depan (tata letak khusus tersedia)
Catu Daya Standar	AC 220V, 50/60Hz, toleransi ±10%
Tekanan Udara Kerja	Pasokan udara terkompresi 4–6bar
Ketebalan PCB Minimal	0,4 mm
Konfigurasi Majalah	Lapisan atas: 1 rak; Lapisan bawah: 2 rak (total 3)
Pitch Majalah Opsional	Pitch 1mm, 4mm, 10mm (standar 40mm)
Komunikasi Keterkaitan	Sinyal industri SMEMA standar

Panduan Pemilihan Model

Model	HS-LD250	HS-LD330	HS-LD390	HS-LD460
Panjang PCB yang Efisien	5050~350250mm	5050~455330mm	5050~530390mm	5050~530460mm
Ukuran Mesin	14008001200mm	16508801200mm	18009401200mm	180010101200mm
Ukuran Majalah	355320563mm	460400563mm	535460570mm	535530570mm
Berat	140kg	180kg	220kg	260kg

Keunggulan Produksi & Nilai Pelanggan

Mengurangi Biaya Tenaga Kerja Manual:Desain tiga majalah memperpanjang waktu pemberian makan otomatis secara terus-menerus, mengurangi frekuensi penggantian manual dan input tenaga kerja.

Stabilkan Hasil Produksi:Penutup anti-debu dan pengangkutan penyangga lembut mencegah kontaminasi, goresan, dan kerusakan PCB, sehingga meminimalkan tingkat kerusakan.

Kemampuan Beradaptasi Lintas Merek yang Kuat:Antarmuka SMEMA Universal dan ketinggian standar menghubungkan semua peralatan SMT utama tanpa modifikasi.

Pemeliharaan Rendah Jangka Panjang:Rangka baja tahan karat SS304 dan struktur yang diperkuat mengurangi kegagalan komponen dan biaya pemeliharaan.

Dukungan Kustomisasi Fleksibel:Berbagai opsi yang dapat disesuaikan termasuk kecepatan konveyor, jarak majalah, dan tata letak trek.

Adaptasi Produksi yang Terdiversifikasi:Pengoperasian yang stabil untuk produksi massal dan batch prototipe campuran tinggi.
