Stainless Steel Guide Rail PCB Reject Conveyor Kecepatan yang disesuaikan untuk lini produksi SMT

Name: Stainless Steel Guide Rail PCB Reject Conveyor Kecepatan yang disesuaikan untuk lini produksi SMT
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-CVN350
Price: 85.00 USD
Availability: InStock

Nama merek:	HSTECH
Nomor Model:	HS-CVN350
Moq:	1 buah
Harga:	negotiable
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	100 BUAH/Bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

CE,ISO

Nama Produk:

Konveyor Penolak PCB

PLC:

mitsubishi

Sensor:

SAKIT

Kondisi:

Baru

Bahan:

Struktur Baja Tahan Karat/Aluminium

Jaminan:

1 Tahun

Kemasan rincian:

Kayu

Menyediakan kemampuan:

100 BUAH/Bulan

Menyoroti:

Pengangkut PCB dari stainless steel

konveyor SMT kecepatan diatur

Peralatan penanganan PCB dengan garansi

Deskripsi Produk

Pengangkut PCB Panduan Kereta Api Baja Rustless

Kecepatan yang dapat disesuaikan untuk jalur produksi SMT

Ringkasan Produk

Conveyor PCB Reject seri HS-CVN kami adalah conveyor pemisah inline SMT yang disesuaikan yang terintegrasi dengan kontrol Mitsubishi PLC dan konfigurasi sensor fotoelektrik merek Sick.Nominal pada konsumsi daya maksimum 100VA, dirancang untuk pemisahan otomatis papan PCB yang memenuhi syarat (OK) dan cacat (NG) pada jalur produksi perakitan SMT lengkap.

Conveyor inline reject ini digunakan secara khusus setelah pemeriksaan AOI PCB, pengujian SPI atau stasiun pemeriksaan visual pasca-reflow.Hal ini memungkinkan shunting otomatis PCB cacat tanpa menghentikan seluruh aliran kerja produksi SMT hulu dan hilirSementara papan yang cacat dialihkan untuk dikerjakan ulang atau dibuang, PCB yang baik terus diangkut tanpa gangguan ke proses tindak lanjut seperti perakitan komponen, ikatan atau pengujian akhir.

Kami menyediakan dua model standar: HS-CVN350 dan HS-CVN460 untuk memenuhi persyaratan dimensi PCB yang berbeda..

Spesifikasi Teknis

Spesifikasi Item	HS-CVN350	HS-CVN460
Nomor model.	HS-CVN350	HS-CVN460
Dimensi PCB yang Efektif	50×50mm ~ 450×350mm	50×50mm ~ 550×460mm
Dimensi Mesin Secara Umum	1000 × 690 × 930 mm	1000 × 800 × 930 mm
Berat bersih	70kg	90kg
Ketinggian kerja transportasi	910±20mm	910±20mm
Arahan Pengangkutan PCB	Kiri ke kanan / Kanan ke kiri	Kiri ke kanan / Kanan ke kiri
Kecepatan Pengangkutan yang Bisa Disesuaikan	0.5 ~ 20m/menit	0.5 ~ 20m/menit
Sumber Daya Masuk	AC100V ~ 230V, Single Phase, 50/60Hz	AC100V ~ 230V, Single Phase, 50/60Hz
Konsumsi Daya Nominal Maksimal	100VA	100VA
Tekanan udara kerja yang diperlukan	4 ~ 6 Bar	4 ~ 6 Bar
Konsumsi Udara Maksimal	10L/menit	10L/menit
Antarmuka Komunikasi	SMEMA	SMEMA

Fitur & Keuntungan Utama

Tiga Mode Kerja:Mode Penolakan, Mode Inspeksi, dan Mode By-pass untuk jadwal produksi yang fleksibel
Struktur terintegrasi modular:Mempermudah pemasangan, pemeliharaan, dan penggantian komponen
Kerangka Stabilitas Tinggi:Konstruksi las yang kuat mencegah goncangan dan defleksi selama operasi terus menerus

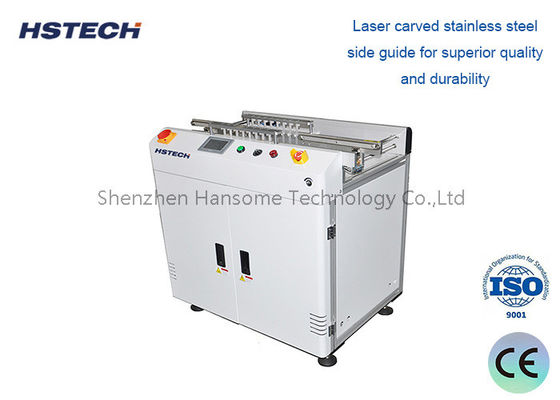

Rel panduan baja tahan karat yang diukir laser:Tahan aus, anti karat, dan umur panjang
Pengendapan lengan ergonomis:Mengurangi kelelahan operator selama pemeriksaan manual
Pengaturan lebar sekrup timbal presisi:Pengaturan jalur panduan sinkron yang mulus untuk berbagai lebar PCB
Dimensi yang dapat disesuaikan:Tersedia dalam panjang dan ukuran khusus untuk mencocokkan tata letak jalur produksi
Kontrol kecepatan variabel tanpa langkah:Kontinyu diatur dari 0,5 hingga 20m/min
Kompatibilitas SMEMA Universal:Berintegrasi dengan semua merek peralatan SMT utama
Komponen Listrik Premium:Sensor Mitsubishi PLC dan Sick memastikan deteksi dan penolakan PCB yang akurat

Prinsip Kerja

Ketika peralatan inspeksi hulu mengirimkan sinyal NG yang rusak melalui komunikasi SMEMA, sensor Sick built-in mendeteksi posisi PCB.Mitsubishi PLC memproses sinyal dan mengaktifkan mekanisme penolakan pneumatikPCB yang rusak secara otomatis didorong ke area penyimpanan limbah, sementara PCB yang memenuhi syarat terus tanpa gangguan ke proses SMT berikutnya.

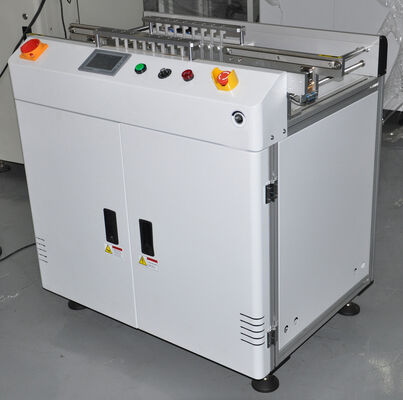

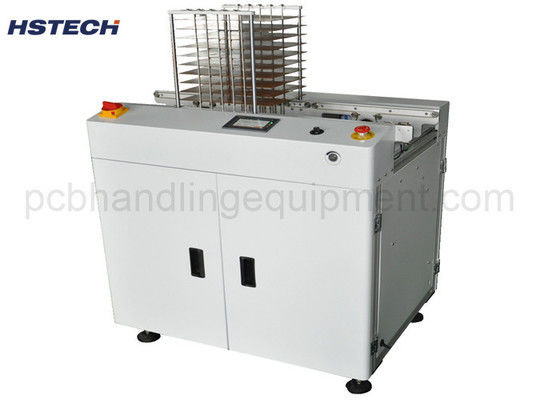

Gambar Produk
