Mesin Lapisan Auto Conformal Selektif Presisi Tinggi Dengan Sistem Pemrograman Inline Visual

Nama merek:	HSTECH
Nomor Model:	HS-H2
Moq:	1 buah
harga:	negotiable
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	50 PC/Bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

CE,ISO

Nama Produk:

Mesin Pelapis Konformal Selektif

Lebar Konveyor:

50-450mm (tersedia disesuaikan)

Penularan:

L ke R, atau R ke L

Kecepatan transportasi:

0-12000mm/mnt

Mode pemrograman:

Pengajaran manual

Jaminan:

1 Tahun

Kemasan rincian:

Kayu

Menyediakan kemampuan:

50 PC/Bulan

Menyoroti:

Mesin pelapis konformal selektif dengan pemrograman visual

Mesin pelapis otomatis untuk penyampaian presisi

In-line pemrograman lem dispenser mesin dengan garansi

Deskripsi Produk

Mesin Lapisan Auto Conformal Selektif Presisi Tinggi Dengan Sistem Pemrograman Inline Visual

Mesin pelapis konformal otomatis ini adalah sistem cerdas yang dirancang untuk kontrol fluida yang tepat dan aplikasi selektif ke permukaan produk.Dilengkapi dengan platform gerak 3-sumbu yang kuat sebagai konfigurasi dasar, ini termasuk kedua semprotan dan jarum dispenser katup untuk secara akurat menerapkan tiga anti-cat, lem UV, lem instan, silika gel, panas meleleh perekat,dan cairan lainnya ke posisi yang tepat pada PCB atau produkMesin ini memberikan perlindungan yang sangat baik untuk PCB dan produk terhadap kerusakan lingkungan.

Komponen Utama

Sistem penggerak motor servo sumbu X,Y,Z
Katup pelapis presisi tinggi
Kontrol PC industri dengan antarmuka bahasa Inggris penuh
Struktur mesin yang stabil dan platform kerja yang solid
Lebar lapisan 50-450mm

Fitur Mesin

Berkapasitas baik untuk pelapisan seluruh papan maupun aplikasi pelapisan selektif
Struktur mesin stainless steel memastikan stabilitas tanpa gemetar
Sistem gerak XYZ yang dapat diandalkan yang digerakkan oleh servo motor
Pemrograman lengkap dengan input manual dan otomatis dari mode pemrograman trek sewenang-wenang
Sistem pemrograman in-line visual mendukung pemrograman jalur titik, garis, bulat, dan busur
Komputer Pribadi Industri untuk kontrol sistematis yang tinggi
Katup semprot dan dispenser bekerja sama, secara otomatis beralih antara tindakan semprot dan pelapis untuk proses pelapis PCB kepadatan tinggi
Efektif dan merata lapisan tepi komponen, menghilangkan efek bayangan semprotan
Fungsi penyesuaian lebar otomatis cerdas dengan lebar pengangkut dari 50-450mm (dipersonalisasi)
Katup pembersih otomatis dan fungsi pipa selama modus siaga
Opsional deteksi sisi depan dan belakang PCB dengan impor program otomatis
Komunikasi yang kompatibel dengan SMEMA
Sistem pencahayaan internal dilengkapi
Fungsi makan lem konstan mencegah limbah material
Meningkatkan secara signifikan efisiensi produksi, menghemat tenaga kerja, dan meningkatkan presisi dan kualitas produk

Spesifikasi Teknis

Parameter	Spesifikasi
Nama produk	Mesin pelapis konformal selektif
Model	HS-H2
Ketinggian transmisi	920±20mm
Lebar konveyor	50-450mm (disediakan sesuai kebutuhan)
X/Y/Z Jarak bergerak	450 × 450 × 100 mm
Kecepatan Penggerak 3 Poros	800mm/s
Transmisi	L ke R, atau R ke L
Tinggi komponen	Ke atas dan ke bawah maksimal 100mm
Ukuran tepi papan PCB	≥5mm
Kecepatan Transportasi	0-12000mm/menit
Mengulangi Akurasi	± 0,02 mm
Program Penyimpanan	Hingga 1000
Sumber Daya	AC220V
Tekanan udara	4-6kgf/cm2
Mode Kontrol	PC industri + kartu kontrol gerak
Pengaturan Panduan Linier	Pengaturan cerdas
Mode Pemrograman	Pengajaran manual
Pelabuhan Komunikasi	SMEMA
Sumber Cahaya	Sumber pencahayaan yang dilengkapi sendiri
Sumber Pencahayaan Deteksi	Pemasok sendiri
Perangkat lunak	Windows + perangkat lunak pelapis
Motor Penggerak	Motor stepper (2pcs)
3 Modus Pengemudi Poros	Servo motor + modul pengemudi sekrup + Silinder Listrik
Jumlah katup karet	1 katup penyemprotan + 1 katup dispensasi jarum
Lebar film semprot	5-15mm
Metode Penyemprotan	Otomatis
Total Daya	2.4kW
Tubuh mesin	Baja tahan karat
Berat mesin	450kg
Dimensi Mesin	1000 × 1200 × 1766 mm

Aplikasi

Mesin ini banyak digunakan untuk lapisan produk listrik dan komunikasi, sirkuit terpadu, pita solder papan sirkuit, tetap dan debu dan perlindungan kelembaban, layar kristal cair LCD,pembicara, headphone, peralatan audio, komponen LED, lensa optik, transformator SMD, keyboard, ikatan casing ponsel, radio, telepon, komputer, pemutar MP4, mainan elektronik, ikatan sasis,pemutar, konektor, dan berbagai komponen elektronik lainnya.

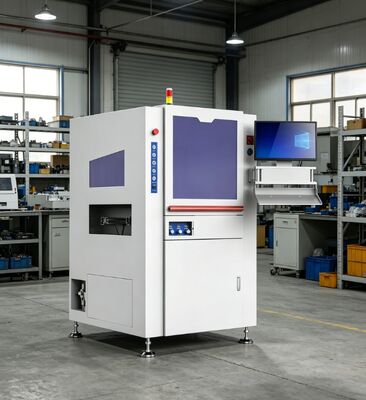

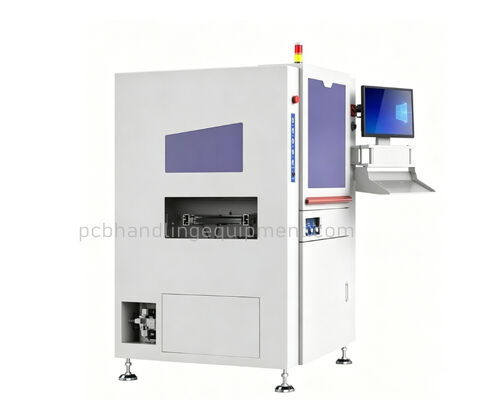

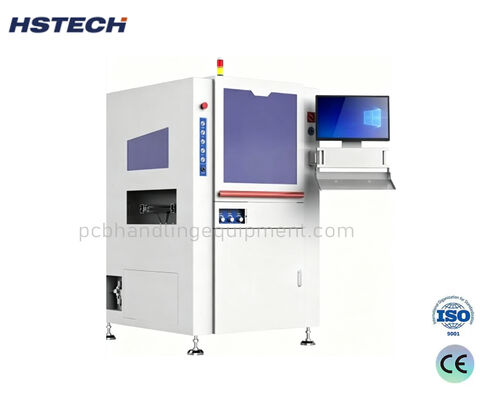

Gambar Produk
