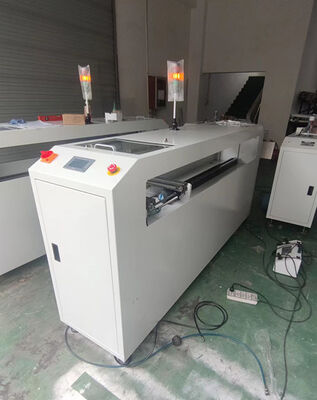

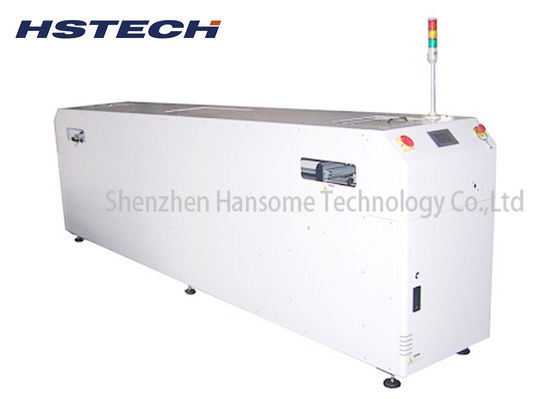

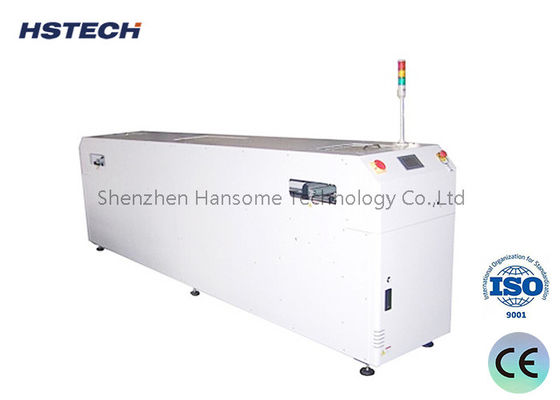

Kontrol Layar Sentuh Konveyor Antar-Jemput PCB Peralatan Transportasi Penanganan Panel Papan PCB Otomatis

Kontrol Layar Sentuh Konveyor Antar-Jemput PCB Peralatan Transportasi Penanganan Panel Papan PCB Otomatis

Nama merek: HSTECH
Nomor Model: HS-PYJ250
Moq: 1 buah
Harga: Negotation
Ketentuan Pembayaran: T/T
Kemampuan Penyediaan: 50 PC/Bulan
Informasi Rinci
Tempat asal:
Cina
Sertifikasi:
CE,ISO
Jarak Penerjemahan:
Standar 2200mm (rel 1 ~ 4) atau disesuaikan
Metode Penerjemahan:
Motor stepper + sabuk konveyor
ukuran PCB yang sesuai:
50*50~400*250mm
Arah perpindahan:
LR, atau RL
Ketinggian transportasi:
910±20mm
Dimensi Mesin:
600*2600*1200mm
Kemasan rincian:
Kayu
Menyediakan kemampuan:
50 PC/Bulan
Deskripsi Produk
Kontrol Layar Sentuh Cerdas Konveyor Antar-Jemput PCB Peralatan Penanganan Transportasi Panel Papan PCB Otomatis untuk Lini Produksi SMT
Ikhtisar Produk

Konveyor Antar-Jemput PCB ini dirancang khusus untuk lini produksi SMT dan aplikasi jalur perakitan elektronik. Sebagai perangkat penanganan dan transfer papan PCB profesional, Konveyor Antar-Jemput PCB mewujudkan pengangkutan otomatis yang stabil dan transit yang lancar dari berbagai papan PCB dan panel sirkuit. Dilengkapi dengan sistem kontrol layar sentuh yang cerdas, Konveyor Antar-Jemput PCB Otomatis ini mendukung penyesuaian kecepatan yang fleksibel, mode pengoperasian yang dapat diprogram, dan transmisi antar-jemput yang stabil, yang sangat meningkatkan efisiensi produksi dan mewujudkan operasi berkelanjutan tanpa awak dalam proses perakitan. Mengadopsi struktur rangka industri berkualitas tinggi dan komponen transmisi presisi, SMT PCB Shuttle Conveyor memiliki fitur pengoperasian yang stabil, kebisingan rendah, daya tahan tinggi, dan masa pakai yang lama, sangat cocok dengan konfigurasi standar bengkel produksi otomatis modern.

Fitur
  • Desain tertutup keselamatan modul.
  • Gunakan motor stepper.
  • Gerakan stabil, seimbang, dan presisi.
  • Penyesuaian lebar halus dan paralel.
  • Arah pengangkutan PCB mengikuti kebutuhan pelanggan.
  • Panel kontrol layar sentuh.
  • Kompatibel dengan SMEMA.
Detail teknis
Fungsi Unit ini digunakan untuk mengarahkan aliran PCB ke saluran yang berbeda, dari 2 baris ke 1 baris, atau dari 1 baris ke 2 baris.
Model HS-PYJ250
Ketinggian transportasi 910±20mm
Jarak penerjemahan Standar 2200mm (rel 1 ~ 4) atau disesuaikan
Waktu penerjemahan Disesuaikan
Metode penerjemahan Motor stepper + sabuk konveyor
Rel diperbaiki Rel ke-1 dan ke-4 diperbaiki
Ukuran PCB yang sesuai 50*50~400*250mm
Arah perpindahan LR, atau RL
Modus transfer PCB 2 masuk 1 keluar, 1 masuk 2 keluar, atau 2 masuk 2 keluar.
Tekanan udara 4-6bar
ketebalan PCB Minimal 0,4 mm
Dimensi mesin 600*2600*1200mm
Sinyal SMEMA
Aplikasi Umum
  • Jalur Perakitan SMT:Menghubungkan mesin Pick & Place ke Reflow Oven atau sistem inspeksi AOI/AXI.
  • Pengujian PCB:Berfungsi sebagai penyangga antara stasiun pengujian fungsional.
  • Manufaktur Fleksibel:Mengizinkan operator memutuskan bagian jalur untuk pemeliharaan tanpa menghentikan seluruh aliran produksi.
Mengapa Jalur SMT Anda Membutuhkan Konveyor Antar-Jemput

Dalam lingkungan manufaktur elektronik yang kompleks, kecepatan mesin jarang sekali bisa mencapai hasil yang sempurna. ItuKonveyor Antar-Jemput PCBmenyelesaikan ini dengan:

  1. Menyeimbangkan Kecepatan Garis:Bertindak sebagai buffer dinamis untuk menyerap perbedaan kecepatan antara mesin upstream dan downstream, sehingga memaksimalkan Overall Equipment Effectiveness (OEE).
  2. Menjembatani Kesenjangan Fisik:Menghubungkan dengan sempurna mesin-mesin yang jaraknya lebih jauh karena kendala tata letak pabrik.
  3. Operasi Serbaguna:Dapat beralih antara "Inline Mode" (konveyor) dan "Buffer Mode" (penyimpanan) secara instan melalui layar sentuh HMI.
Optimalkan Aliran Produksi Anda Sekarang

Pastikan jalur produksi Anda berjalan lancar tanpa gangguan. Tingkatkan fasilitas Anda dengan kami yang dapat diandalkanKonveyor Antar-Jemput PCB.

Hubungi kami sekarang untuk mengetahui harga, waktu tunggu, dan dukungan teknis!
