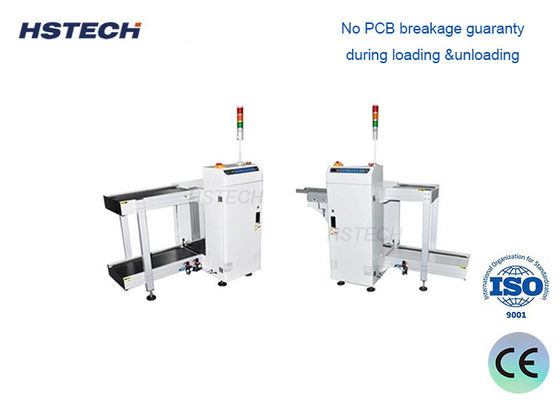

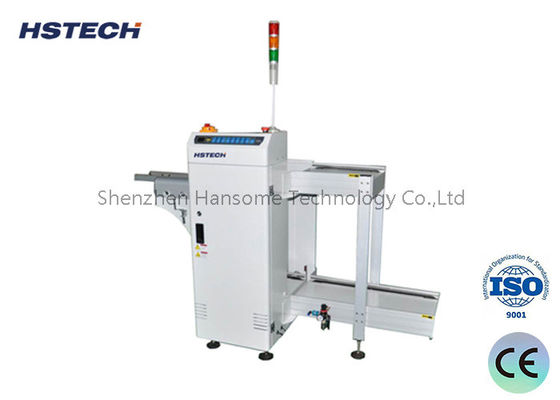

Pemuat dan Pembongkar Majalah PCB Stabilitas Tinggi Otomatis untuk Lini Produksi SMT

Pemuat dan Pembongkar Majalah PCB Stabilitas Tinggi Otomatis untuk Lini Produksi SMT

Nama merek: HSTECH
Nomor Model: HS-UL250
Moq: 1 buah
Harga: Negotation
Ketentuan Pembayaran: T/T
Kemampuan Penyediaan: 50 PC/Bulan
Informasi Rinci
Tempat asal:
Cina
Sertifikasi:
CE,ISO
Ketinggian Transportasi:
910±30mm
Waktu pemuatan PCB:
Sekitar 6 detik
Majalah mengubah waktu:
Sekitar 30 detik
Arah transportasi:
L~R, atau R~L
Catu daya:
220V,50/60Hz,±10%
Tekanan udara:
4-6bar
Kemasan rincian:
Kayu
Menyediakan kemampuan:
50 PC/Bulan
Deskripsi Produk

Industri Grade Full Otomatis Stabilitas Tinggi PCB Magazine Loader Unloader Mesin dengan majalah rak untuk SMT Elektronik Komponen Rapat Produksi Line

Ringkasan Produk

Pemuat Majalah PCB Otomatis kami adalah perangkat backend inti yang dirancang khusus untuk lini produksi SMT (Surface Mount Technology) dan AI (Automatic Insertion) modern.Peralatan ini secara otomatis dan efisien mentransfer diolah Printed Circuit Boards (PCB) dari jalur konveyor ke Standard Magazines (kaset / rak), dengan sempurna menggantikan penanganan manual tradisional.

Berfungsi sebagai jembatan penting antara perakitan SMT, inspeksi, dan proses kemasan akhir, ini PCB Magazine Unloader secara signifikan mengurangi biaya tenaga kerja, menghilangkan kerusakan PCB yang disebabkan oleh kesalahan manusia,dan sangat meningkatkan Efektivitas Peralatan Umum (OEE) dari seluruh jalur produksi.

Fitur Utama

  • Pemuatan dan pengungkapan majalah PCB otomatis
  • Kompatibilitas SMEMA untuk integrasi mulus
  • Konstruksi modular yang kokoh untuk daya tahan
  • Mekanisme penyesuaian lebar yang halus
  • Sistem penekanan majalah pneumatik
  • Tidak ada kerusakan PCB selama operasi transfer
  • Kompatibel dengan printer, mesin pick-and-place, oven reflow, dan sistem AOI

Rincian teknis

Fungsi Unit ini digunakan untuk melepaskan PCB.
Ketinggian transportasi 910±30mm
Waktu pemuatan PCB Sekitar 6 detik.
Perubahan majalah dari waktu ke waktu Sekitar 30 detik.
Arah transportasi L~R, atau R~L
Operasi Operasi depan
Sisi jalur tetap Sisi depan ((atau tentukan)
Sumber daya listrik 220V,50/60Hz,± 10%
Tekanan udara 4-6bar
Ketebalan PCB Min 0,4 mm
Jumlah majalah Sisi atas: 1 pc, sisi bawah: 2 pc
Kecepatan konveyor 0.5-20M/menit atau disesuaikan
Pemilihan nada 1-4 ((10mm pitch)
Sinyal SMEMA

Spesifikasi

Model HS-UL250 HS-UL330 HS-UL390 HS-UL460
Panjang PCB yang efisien 50*50~350*250mm 50*50~455*330mm 50*50~530*390mm 50*50~530*460mm
Dimensi mesin 1900*800*1200mm 2320*880*1200mm 2620*940*1200mm 2620*1080*1200mm
Ukuran majalah 355*320*563mm 460*400*563mm 535*460*570mm 535*530*570mm
Berat badan 140kg 220kg 280kg 320kg

Mengapa Investasi dalam Pengunggah PCB Otomatis? (Manfaat Utama)

  • Menghemat Biaya Tenaga Kerja:Satu operator dapat mengelola beberapa jalur. penukar majalah otomatis menghilangkan waktu henti untuk pengungkapan manual.

  • Zero Kerusakan Papan:Ciri-ciripusher yang diatur tekanandanSabuk datar ESDTidak seperti menumpuk secara manual, unloader kami memastikan penanganan yang lembut, melindungi komponen sensitif dan sendi solder.

  • Integrasi Pabrik Cerdas yang mulus:SepenuhnyaSMEMA kompatibelJika mesin berhenti, pengunggah akan berhenti secara otomatis, mencegah kemacetan.

  • Tata letak garis yang fleksibel:Mendukung keduanyaDari kiri ke kanan (L-R)danDari kanan ke kiri (R-L)konfigurasi yang sesuai dengan setiap rencana lantai pabrik.

Skenario Aplikasi

PCB Magazine Unloader ini banyak digunakan dalam proses backend industri seperti elektronik konsumen, telekomunikasi, elektronik otomotif, kontrol industri,dan lampu LED. Ini adalah pilihan ideal untuk mewujudkan pabrik pintar, mengurangi ketergantungan pada tenaga kerja manual, dan meningkatkan efisiensi logistik backend.

Hubungi Kami Hari Ini

Mencari perangkat otomatisasi backend SMT yang hemat biaya, stabil, dan dapat diandalkan? Hubungi kami segera untuk mendapatkan penawaran terbaru dan solusi teknis terperinci.Biarkan kami membantu membawa efisiensi lini produksi Anda ke tingkat berikutnya!
