Mesin Solder Selektif Desktop Presisi Tinggi Untuk Penyolderan Komponen Through-hole

Name: Mesin Solder Selektif Desktop Presisi Tinggi Untuk Penyolderan Komponen Through-hole
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-320
Price: 3,450.00 USD
Availability: InStock

Nama merek:	HSTECH
Nomor Model:	HS-320
Moq:	1 buah
harga:	negotiable
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	50 PC/Bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

CE,ISO

Nama Produk:

Mahine Penyolderan Selektif Desktop

Bahan panci solder:

Baja Tahan Karat

Kapasitas Solder:

10kg

Berat mesin:

70kg

Ketebalan PCB:

0,8~3 mm (panjang pin ≤3 mm)

Jaminan:

1 Tahun

Kemasan rincian:

Kayu

Menyediakan kemampuan:

50 PC/Bulan

Menyoroti:

Mesin solder selektif desktop

robot penyolderan komponen through-hole

robot penyolderan otomatis presisi tinggi

Deskripsi Produk

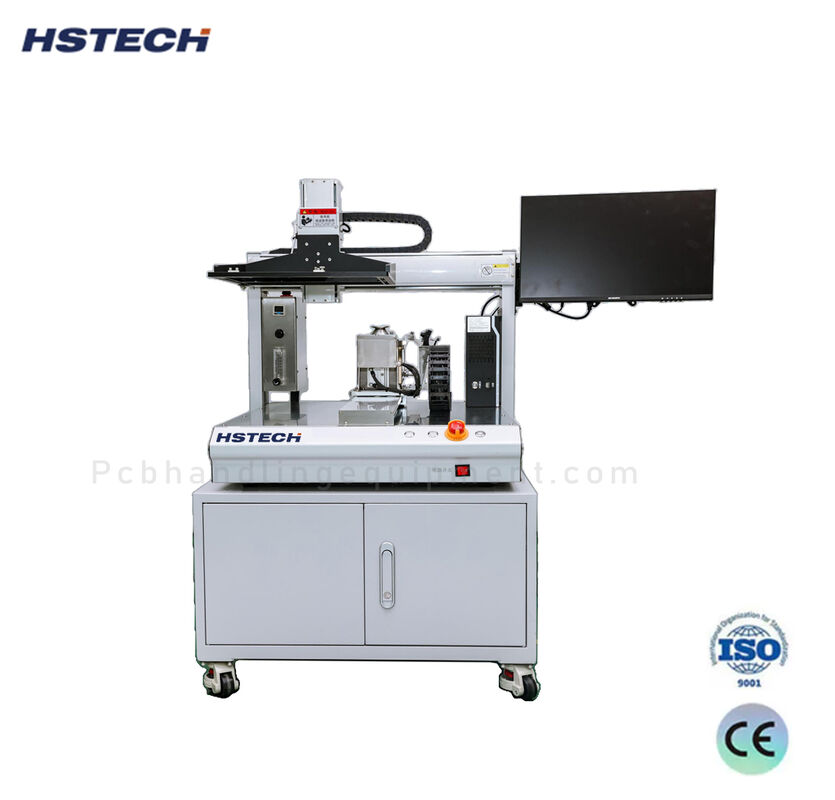

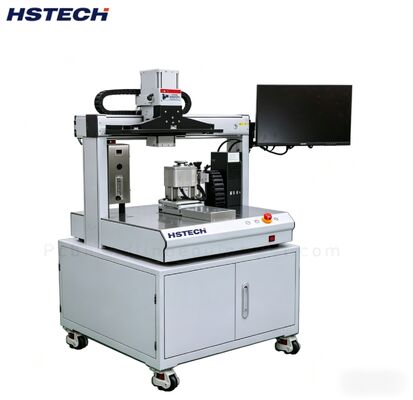

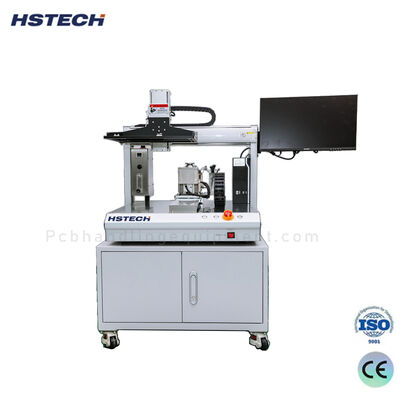

Mesin Solder Selektif Desktop HS-320

HS-320 adalah sistem solder selektif bergaya desktop yang ringkas, dirancang untuk penyolderan komponen through-hole presisi tinggi. Ini adalah pilihan yang sangat baik untuk produksi batch kecil, prototipe, dan lingkungan pemeliharaan di mana ruang terbatas tetapi kualitas tidak dapat dikompromikan.

Spesifikasi Produk

Item Spesifikasi	HS-320
Ukuran Papan PCB yang Berlaku (P*L)	50×50 ~ 320×250 mm
Ketebalan PCB yang Berlaku	Ketebalan papan: 0,8~3mm / Panjang pin: dalam 3mm
Tinggi Komponen	Di atas papan: di bawah 100mm / Di bawah papan: di bawah 50mm
Bentuk & Kondisi PCB	1. Tepi penanganan PCB: ≥3mm 2. Berat komponen: di bawah 3KG 3. Kelengkungan papan: di bawah 0,5mm
Bahan / Kapasitas Pot Solder	Baja Tahan Karat / 10KG
Daya Pot Solder	3×500W / 1,5KW
Persyaratan N2	Kemurnian: 99,999% Tekanan / Konsumsi: 0,5MPa / 20-30 L/menit / 1,2-1,5 m³/Jam
Nozzle Fluks	Nozzle fluida presisi
Kapasitas Fluks	2L (Pengisian manual)
Pasokan Udara	0,5-0,7 Mpa
Diameter Dalam Nozzle	Φ3mm ~ Φ20mm (dapat disesuaikan)
Tinggi Gelombang	Penyesuaian otomatis / pengukuran ketinggian
Kontrol Sistem	PC + PLC (Windows + Inovance)
Perangkat Lunak Pemrograman	Mendukung gambar untuk pemrograman (cepat dan nyaman)
Catu Daya / Daya	Satu fase 220V ±10% Daya startup: 2KW
Berat	70KG (termasuk 10KG solder)
Dimensi Keseluruhan (PLT)	730 × 800 × 840 mm

Fitur Utama

Desain Desktop Sejati - Dengan luas lantai hanya 730×800 mm, HS-320 mudah ditempatkan di meja kerja mana pun -- ideal untuk laboratorium, pusat perbaikan, dan bengkel kecil.
Penyolderan Selektif Presisi - Mendukung ketinggian gelombang yang dapat diprogram dan diameter nozzle yang dapat disesuaikan (Φ3-20 mm), memungkinkan penyolderan pin through-hole individual secara presisi tanpa memengaruhi komponen SMD di sekitarnya.
Sistem Kontrol Cerdas - Menggabungkan PC (Windows) dan PLC (Inovance) untuk kontrol real-time yang stabil. Perangkat lunak pemrograman berbasis gambar memungkinkan operator membuat jalur penyolderan dengan cepat dengan menggambar langsung pada gambar PCB.
Siap N2 - Dukungan bawaan untuk nitrogen kemurnian tinggi (99,999%) meningkatkan pembasahan, mengurangi terak, dan memastikan kualitas sambungan solder yang konsisten.
Kalibrasi Ketinggian Gelombang Otomatis - Sistem secara otomatis mengukur dan menyesuaikan ketinggian gelombang, mengurangi waktu pengaturan manual dan meningkatkan pengulangan.
Pot Solder Terintegrasi - Pot baja tahan karat dengan kapasitas 10 kg dan daya pemanas 1,5 kW -- cukup untuk operasi berkelanjutan dalam produksi volume rendah hingga menengah.

Sistem Pemanasan Awal

Pemanasan Sisi Atas (Opsional)

Tabung pemanas inframerah 1KW memanaskan papan PCB bagian atas sebelum penyolderan, memenuhi persyaratan suhu tinggi untuk elemen khusus. Mengurangi kejutan termal, mengaktifkan aktivitas fluks, meningkatkan penetrasi timah pin, dan meningkatkan kualitas penyolderan secara keseluruhan.

Pemanasan Sisi Bawah

Memanfaatkan konduksi panas inframerah cepat untuk memanaskan awal papan PCB sebelum penyolderan dan mempertahankan pemanasan selama proses. Menampilkan prinsip desain "pemanasan awal + penyolderan" yang tersinkronisasi yang meningkatkan efisiensi, meningkatkan tingkat penetrasi timah, mengurangi kejutan termal untuk elemen yang sensitif terhadap panas, dan memastikan kebersihan PCB yang tinggi setelah penyolderan.

Aplikasi

Penyolderan komponen through-hole
Perbaikan dan pengerjaan ulang PCB
Verifikasi prototipe
Produksi batch kecil
Laboratorium R&D dan pelatihan teknis

Mengapa Memilih HS-320?

HS-320 menjembatani kesenjangan antara sistem solder selektif inline yang mahal dan stasiun penyolderan manual. Ini menawarkan otomatisasi, presisi, dan pengulangan dengan biaya dan ruang yang jauh lebih rendah -- menjadikannya pilihan cerdas bagi para insinyur dan produsen skala kecil.
