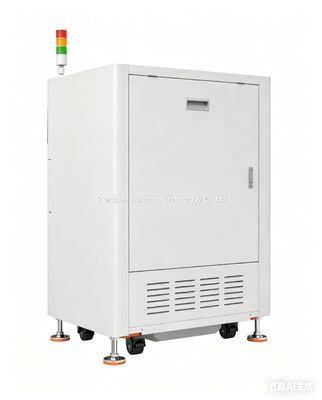

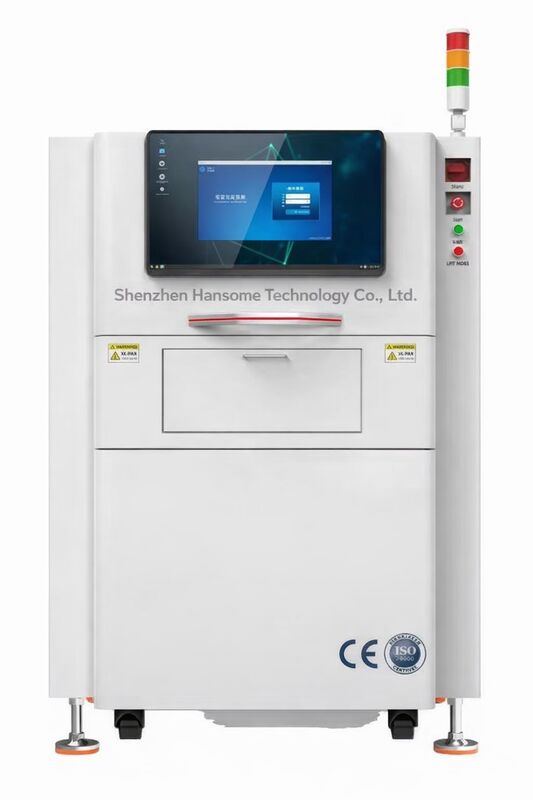

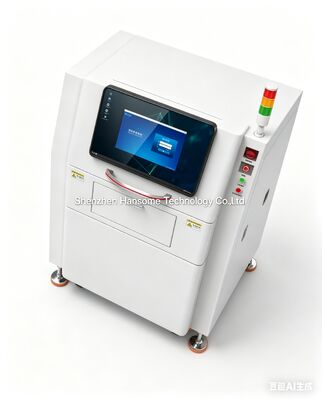

Mesin inspeksi optik otomatis AOI berkecepatan tinggi untuk inspeksi gabungan solder

Mesin inspeksi optik otomatis AOI berkecepatan tinggi untuk inspeksi gabungan solder

Nama merek:	HSTECH
Nomor Model:	HS-D1510/HS-D1510L
Moq:	1 buah
harga:	negotiable
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	30 buah/bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Sertifikasi:

CE,ISO

Nama Produk:

Inspeksi Sambungan Solder Cerdas

Kecepatan Pemeriksaan:

0,22 detik/FOV

Resolusi kamera:

Standar 15MP

Konsumsi Daya:

MAKS 1kw

Bahan:

Baja Tahan Karat

Jaminan:

1 Tahun

Kemasan rincian:

Kayu

Menyediakan kemampuan:

30 buah/bulan

Deskripsi Produk

Mesin Inspeksi Optik Otomatis AOI Kecepatan Tinggi Untuk Inspeksi Sambungan Solder

AOI Cerdas Inspeksi Sambungan Solder

AOI pertama di dunia yang tidak memerlukan pengaturan parameter, dengan kemampuan inspeksi yang kuat. Mesin ini menangkap gambar papan secara real-time melalui kamera industri warna presisi tinggi, mengadopsi algoritma jaringan saraf dalam, pencarian cerdas satu klik, pemrograman berbantuan cerdas, dan dapat secara cerdas menilai berbagai cacat PCBA setelah penyolderan gelombang.

Fitur Produk

Pemrograman AI ultra-cepat, operasi yang sangat sederhana
Antarmuka manusia-mesin yang ramah, operasi yang mudah digunakan
Data yang dapat dilacak, analisis statistik SPC yang kuat dan tampilan 3D multi-dimensi
Kemampuan inspeksi yang kuat, secara efektif mencegat berbagai cacat sambungan solder
Desain jalur tunggal atau ganda opsional
Mendukung penetrasi reflow fixture, beradaptasi secara fleksibel dengan berbagai skenario produksi
Perlindungan lensa anti-fouling, mengurangi frekuensi perawatan
Sekrup timbal motor servo impor, kecepatan tinggi, presisi tinggi, stabil dan aus rendah

Contoh yang Dapat Dideteksi

Inspeksi cacat seperti kelebihan solder, kekurangan solder, jembatan solder, tidak ada paparan pin, solder dingin, rongga solder, bola solder, komponen salah, komponen hilang, dll. dalam proses pasca-penyolderan gelombang.

Spesifikasi Produk

Kategori	Spesifikasi	AOI Cerdas Inspeksi Sambungan Solder
Model	HS-D1510 (Inspeksi Sambungan Solder Tampilan Bawah, Standar)	AOI Cerdas Inspeksi Sambungan Solder
Model	HS-D1510L (Inspeksi Sambungan Solder Tampilan Bawah untuk Papan Besar)	AOI Cerdas Inspeksi Sambungan Solder
Parameter Kinerja
Metode Deteksi	Jaringan Saraf Konvolusional, model pembelajaran mendalam canggih dan berbagai algoritma lainnya
Pembuatan Program Baru	Sekitar 5-20 menit untuk mesin baru
Kecepatan Inspeksi	0,22 detik/FOV
Ukuran PCBA	Standar: 50mm50mm~510mm460mm; Papan Besar: 50mm50mm~710mm640mm
Ketebalan PCBA	0,5mm~6mm
Tinggi Komponen PCBA	Atas: 120~165mm; Bawah: 50~90mm
Resolusi Kamera	Standar 15MP
Konfigurasi Perangkat Keras
Sumber Cahaya	Sumber cahaya cincin LED empat warna RGBW
Kamera	Kamera industri pemindaian area warna 12MP, konfigurasi opsional sesuai kebutuhan
CPU	Intel i7, i9 opsional
GPU	NVIDIA 12G, 16G opsional
Memori/Penyimpanan	64G DDR / 1T SSD + hard drive mekanis 8T
Monitor	Layar FHD 23,8"
Mekanisme Gerak	Platform marmer, sekrup timbal motor servo presisi tinggi
Penyesuaian Jalur	Listrik
Beban Jalur	Rantai ≤12kg, beban berat yang dapat disesuaikan 25KG; Sisi titik solder: sabuk ≤3kg, atau rantai ≤15kg
Peralatan Sistem
Sistem Operasi	Ubuntu 20.04 LTS 64bit
Sistem Kontrol	Kartu kontrol gerak, PLC dan kontrol komputer atas
Tegangan Kerja	AC 220V±10%
Konsumsi Daya	MAX 1kw
Dimensi Eksternal / Listrik
Suhu/Kelembaban	Suhu kerja 0~45°C, 20%~80% RH tanpa kondensasi
Berat Keseluruhan	Mesin standar: 525KG; Mesin papan besar: 700KG
Dimensi Eksternal	Standar: PLT = 1060mm1340mm1500mm (Catatan: tidak termasuk braket layar, lampu tiga warna)
	Papan besar: PLT = 1335mm1522mm1533mm (Catatan: tidak termasuk braket layar, lampu tiga warna)

Fungsi

Kamera digital warna presisi tinggi, resolusi tinggi, menghasilkan gambar berkualitas tinggi
Fungsi pengenalan kode batang yang kuat, mendukung kode 1D, 2D; Penyesuaian listrik jalur
Fleksibilitas yang kuat, cocok untuk fixture, non-fixture, papan dengan tepi, tanpa tepi, tidak macet
Transmisi berkecepatan tinggi dan stabil, beradaptasi dengan berbagai fixture dan bentuk PCBA
Tingkat deteksi tinggi, tingkat penilaian palsu rendah
Pemrograman berbantuan cerdas AI
Antarmuka manusia-mesin yang ringkas dan ramah, operasi yang mudah digunakan, mahir dalam 20 menit
Kemampuan belajar yang kuat, mendukung pembelajaran tambahan berkelanjutan, semakin banyak belajar, semakin baik efeknya
Fungsi pengenalan karakter yang kuat, secara efektif mengenali berbagai karakter
Produksi multi-mesin (4 jenis)
Penyesuaian lebar jalur listrik
Desain jalur unik, sudut iradiasi sumber cahaya yang lebih baik, menghindari area gelap
Jutaan pelatihan sampel, skenario aplikasi yang lebih luas, lebih sedikit kesalahan
Arsitektur perangkat lunak multi-tugas, pengeditan online selama pengujian, simpan dan sinkronkan secara otomatis
Tampilan laporan multi-dimensi, secara efektif mendukung kebutuhan manajemen
Panduan cahaya perbaikan cacat, sederhana dan jelas (opsional)
Analisis dan peringatan dini SPC yang kuat
Kontrol jarak jauh, debugging jarak jauh, tinjauan terpusat
Mendukung reflow bawah fixture
