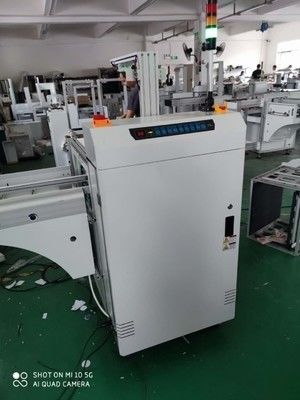

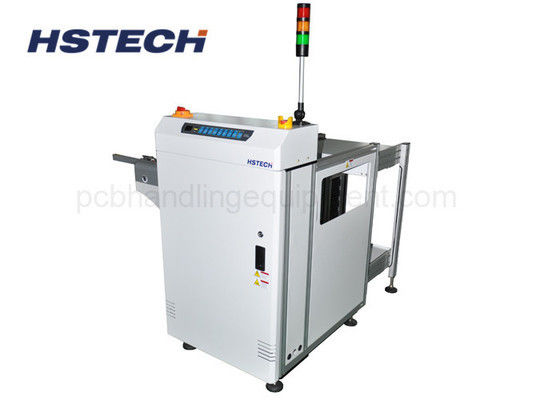

90 derajat Penghematan Ruang PCB Majalah Unloader dengan Kontrol PLC untuk jalur SMT

Nama merek:	HSTECH
Nomor Model:	HS-CU250/HS-CU330/HS-CU390/HS-CU460
Moq:	1 buah
harga:	negotiable
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	100 BUAH/Bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

CE,ISO

Nama Produk:

90 derajat PCB Magazine Unloader

Catu daya:

AC110V/220V,50/60Hz

Tekanan udara:

4-6 Bilah

ukuran PCB:

50*50~530*460mm

Pemilihan nada:

10-40MM

Jaminan:

1 Tahun

Kemasan rincian:

Kayu

Menyediakan kemampuan:

100 BUAH/Bulan

Deskripsi Produk

90 derajat PCB Magazine Unloader untuk SMT Line Space-Saving Otomatis PCB Unloading Solusi

Pengunggah majalah PCB 90 derajat efisiensi tinggi untuk jalur produksi SMT. Desain hemat ruang, kontrol PLC yang stabil, kompatibel dengan SMEMA. Ideal untuk penanganan dan pengunggahan PCB otomatis.

Ringkasan Produk

90 Degree PCB Magazine Unloader dirancang untuk jalur produksi SMT untuk secara otomatis mengumpulkan PCB pada sudut lurus, secara signifikan mengurangi panjang jalur dan mengoptimalkan pemanfaatan ruang pabrik.

Dilengkapi dengan sistem pusher berkinerja tinggi, mesin ini memastikan transfer PCB yang mulus dan dapat diandalkan dari jalur konveyor ke rak majalahlingkungan manufaktur elektronik efisiensi tinggi.

Keuntungan Utama

Desain yang Menghemat Ruang 90°

Mengumpulkan PCB pada sudut lurus untuk mengurangi panjang jalur SMT
Sempurna untuk pabrik dengan ruang lantai terbatas

Operasi yang Stabil dan Efisien

Sistem kontrol PLC memastikan otomatisasi yang andal
Tidak mempengaruhi throughput produksi

Keakuratan & Ketahanan

Struktur profil baja tahan karat + aluminium
Kuat, stabil, dan mudah dirawat

Kompatibilitas Tinggi

Sangat kompatibel dengan SMEMA
Berintegrasi dengan baik dengan jalur SMT yang ada

Perlindungan PCB Dijamin

Proses pengungkapan yang lancar
Tidak ada kerusakan PCB selama transfer

Fitur Utama

Pengurangan PCB sudut kanan 90° untuk tata letak jalur yang dioptimalkan
Antarmuka layar sentuh LED dengan tampilan status 3 warna
Sabuk ESD datar berkualitas tinggi (lebar 13mm, ketebalan 3mm)
Lebar yang dapat disesuaikan dengan engsel manual
Klem pneumatik atas dan bawah untuk posisi majalah yang stabil
Sistem kontrol PLC cerdas
Mekanisme penyesuaian lebar yang halus dan sejajar

Spesifikasi Teknis

Parameter	Rincian
Nama produk	90 derajat PCB Magazine Unloader

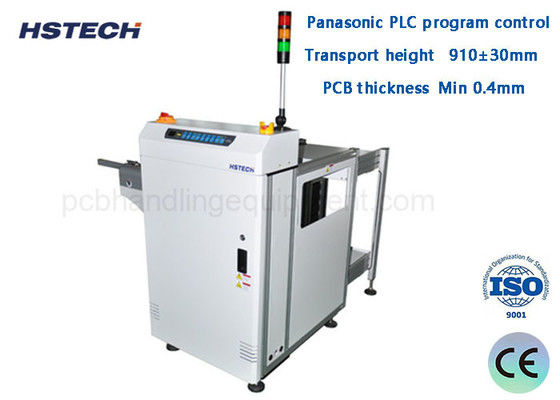

Ketinggian transportasi	910 ± 30 mm
Arah Pengangkutan	Kiri → Kanan atau Kanan → Kiri
Sisi Operasi	Operasi Front
Sumber Daya	220V / 50-60Hz ± 10%
Tekanan udara	4-6 bar
Ketebalan PCB	Min 0,4 mm
Kapasitas Magasin	Atas: 1 / Bawah: 2
Kecepatan konveyor	0.5-20 m/min (bisa disesuaikan)
Antarmuka	SMEMA

Model yang Tersedia

Model	Rentang Ukuran PCB	Ukuran mesin (mm)	Ukuran majalah (mm)	Berat badan
HS-CU250	50×50 - 350×250 mm	1100×1200×1200	355×320×563	140 kg
HS-CU330	50×50 - 455×330 mm	1310 × 1360 × 1200	460×400×563	200 kg.
HS-CU390	50×50 - 530×390 mm	1430×1480×1200	535×460×570	260 kg
HS-CU460	50×50 - 530×460 mm	1430×1620×1200	535×530×570	300 kg

Industri Aplikasi

EMS (Layanan Manufaktur Elektronik)
Elektronik Konsumen
Elektronik Otomotif
Manufaktur LED
Garis perakitan PCB

Mengapa Bekerja Bersama Kami?

Pengalaman lebih dari 10 tahun dalam peralatan otomatisasi SMT
Diekspor ke 30+ negara di seluruh dunia
Disesuaikan tersedia untuk lini produksi yang berbeda
Pengiriman cepat & dukungan purna jual yang handal

Optimalkan lini produksi SMT Anda

Mencari untuk mengoptimalkan jalur produksi SMT Anda dan menghemat ruang?

Hubungi kami hari ini untuk:

Solusi tata letak gratis
Harga terbaik
Konfigurasi yang disesuaikan

Kirimkan pertanyaan Anda sekarang, kami akan merespons dalam waktu 24 jam!
