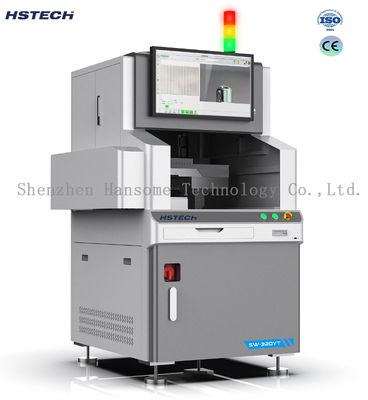

Mesin Solder Gelombang Selektif Terintegrasi dengan Pemanasan Awal Inframerah 1KW dan Kontrol Layar Sentuh untuk Produksi Batch Kecil yang Fleksibel

Mesin Solder Gelombang Selektif Terintegrasi dengan Pemanasan Awal Inframerah 1KW dan Kontrol Layar Sentuh untuk Produksi Batch Kecil yang Fleksibel

Nama merek:	HSTECH
Nomor Model:	SW-320YT
Moq:	1PC
harga:	negotiable
Ketentuan Pembayaran:	T/T
Kemampuan Penyediaan:	30000PCS

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Place of Origin:

China

Sertifikasi:

Dimensi PCB:

L(50*50)-(450*330)mm

Ukuran:

P600*L960*T1600mm

Panjang Langkah Opsional:

30 / 60mm atau Operasi Manual

Merek Relai:

Schneider

Pasokan Udara:

4-6bar, maks 15L/mnt

Kekuatan Total:

2600w

Voltase:

1P AC 110V/220V 50/60HZ

Kontrol:

Layar sentuh

Packaging Details:

Wooden

Supply Ability:

30000PCS

Menyoroti:

Mesin Solder Gelombang Selektif 1KW Pemanasan Awal Inframerah

Kontrol Layar Sentuh Mesin Solder Gelombang Offline

Robot Penyolderan Otomatis Produksi Batch Kecil yang Fleksibel

Deskripsi Produk

Mesin Solder Gelombang Selektif Terintegrasi

Mesin solder gelombang offline kecil dengan pemanasan awal inframerah 1KW untuk perakitan PCB presisi

Fitur Utama

Produksi fleksibel untuk berbagai jenis dan batch kecil
Pengaturan cepat untuk penyolderan tanpa memerlukan perlengkapan
Biaya investasi peralatan awal yang rendah
Mengurangi biaya operasional (penghematan pada terak timah, fluks, listrik, dan bahan habis pakai)
Tingkat penetrasi timah 100% dengan hasil penyolderan lebih dari 98%
Ukuran yang ringkas (kira-kira 1m²)

Spesifikasi Teknis

Model SW-320YT

Ukuran PCB yang Berlaku	P×L: 50×50～320×250 mm
Ketebalan PCB yang Berlaku	Substrat: 0.8～3 mm / Panjang Pin: <3mm
Tinggi Elemen	Bagian atas substrat <100mm >
Kondisi Substrat	Tepi proses ≥3mm, Berat <5KG, Pembengkokan <0.5mm
Tungku Timah	Bahan paduan titanium, kapasitas 15KG, daya 1.8KW
Daya Pemanasan Awal	Pemanasan awal inframerah 1KW
Total Daya	AC 220V 3.5KW
Persyaratan N₂	Kemurnian 99.999%, tekanan 0.5MPa, konsumsi 1.2m³/H
Nosel Semprot Fluks	Nosel semprot cairan presisi 0.5mm (impor Jepang)
Kapasitas Fluks	2 L
Sumber Udara	0.5-0.7Mpa
Diameter Dalam Nosel Semprot	φ 3mm～φ 20mm (dapat disesuaikan)
Tinggi Puncak Gelombang	Penjajaran/pengukuran tinggi otomatis
Kontrol Sistem	PC+PLC (Windows+Siemens)
Perangkat Lunak Program	Mendukung pemrograman gambar online atau offline
Pemantauan Video	Pemantauan video waktu nyata untuk efek penyolderan
Catu Daya	Fase tunggal 220V±10%, Daya awal: 3.5KW
Berat	120KG (termasuk timah solder 15KG)
Dimensi Eksternal	750×950×1350 mm (dengan monitor) 1000×980×1580 mm (dengan penutup atas)

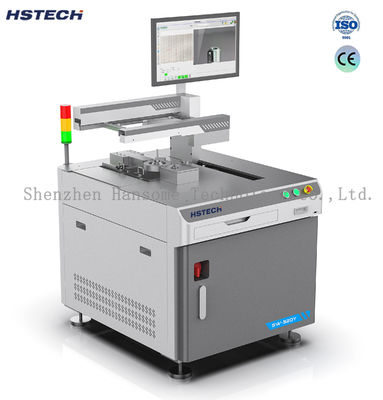

Model SW-450YT

Ukuran PCB yang Berlaku	P×L: 50×50～450×400 mm
Ketebalan PCB yang Berlaku	Substrat: 0.8～3 mm / Panjang Pin: <3mm
Tinggi Elemen	Bagian atas substrat <100mm >
Kondisi Substrat	Tepi proses ≥3mm, Berat <5KG, Pembengkokan <0.5mm
Tungku Timah	Bahan paduan titanium, kapasitas 15KG, daya 1.8KW
Daya Pemanasan Awal	Pemanasan awal inframerah 1KW
Total Daya	AC 220V 3.5KW
Persyaratan N₂	Kemurnian 99.999%, tekanan 0.5MPa, konsumsi 1.2m³/H
Nosel Semprot Fluks	Nosel semprot cairan presisi 0.5mm (impor Jepang)
Kapasitas Fluks	2 L
Sumber Udara	0.5-0.7Mpa
Diameter Dalam Nosel Semprot	φ 3mm～φ 20mm (dapat disesuaikan)
Tinggi Puncak Gelombang	Penjajaran otomatis/pengukuran tinggi otomatis
Kontrol Sistem	PC+PLC (Windows+Siemens)
Perangkat Lunak Program	Mendukung pemrograman untuk menggambar garis dalam gambar
Pemantauan Video	Pemantauan video waktu nyata untuk efek penyolderan
Catu Daya	Fase tunggal 220V±10%, Daya awal: 3.5KW
Berat	150KG (termasuk timah solder 15KG)
Dimensi Eksternal	880×1280×1350 mm (dengan monitor) 1270×1280×1580 mm (tidak termasuk lampu tiga warna)

Sistem Pemanasan Awal Papan PCB

Pemanasan Awal Sisi Atas (Opsional)

Tabung pemanas inframerah 1KW memanaskan bagian atas papan PCB sebelum penyolderan, memenuhi persyaratan suhu tinggi untuk elemen khusus. Mengurangi kejutan termal, mengaktifkan aktivitas fluks, meningkatkan penetrasi timah pin, dan meningkatkan kualitas penyolderan secara keseluruhan.

Pemanasan Awal Sisi Bawah

Memanfaatkan konduksi panas inframerah cepat untuk memanaskan papan PCB sebelum penyolderan dan mempertahankan pemanasan selama proses. Menampilkan prinsip desain "pemanasan awal + penyolderan" yang disinkronkan yang meningkatkan efisiensi, meningkatkan laju penetrasi timah, mengurangi kejutan termal untuk elemen yang peka terhadap panas, dan memastikan kebersihan PCB yang tinggi setelah penyolderan.

Bahan Habis Pakai - Nosel Semprot

Nosel dapat dipilih sesuai dengan persyaratan ukuran sambungan solder. Memberikan kontrol yang tepat atas laju penetrasi solder dan waktu penyolderan untuk setiap titik solder individual.
