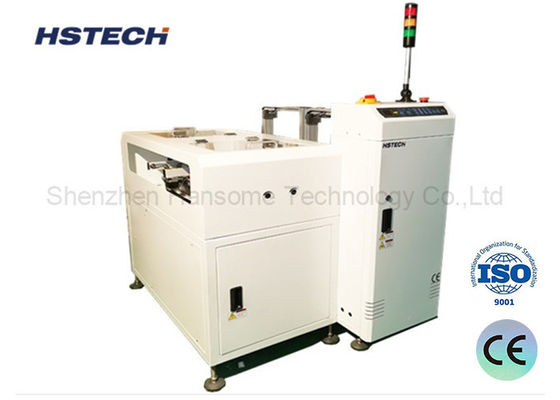

Advanced dan Seamless NG OK PCB Unloader untuk SMT Line Produksi

Nama merek:	HSTECH
Nomor Model:	HS-NK250
Moq:	1 set
harga:	dapat dinegosiasikan
Ketentuan Pembayaran:	T/T, Western Union, MoneyGram
Kemampuan Penyediaan:	100 set per bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Nama produk:

NG/OK Pembongkar

Ketinggian pengangkutan PCB:

910±30mm

Dimensi PCB:

50*50~330*250mm

Sumber daya listrik:

AC220V, 50/60HZ

Jumlah majalah:

Setiap rel 2 majalah

Jaminan:

1 tahun

Penggunaan:

Lini produksi SMT, jalur perakitan SMT

Kondisi:

Baru

Kemasan rincian:

Paket kayu, dengan busa

Menyediakan kemampuan:

100 set per bulan

Menyoroti:

SMT PCB Unloader Line Produksi

Pengunggah PCB Lanjutan

Pengunggah PCB NG OK tanpa jahitan

Deskripsi Produk

Garis Produksi SMT Good / No-good board Separating Magazine NG OK PCB Unloader

Pengantar

Unit ini berfungsi setelah proses Inspeksi Optik Otomatis (AOI). Setelah menerima sinyal inspeksi AOI dari tahap sebelumnya,dengan efisien mengkategorikan PCB menjadi dua kelompok: non-conforming (NG) dan conforming (OK), secara otomatis mengarahkan mereka ke majalah yang ditunjuk masing-masing.Hal ini menjamin prosedur pemisahan yang sangat efisien dan terorganisir untuk papan sirkuit cetak.

Rincian teknis

Fungsi	Kumpulkan papan NG/OK secara terpisah dengan menerima sinyal.
Ketinggian transportasi	910±30mm
Arah transportasi	L~R, atau R~L
Waktu pertemuan dewan	Setiap sekitar 6 detik
Perubahan majalah dari waktu ke waktu	Sekitar 30 detik.
Sisi jalur tetap	Bagian depan
Sisi operasi	Bagian depan
Pita pengangkut	ESD
Ketebalan PCB	Min 0,6mm
Pemilihan nada	1-4 ((10mm pitch)
Sumber daya listrik	220V,50/60Hz,± 10%
Kekuatan	0.05kW
Tekanan udara	4-6Bar
Konsumsi udara	Maksimal 15L/menit
Jumlah majalah	Bagian atas:1 majalah, sisi bawah:2 majalah
Sinyal	SMEMA
Pilihan	1, mode kontrol layar sentuh. 2, Pengaturan lebar otomatis. 3, Jumlah majalah sampai kebutuhan pelanggan.

Fitur

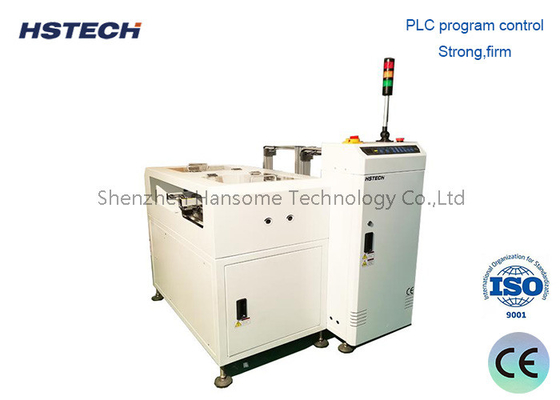

Kontrol PLC:

Fitur PLC untuk operasi yang akurat dan dapat diandalkan.

User-Friendly Interface:

Mengintegrasikan panel membran LED soft touch untuk kontrol intuitif.

Tingginya dapat disesuaikan:

Beradaptasi dengan ukuran dan konfigurasi PCB yang berbeda.

Ganti Klem:

Memastikan penyelarasan majalah yang aman untuk penempatan PCB yang stabil.

Pneumatic Pusher:

Tekanan dikendalikan untuk lembut, non-destruktif transfer papan.

Kinerja Tinggi:

Memfasilitasi perubahan majalah cepat untuk memaksimalkan efisiensi produksi.

Pengelompokan otomatis NG/OK:

Terintegrasi dengan lancar dengan AOI untuk inspeksi dan pemisahan yang efisien.

Antarmuka Komunikasi Standar SMEMA:

Memungkinkan integrasi yang mulus ke dalam jalur produksi melalui protokol SMEMA, memastikan komunikasi dan pertukaran data yang lancar.

Model

Model	HS-NK250	HS-NK330	HS-NK390	HS-NK460
Panjang PCB yang efisien	5050~350250mm	5050~455330mm	5050~530390mm	5050~530460mm
Ketebalan PCB	Min 0,6mm	Min 0,6mm	Min 0,6mm	Min 0,6mm
Ukuran majalah	355320563mm	460400563	535460570mm	535530570mm
Dimensi mesin	195016001200mm	230017601200mm	250018801200mm	250021601200mm
Berat badan	220kg	280kg	340kg	380kg

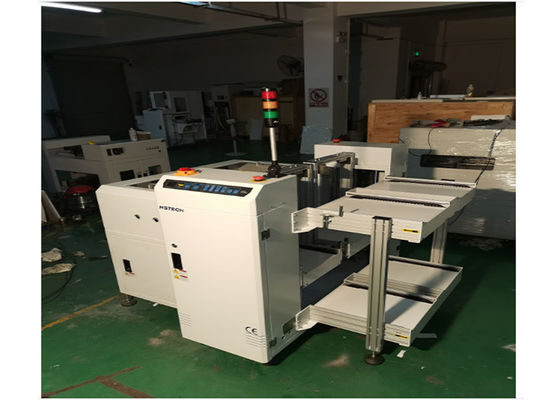

Produk dan Rincian

Advanced dan Seamless NG OK PCB Unloader untuk SMT Line Produksi 0
