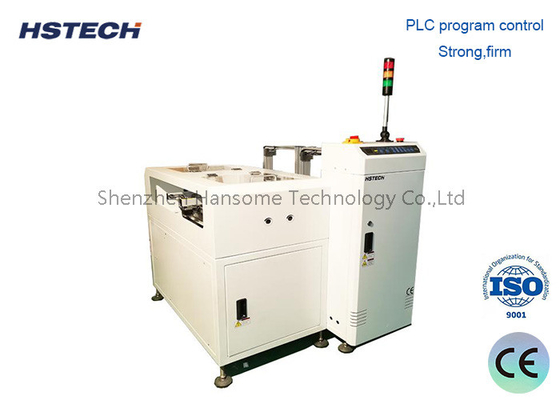

Pengunggah PCB berkecepatan tinggi untuk pemisahan papan produksi otomatis NG/OK

Nama merek:	HSTECH
Nomor Model:	HS-NK250
Moq:	1 set
harga:	dapat dinegosiasikan
Ketentuan Pembayaran:	T/T, Western Union, MoneyGram
Kemampuan Penyediaan:	100 set per bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Nama produk:

NG/OK Pembongkar

Ketinggian pengangkutan PCB:

910±30mm

Dimensi PCB:

50*50~330*250mm

Sumber daya listrik:

AC220V, 50/60HZ

Jumlah majalah:

Setiap rel 2 majalah

Jaminan:

1 tahun

Penggunaan:

Lini produksi SMT, jalur perakitan SMT

Kondisi:

Baru

Kemasan rincian:

Paket kayu, dengan busa

Menyediakan kemampuan:

100 set per bulan

Menyoroti:

Pengunggah PCB berkecepatan tinggi

Pembuangan PCB Lini Produksi Otomatis

NG/OK Board Separation PCB Unloader

Deskripsi Produk

Garis Produksi SMT Good / No-good board Separating Magazine NG OK PCB Unloader

Pengantar

Setelah menjalani proses Inspeksi Optik Otomatis (AOI), unit ini beroperasi secara efisien dengan menerima sinyal inspeksi dari tahap sebelumnya.Ini secara otomatis memisahkan PCB menjadi dua kategori: non-conforming (NG) dan conforming (OK), dan kemudian mengarahkan mereka ke majalah yang ditunjuk masing-masing.Ini menjamin pembagian papan sirkuit cetak yang sangat efisien dan terorganisir dengan baik.

Rincian teknis

Fungsi	Kumpulkan papan NG/OK secara terpisah dengan menerima sinyal.
Ketinggian transportasi	910±30mm
Arah transportasi	L~R, atau R~L
Waktu pertemuan dewan	Setiap sekitar 6 detik
Perubahan majalah dari waktu ke waktu	Sekitar 30 detik.
Sisi jalur tetap	Bagian depan
Sisi operasi	Bagian depan
Pita pengangkut	ESD
Ketebalan PCB	Min 0,6mm
Pemilihan nada	1-4 ((10mm pitch)
Sumber daya listrik	220V,50/60Hz,± 10%
Kekuatan	0.05kW
Tekanan udara	4-6Bar
Konsumsi udara	Maksimal 15L/menit
Jumlah majalah	Bagian atas:1 majalah, sisi bawah:2 majalah
Sinyal	SMEMA
Pilihan	1, mode kontrol layar sentuh. 2, Pengaturan lebar otomatis. 3, Jumlah majalah sampai kebutuhan pelanggan.

Fitur

Kontrol PLC:
Sistem ini menggunakan PLC untuk fungsi yang tepat dan dapat diandalkan.

User-Friendly Interface:
Panel membran LED soft-touch yang intuitif disertakan untuk kontrol yang mudah.

Mekanisme pitch yang dapat disesuaikan:
Mudah menampung berbagai ukuran dan konfigurasi PCB.

Toggle Clamps:
Memberikan penyelarasan majalah yang aman, memastikan penempatan PCB yang stabil.

Sistem Pusher Pneumatik:
Tekanan terkontrol untuk memastikan transfer papan yang lembut dan tidak merusak.

Produksi Tinggi:
Perubahan majalah yang cepat mengoptimalkan efisiensi manufaktur.

Kemampuan pengelompokan NG/OK otomatis:
Sederhana terintegrasi dengan AOI untuk inspeksi dan kategorisasi yang efisien.

Antarmuka Komunikasi SMEMA:
Mendukung integrasi mulus ke dalam jalur produksi melalui protokol SMEMA, memungkinkan komunikasi dan pertukaran data yang lancar.

Model

Model	HS-NK250	HS-NK330	HS-NK390	HS-NK460
Panjang PCB yang efisien	5050~350250mm	5050~455330mm	5050~530390mm	5050~530460mm
Ketebalan PCB	Min 0,6mm	Min 0,6mm	Min 0,6mm	Min 0,6mm
Ukuran majalah	355320563mm	460400563	535460570mm	535530570mm
Dimensi mesin	195016001200mm	230017601200mm	250018801200mm	250021601200mm
Berat badan	220kg	280kg	340kg	380kg

Produk dan Rincian

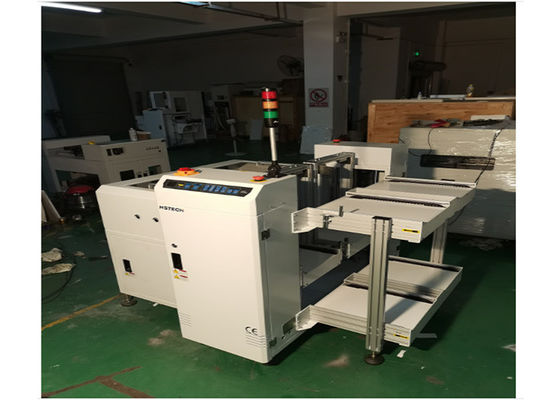

Pengunggah PCB berkecepatan tinggi untuk pemisahan papan produksi otomatis NG/OK 0
