Keakuratan dan Keandalan Mesin PCB Router yang Berbasis Vakum Dijamin

Nama merek:	HSTECH
Nomor Model:	RM-F550
Moq:	1 set
harga:	dapat dinegosiasikan
Ketentuan Pembayaran:	D/P, T/T, Western Union, MoneyGram
Kemampuan Penyediaan:	20 set per bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Nama produk:

Mesin Router PCBA Offline

Platform:

Ganda

Platform kerja:

300 * 350mm

Keakuratan Ulang:

±0,01

akurasi pemotongan:

±0,03

Dimensi mesin:

1200*1050*1440mm(L*L*T)

Kemasan rincian:

bungkus kayu

Menyediakan kemampuan:

20 set per bulan

Menyoroti:

Precision PCB Router Machine

Vacuum-Based Handling PCB Router Machine

Deskripsi Produk

Pengantar

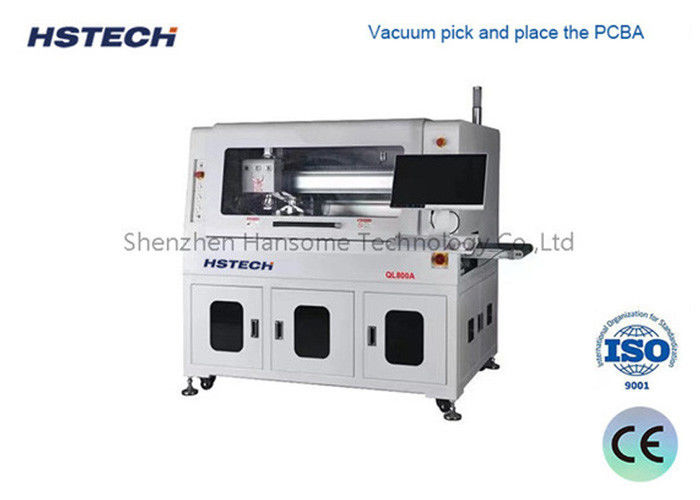

Dibangun pada presisi dan efisiensi mesin routing PCBA otomatis inline ini menggunakan sistem berbasis jig untuk menstabilkan PCBA selama routing sisi bawah.sebuah mekanisme penyerapan nozzle maju mengangkat dan posisi PCBA dengan jig sebagai unitInovasi ini memungkinkan mesin untuk menangani lubang cap, PCB melengkung, dan konfigurasi PCB tidak teratur lainnya, mengoptimalkan alur kerja dan meningkatkan produktivitas.

Fitur

Sistem berbasis vakum memastikan penanganan PCBA yang akurat.
Memotong bagian bawah dengan presisi yang disesuaikan dengan kebutuhan PCBA.
Pemotongan dua platform meningkatkan produktivitas.
Deteksi pisau patah meminimalkan waktu henti.
Integrasi mulus dengan jalur produksi otomatis.
Fungsi statistik SPC terintegrasi dengan ERP untuk keputusan berbasis data.
Fitur opsional: perubahan alat otomatis, vakum tahan ledakan, pemantauan volume udara.

Rincian teknis

Model	QL800A
Ukuran maksimum PCB	260x340mm
Ukuran PCB Min	50x50mm
Ketebalan PCB	0.4-6mm
Ketinggian transmisi	900 ± 50 mm
Arah transportasi	Dari kiri ke kanan
Kecepatan transportasi	1500mm/s ((max) Dapat disesuaikan
Mode pengisian	Jalur panduan transportasi tipe bagian
Penyesuaian lebar rel	Otomatis
Antarmuka komunikasi	SMEMA
Posisi PCB	Posisi perlengkapan
Sistem pemetik	Suapan vakum mengambil
Spindel pemotongan/kecepatan	60,000 rpm/menit, merek Jerman ((opsional 100,000 rpm/menit, merek Jerman)
Jenis pendingin	Tipe pendingin sendiri
Perubahan alat otomatis	Opsional
Periksa pisau pecah	Ya, aku tahu.
Kecepatan pemisahan	5-100mm/s
Keakuratan pemotongan	± 0,05 mm
Kit penggilingan	φ0.8 ~ φ3.0 putaran sisi kanan, batang Tungsten baja
Mengulangi keakuratan posisi	± 0,1 mm
Kecepatan bergerak koordinat	1000mm/s
Jenis pelat luar	Unit transportasi sabuk ESD / unit pengiriman panel batch
Pengumpulan limbah	Pengumpulan sampah lemari
Pemrograman prosedur	Gerber gambar impor / program pengeditan melalui sistem visual
Pasokan udara	5-8 kg/cm3
Sumber daya listrik	AC380V, 50/60Hz, 3KW
Ukuran mesin	1500x850x1600 mm
Berat badan	Sekitar 800kg

Ukuran mesin

HSTECH

Routing ukuran bawah dan pengumpul debu

HSTECH

Sistem CCD yang sangat baik dengan kamera pencitraan, lensa moritex dan sumber cahaya pengukuran tingkat, untuk mendukung kalibrasi mesin, kompensasi dan penentuan posisi,dengan stabilitas yang besar dan kapasitas anti gangguan.

HSTECH

Omnipotence vacuum suction chuck untuk memilih, menempatkan, melepaskan, dan produksi.

HSTECH

Sistem pengungkapan komposit, menggunakan sabuk anti-statis ESD untuk mengangkut produk yang dipisahkan di sisi atas, dan limbah diangkut di sisi bawah, menghemat banyak ruang dengan metode ini.

HSTECH
