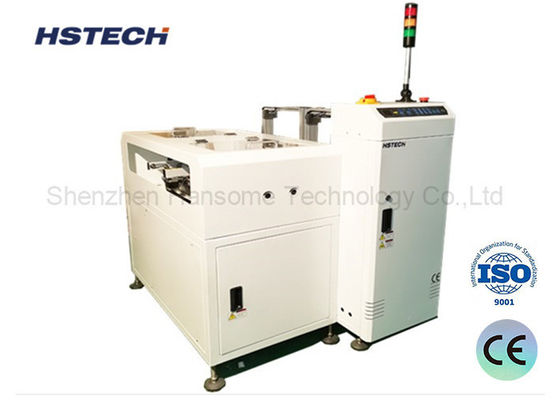

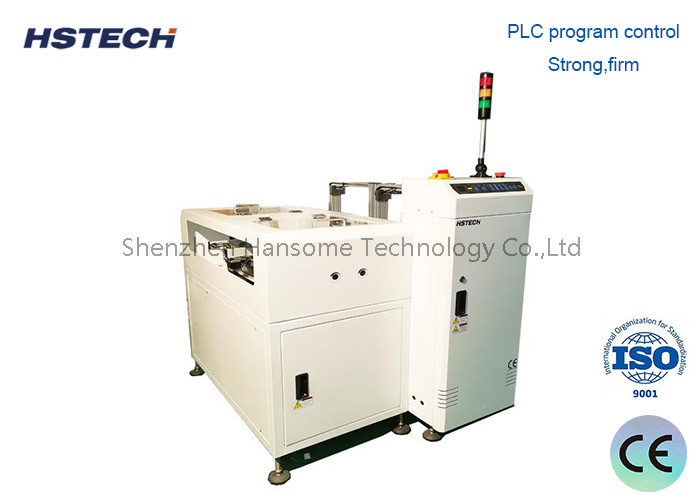

PLC dikendalikan PCB Unloader Otomatis NG/OK Papan Pemisahan

Nama merek:	HSTECH
Nomor Model:	HS-NK250
Moq:	1 set
harga:	dapat dinegosiasikan
Ketentuan Pembayaran:	T/T, Western Union, MoneyGram
Kemampuan Penyediaan:	100 set per bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Nama produk:

NG/OK Pembongkar

Ketinggian pengangkutan PCB:

910±30mm

Dimensi PCB:

50*50~330*250mm

Sumber daya listrik:

AC220V, 50/60HZ

Jumlah majalah:

Setiap rel 2 majalah

Jaminan:

1 tahun

Penggunaan:

Lini produksi SMT, jalur perakitan SMT

Kondisi:

Baru

Kemasan rincian:

Paket kayu, dengan busa

Menyediakan kemampuan:

100 set per bulan

Menyoroti:

PLC dikendalikan PCB unloader

Pengunggah PCB otomatis

NG/OK Board Separation PCB Unloader

Deskripsi Produk

Garis Produksi SMT Good / No-good board Separating Magazine NG OK PCB Unloader

Pengantar

Unit ini beroperasi setelah proses AOI (Automated Optical Inspection).dengan mulus memisahkan PCB menjadi dua kategori: nonconforming (NG) dan conforming (OK), secara otomatis mengarahkan mereka ke majalah yang ditunjuk.

Rincian teknis

Fungsi	Kumpulkan papan NG/OK secara terpisah dengan menerima sinyal.
Ketinggian transportasi	910±30mm
Arah transportasi	L~R, atau R~L
Waktu pertemuan dewan	Setiap sekitar 6 detik
Perubahan majalah dari waktu ke waktu	Sekitar 30 detik.
Sisi jalur tetap	Bagian depan
Sisi operasi	Bagian depan
Pita pengangkut	ESD
Ketebalan PCB	Min 0,6mm
Pemilihan nada	1-4 ((10mm pitch)
Sumber daya listrik	220V,50/60Hz,± 10%
Kekuatan	0.05kW
Tekanan udara	4-6Bar
Konsumsi udara	Maksimal 15L/menit
Jumlah majalah	Bagian atas:1 majalah, sisi bawah:2 majalah
Sinyal	SMEMA
Pilihan	1, mode kontrol layar sentuh. 2, Pengaturan lebar otomatis. 3, Jumlah majalah sampai kebutuhan pelanggan.

Fitur

Kontrol PLC: Dilengkapi dengan PLC untuk operasi yang tepat dan dapat diandalkan.
User-Friendly Interface: Soft-touch panel membran LED untuk kontrol intuitif.
Pitch disesuaikan: Mengakomodasi berbagai ukuran dan konfigurasi PCB.
Toggle Clamps: Aman magazine alignment untuk papan penempatan yang stabil.
Pneumatic Pusher: Tekanan diatur untuk lembut, tanpa kerusakan transfer papan.
High Throughput: Perubahan majalah yang cepat memaksimalkan efisiensi produksi.
Auto NG/OK Sorting: Integrasi AOI yang mulus untuk inspeksi dan penyortiran yang efisien.
SMEMA Std. Comms Interface: Memungkinkan integrasi yang mulus ke dalam jalur produksi melalui protokol SMEMA, memfasilitasi komunikasi dan pertukaran data yang mulus.

Model

Model	HS-NK250	HS-NK330	HS-NK390	HS-NK460
Panjang PCB yang efisien	5050~350250mm	5050~455330mm	5050~530390mm	5050~530460mm
Ketebalan PCB	Min 0,6mm	Min 0,6mm	Min 0,6mm	Min 0,6mm
Ukuran majalah	355320563mm	460400563	535460570mm	535530570mm
Dimensi mesin	195016001200mm	230017601200mm	250018801200mm	250021601200mm
Berat badan	220kg	280kg	340kg	380kg
