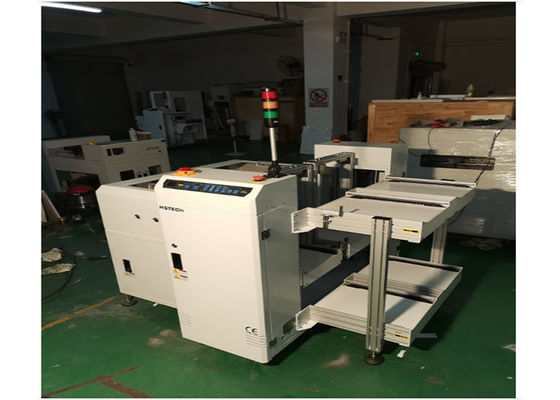

AC220V Power Supply SMT PCB Unloader dengan kontrol layar sentuh dan penyesuaian lebar otomatis

Nama merek:	HSTECH
Nomor Model:	HS-NK250
Moq:	1 set
harga:	dapat dinegosiasikan
Ketentuan Pembayaran:	T/T, Western Union, MoneyGram
Kemampuan Penyediaan:	100 set per bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Nama produk:

NG/OK Pembongkar

Ketinggian pengangkutan PCB:

910±30mm

Dimensi PCB:

50*50~330*250mm

Sumber daya listrik:

AC220V, 50/60HZ

Jumlah majalah:

Setiap rel 2 majalah

Jaminan:

1 tahun

Penggunaan:

Lini produksi SMT, jalur perakitan SMT

Kondisi:

Baru

Kemasan rincian:

Paket kayu, dengan busa

Menyediakan kemampuan:

100 set per bulan

Menyoroti:

SMT PCB Unloader ODM

Touch Screen Control PCB Unloader

Penghilang PCB dengan pengaturan lebar otomatis

Deskripsi Produk

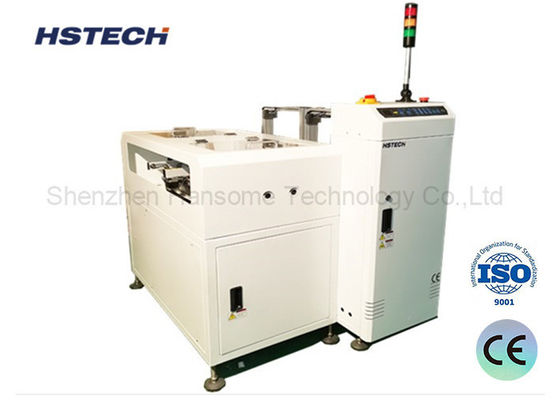

Garis Produksi SMT Good / No-good board Separating Magazine NG OK PCB Unloader

Pengantar

Unit ini digunakan di hulu proses AOI. Setelah menerima sinyal inspeksi AOI hulu,secara otomatis memisahkan papan yang tidak sesuai (NG) dan yang sesuai (OK) ke dalam majalah yang ditunjuk masing-masing, memastikan pemisahan PCB yang efisien dan terorganisir.

Rincian teknis

Fungsi	Kumpulkan papan NG/OK secara terpisah dengan menerima sinyal.
Ketinggian transportasi	910±30mm
Arah transportasi	L~R, atau R~L
Waktu pertemuan dewan	Setiap sekitar 6 detik
Perubahan majalah dari waktu ke waktu	Sekitar 30 detik.
Sisi jalur tetap	Bagian depan
Sisi operasi	Bagian depan
Pita pengangkut	ESD
Ketebalan PCB	Min 0,6mm
Pemilihan nada	1-4 ((10mm pitch)
Sumber daya listrik	220V,50/60Hz,± 10%
Kekuatan	0.05kW
Tekanan udara	4-6Bar
Konsumsi udara	Maksimal 15L/menit
Jumlah majalah	Bagian atas:1 majalah, sisi bawah:2 majalah
Sinyal	SMEMA
Pilihan	1, mode kontrol layar sentuh. 2, Pengaturan lebar otomatis. 3, Jumlah majalah sampai kebutuhan pelanggan.

Fitur

Kontrol Pemrograman PLC: Unit ini dilengkapi dengan PLC (Programmable Logic Controller) untuk kontrol pemrograman yang tepat dan andal, memastikan operasi yang lancar dan efisien.
Panel kontrol membran LED yang ramah pengguna: Dengan panel kontrol membran LED'soft touch', antarmuka intuitif dan mudah dinavigasi, memberikan pengalaman pengguna yang mulus.
Pengaturan nada yang dapat disesuaikan: Unit ini menawarkan pengaturan pitch yang dapat dipilih, memungkinkan fleksibilitas dalam mengakomodasi ukuran dan konfigurasi PCB yang berbeda.
Toggle Level Clamps untuk Alinasi Majalah: Dilengkapi dengan penjepit tingkat toggle, majalah dapat dengan mudah diselaraskan dan diamankan, memastikan penempatan papan yang akurat dan stabil.
Pneumatic Pusher dengan Regulasi Tekanan: Pusher pneumatik dirancang dengan pengaturan tekanan, memungkinkan kontrol yang tepat atas kekuatan yang diterapkan selama transfer papan, meminimalkan risiko kerusakan.
Tingkat Kinerja Tinggi dengan Pergantian Majalah yang Cepat: Unit ini memiliki kemampuan throughput yang tinggi, dilengkapi dengan waktu pergantian majalah yang singkat, memaksimalkan efisiensi produksi.
Pengelompokan Papan NG/OK secara otomatis dari AOI: Dengan integrasi yang mulus dengan sistem AOI, unit secara otomatis mengumpulkan dan menyimpan papan yang tidak sesuai (NG) dan yang sesuai (OK) dalam majalah yang terpisah,merampingkan proses inspeksi dan pemisahan.
Antarmuka Komunikasi SMEMA Standar: Dilengkapi dengan antarmuka komunikasi standar SMEMA (Surface Mount Equipment Manufacturers Association), unit ini dapat dengan mudah diintegrasikan ke dalam jalur produksi yang ada,Memfasilitasi komunikasi dan pertukaran data yang mulus.

Model

Model	HS-NK250	HS-NK330	HS-NK390	HS-NK460
Panjang PCB yang efisien	5050~350250mm	5050~455330mm	5050~530390mm	5050~530460mm
Ketebalan PCB	Min 0,6mm	Min 0,6mm	Min 0,6mm	Min 0,6mm
Ukuran majalah	355320563mm	460400563	535460570mm	535530570mm
Dimensi mesin	195016001200mm	230017601200mm	250018801200mm	250021601200mm
Berat badan	220kg	280kg	340kg	380kg
