Mesin pengikat sekrup 4 sumbu Platform Y ganda dengan pakan sedotan

Mesin pengikat sekrup 4 sumbu Platform Y ganda dengan pakan sedotan

Nama merek:	HSTECH
Nomor Model:	HS-SL5331
Moq:	1 set
harga:	negotiable
Ketentuan Pembayaran:	T/T, Western Union, Moneygram
Kemampuan Penyediaan:	100 set per bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Nama produk:

Mesin pengikat sekrup 4 sumbu

Makan:

Pemberian Makan Hisap

Pengumpan Sekrup:

Tunggal, atau dua yang disesuaikan

Sekrup Kompatibel:

M1-M6, Atau Disesuaikan

Rentang bergerak:

500*300*300*100mm

Bahan:

Aluminium

Kemasan rincian:

bungkus kayu

Menyediakan kemampuan:

100 set per bulan

Menyoroti:

Mesin pengikat sekrup 4 sumbu

Mesin pengikat sekrup platform Y ganda

Mesin pengikat sekrup dengan pakan hisap

Deskripsi Produk

Mesin pengikat sekrup 4 sumbu Platform Y ganda dengan pakan sedotan

Pengantar

Mesin sekrup ini adalah mesin pengikat sekrup yang banyak digunakan, kompatibel untuk banyak industri, ponsel pintar, PC, perangkat listrik, industri furnitur, dll. Ini adalah mesin pengunci sekrup 4 sumbu,dengan stasiun kerja ganda, penggerak sekrup tunggal dan satu feeder, seluruh mesin termasuk sistem pakan dan sistem penguncian sekrup, bagian pakan yang bertanggung jawab untuk mesin pengaturan sekrup,adalah jenis sekrup yang relatif sederhana yang disusun dalam barisan untuk tujuan meningkatkan efisiensi kerja.

Fitur

1, Banyak digunakan, volume kecil, dapat menghubungkan jalur produksi otomatis, nyaman untuk penggantian produk.
2, Dengan fungsi inspeksi cerdas, inspeksi miss terkunci, terkunci tidak stabil, sekrup longgar dan sebagainya.
3, Double Y platform, sehingga operator dapat memuat secara bergantian

4, 4 operasi sumbu, bergerak rentang 500 * 300 * 300 * 100mm.
5, Tingkat otomatisasi yang tinggi, operasi yang mudah yang dapat dikuasai dan debug dengan cepat oleh staf.
6, Tampilan layar sentuh atau mengajar liontin programmable mencapai lebih banyak operasi, setelah mengatur pemrograman, mesin dapat dimasukkan ke dalam produksi, juga mudah untuk manajemen.

7, Operasi yang mudah, operator dapat mengoperasikan beberapa mesin pada saat yang sama.

8, Dengan fungsi deteksi kebocoran, jika sekrup tidak mengisi di tempat itu dapat mengisi terus-menerus atau memulai pemrosesan alarm.

Struktur mekanik
Mengadopsi desain lengan robot 4-DOF, termasuk tiga sumbu linier X/Y/Z dan sumbu putar R
Struktur mekaniknya kompak dan menempati area kecil, cocok untuk integrasi ke dalam jalur produksi
Mengadopsi bantalan kekuatan tinggi, inertia rendah dan bagian transmisi, gerakan fleksibel dan efisien

Sistem kontrol cerdas
Kontroler PLC kelas industri terintegrasi, mendukung beberapa bahasa pemrograman
Dilengkapi dengan layar sentuh interaktif manusia-komputer, mudah dioperasikan antarmuka
Dengan fungsi cerdas seperti identifikasi otomatis posisi sekrup dan optimalisasi parameter pengetatan sekrup

Sistem penggaris sekrup
Mengadopsi kepala sekrup listrik presisi tinggi dan dilengkapi dengan sensor torsi
Mendukung beberapa mode pengetatan seperti kekuatan konstan dan kecepatan konstan untuk memastikan kualitas pengetatan
Kontrol torsi pengetatan, kecepatan dan parameter lainnya yang dapat diprogram, cocok untuk sekrup dengan spesifikasi yang berbeda

Sistem panduan visual
Kamera CCD definisi tinggi terintegrasi untuk mewujudkan identifikasi otomatis posisi lubang sekrup
Dikombinasikan dengan algoritma penglihatan mesin, secara otomatis mengoreksi jalur pengetatan sekrup
Dapat mendeteksi status mengencangkan sekrup dan memberikan umpan balik yang tepat waktu dan penyesuaian

Skenario aplikasi
Berlaku pada pembuatan produk elektronik yang membutuhkan perakitan sekrup presisi tinggi
Seperti perakitan produk elektronik kecil seperti ponsel, komputer, dan peralatan rumah tangga
Juga dapat digunakan untuk perakitan pengikat di industri seperti mobil dan aerospace

Spesifikasi

Model	HS-SL5331
Nama produksi	Mesin penguncian sekrup otomatis 4 sumbu
Rentang bergerak ((X/Y1/Y2/Z)	500300300*100mm
Kecepatan bergerak sumbu X/Y1/Y2	Motor loop tertutup: 1-800mm/s
Kecepatan bergerak sumbu Z	Motor loop tertutup: 1-300mm/s
beban maksimum pada sumbu X/Y1/Y2	Motor loop tertutup: 5KG
beban maksimum sumbu Z	Motor loop tertutup: 3KG
Sumber daya listrik	AC110V/220V, 50/60Hz
Keakuratan Ulang	± 0,02 mm
Dokumen pendukung	CAD CorelDraw
Sekrup yang cocok	M1-M6
Dimensi mesin	746585800mm
Berat mesin	65kg

Merek bagian utama

1, Motor: Shinano 2, Panduan: Hiwin 3, Saklar fotoelektrik: Omron 4, Sumber daya: Meanwell

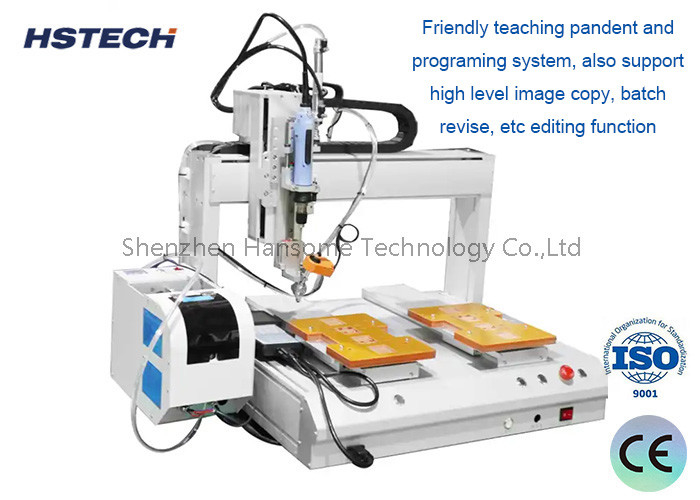

Mesin pengikat sekrup 4 sumbu Platform Y ganda dengan pakan sedotan 0

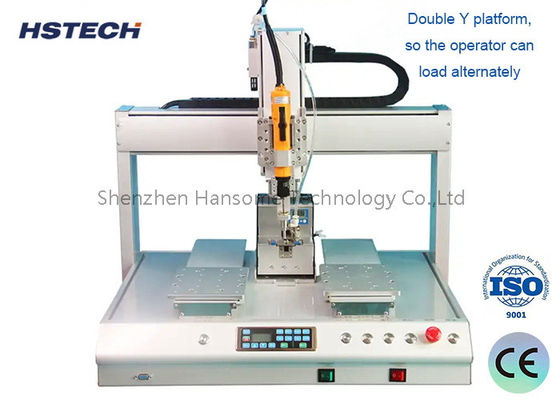

Mesin pengikat sekrup 4 sumbu Platform Y ganda dengan pakan sedotan 1
