Mesin Router PCB Presisi Tinggi yang Baru Dengan Platform Dual Untuk Depaneling

Mesin Router PCB Presisi Tinggi yang Baru Dengan Platform Dual Untuk Depaneling

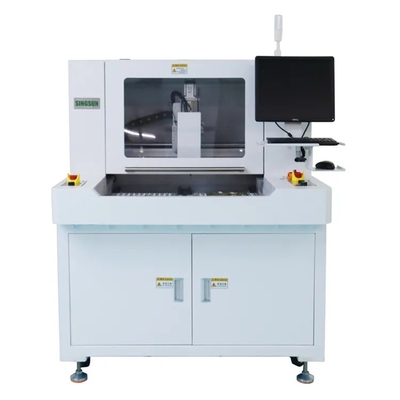

Mesin PCB Router RM-F550 ini adalah mesin Router yang baru dikembangkan.Mesin mengadopsi platform yang sangat stabil untuk memastikan presisi kerja, ukuran platform kerja adalah 300 * 350mm.

Mesin ini menyediakan pemrograman "visual" yang ramah pengguna untuk pemrograman online yang cepat dan akurat,dan juga dapat mendeteksi proses penataan.

Ini PCB Separator mengadopsi x, y, z servo motor dan sistem penggerak dan sekrup bola, garis panduan rel memastikan mesin berjalan lancar dan tepat, bergerak akurasi kurang dari 0,01mm, rute akurasi kemudian 0.05 mm.
Desain stasiun kerja ganda berputar membuat berjalan terus menerus, sangat meningkatkan efisiensi produksi. Mesin ini dilengkapi dengan resolusi tinggi CCD,menggunakan metode pemrograman langsung mengajar dengan crosscursor dari CCD, sangat mudah dioperasikan, perangkat lunak dapat mengeksekusi titik, garis, busur, lingkaran dll perintah untuk memotong bentuk yang berbeda dari papan panel, itu memiliki fungsi penentuan posisi tanda,dapat secara otomatis mengoreksi pergeseran koordinat ketika posisi PCB berubah.PC industri, sistem Windows dan perangkat lunak bahasa Inggris yang dikembangkan sendiri membuat pemrograman dan operasi sangat mudah Dilengkapi dengan kualitas, pendingin udara umur panjang spindle routing.External Silence Vacuum Cleaner menyediakan lingkungan kerja yang bersih dan berisik rendah .Milling cut dapat digunakan sebagai 2 atau 3 bagian, hanya mengatur parameter pada sofeware, itu telah sangat diperpanjang milling cut 'hidup.Dilengkapi dengan kipas anti-statis ionisasi yang dapat menghilangkan statis dan menghilangkan debu

Fitur Utama

2, 4 sumbu kontrol gerak dasar pada resolusi tinggi CCD aliansi vicual, menggunakan platform ganda untuk membuat produksi lebih efisien.

3, spindle routing merek Jerman, kecepatan 40000 ~ 60000 rpm.

4, Taiwan Hiwin brand guide, pastikan sistem bergerak presisi dan halus.

5Setelah pemotong memotong jarak tertentu, ia akan secara otomatis naik dan turun ke posisi pisau yang belum dipotong lainnya.

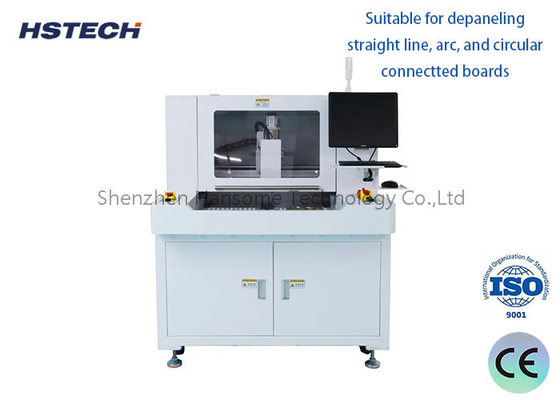

6, Cocok untuk penataan garis lurus, busur, dan papan terhubung melingkar.

7, Substrat PCB ditempatkan dengan proses geser berkelanjutan dua tahap untuk mengurangi waktu tunggu dan meningkatkan produksi.

Penghapusan

Aplikasi

Pengecoran kontur PCBA:
Menggunakan teknologi pemotongan CNC presisi tinggi, dimungkinkan untuk memotong secara akurat sepanjang garis besar PCBA.
Hal ini memastikan akurasi ukuran PCBA dan menghilangkan bahan tepi berlebih.

Pengeringan PCBA:
Berdasarkan pemotongan kontur, permukaan PCBA dapat dipotong halus dan dibor.
Hal ini membantu meningkatkan kualitas penampilan PCBA dan meningkatkan keandalan.

Pengolahan perforasi PCB:
Mesin routing offline juga dapat digunakan untuk memproses lubang tambahan pada PCBA, seperti lubang stud pemasangan.
Pengolahan perforasi presisi ini kondusif untuk pemasangan dan perakitan PCBA selanjutnya.

Perbaikan komponen:
Selama proses produksi PCBA, sejumlah kecil komponen kadang-kadang dapat rusak atau salah selaras.
Mesin routing offline dapat memperbaiki masalah ini, seperti membongkar dan menempelkan kembali, menyolder ulang, dll.

Produksi sampel uji:
Mesin routing offline dapat digunakan untuk menghasilkan sejumlah kecil sampel PCBA atau produk uji coba.
Hal ini kondusif untuk verifikasi proses dan pengujian sebelum produksi massal.

Rincian mesin
