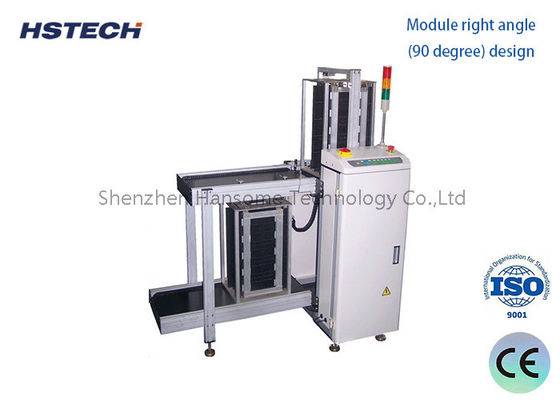

Pemuat PCB Kontrol Layar Sentuh Warna Sejati dengan Tampilan Lampu Menara dan Waktu Pemuatan 6 Detik

Pemuat PCB Kontrol Layar Sentuh Warna Sejati dengan Tampilan Lampu Menara dan Waktu Pemuatan 6 Detik

Nama merek:	HSTECH
Nomor Model:	HS-250LD
Moq:	1 set
harga:	negotiable
Ketentuan Pembayaran:	T/T, Western Union
Kemampuan Penyediaan:	50 set per bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Nama Produk:

pemuat PCB

Warna:

Putih

Catu daya:

AC110V/220V,50/60Hz

Plc:

mitsubishi

Menyampaikan:

Schneider

Saklar optoelektrik:

OMRON

Kemasan rincian:

bungkus kayu

Menyediakan kemampuan:

50 set per bulan

Menyoroti:

Pemuat PCB Kontrol Layar Sentuh Warna Sejati

Peralatan penanganan PCB untuk layar lampu menara

Waktu Pemuatan 6 Detik Pemuat Majalah SMT

Deskripsi Produk

Kontrol Layar Sentuh Warna Sejati PCB Loader

Peralatan Penanganan PCB canggih ini dengan Tampilan Lampu Menara berfungsi sebagai titik awal untuk lini produksi SMT, secara otomatis mendorong PCB dari majalah ke sistem konveyor hilir.

Ikhtisar Produk

PCB Loader adalah peralatan khusus yang dirancang untuk pemuatan otomatis papan sirkuit cetak. Fungsi utamanya melibatkan pengambilan bahan secara otomatis dari rak bahan mentah dan memuatnya secara tepat ke dalam lini produksi atau peralatan proses selanjutnya.

Prinsip Kerja

Terdiri dari komponen rak, cangkir hisap vakum, dan platform servo XY, PCB loader menggunakan tekanan negatif vakum untuk menyerap PCB. Platform secara tepat mengontrol lintasan gerakan untuk mentransfer PCB dari rak ke posisi yang ditentukan, dengan seluruh proses otomatis melalui sistem kontrol untuk operasi pemuatan yang cepat dan efisien.

Fitur Utama

Otomatisasi tinggi: Pengambilan dan penempatan PCB sepenuhnya otomatis tanpa intervensi manual
Pemuatan presisi: Akurasi penentuan posisi yang dapat diulang dalam ±0.05mm
Desain adaptif: Penyesuaian posisi cangkir hisap otomatis untuk berbagai ukuran PCB
Efisiensi tinggi: Kapasitas pemuatan rata-rata 300-500 buah per jam
Penghematan tenaga kerja: Pengurangan signifikan dalam intensitas dan biaya pemuatan manual

Aplikasi

Manufaktur PCB: Pemuatan otomatis papan kosong ke peralatan patch SMT dan mesin solder gelombang
Perakitan Elektronik: Memuat PCB yang dirakit ke peralatan pengujian dan pengemasan
Operasi Perbaikan: Pemuatan cepat dan akurat PCB yang diperbaiki ke peralatan perbaikan

Spesifikasi Teknis

Model	HS-250LD	HS-330LD	HS-390LD	HS-460LD
Tegangan	AC110V/220V, 50/60Hz, fase tunggal, maks 300A
Dimensi PCB	(50×50)~(350×250)	(50×50)~(455×330)	(50×50)~(530×390)	(50×50)~(530×460)
Dimensi Majalah	355×320×565	460×400×565	535×460×565	535×530×565
Suplai Udara	0.4~0.6Mpa
Tinggi Transportasi	920±20mm (standar)
Waktu Pemuatan	6 detik
Waktu Penggantian Majalah	Sekitar 20 detik
Arah Transportasi	Kiri ke Kanan atau Kanan ke Kiri (opsional)
Ketebalan PCB	Minimum 0.4mm
Pitch	1-4 (langkah 10mm)
Komunikasi	SMEMA
Dimensi Mesin	1100×780×1200	1400×860×1200	1500×920×1200	1600×1120×1200
Berat	Kira-kira 140kg	Kira-kira 180kg	Kira-kira 220kg	Kira-kira 230kg

Fitur Lanjutan

Kontrol layar sentuh warna sejati
Mitsubishi PLC
Kapasitas majalah: atas 1, bawah 1, atau disesuaikan
Pitch selektif: 10mm, 20mm, 30mm, 40mm
Arah transportasi PCB: Kiri ke Kanan atau Kanan ke Kiri (opsional)
Pemilihan mode jalan manual/otomatis
Rel depan tetap atau rel belakang tetap (opsional)
Tinggi standar untuk aplikasi SMT (920±20mm)
Tampilan lampu menara
Kompatibilitas sinyal SMEMA

Pengemasan & Pengiriman

Item	PCB Loader
Paket	1 set per karton kayu untuk keamanan
Dimensi Eksternal	1100×780×1200mm
Berat	Kira-kira 140-230kg
Pengiriman	Kira-kira 15-20 hari kerja
Pembayaran	D/P, T/T, Western Union, MoneyGram
Pelabuhan	Shenzhen
Opsi Pengiriman	A. Melalui Kurir: 4-7 Hari Kerja dengan penawaran khusus B. Melalui Udara: 7 Hari Kerja di bandara yang ditunjuk C. Melalui Laut: 20-25 Hari Kerja di pelabuhan yang ditunjuk
