Memperkenalkan

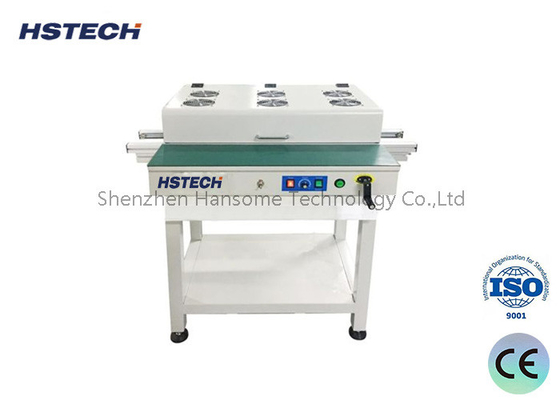

Conveyor SMT cocok untuk koneksi antara jalur produksi SMT dan AI. Ini juga dapat digunakan untuk penyangga PCB, inspeksi, pengujian atau penyisipan manual komponen elektronik.Hal ini juga dapat digunakan untuk koneksi sinyal dengan peralatan lain. Platform penghubung dibagi menjadi jalur tunggal, jalur ganda, lift teleskopik. Hari ini kami akan memperkenalkan prinsip kerja dan fitur produk dari stasiun docking.

Fitur

1, Ketebalan mesin stainless steel yang stabil.

2, Max 390mm PCB lebar, tangan crand lebar penyesuaian.

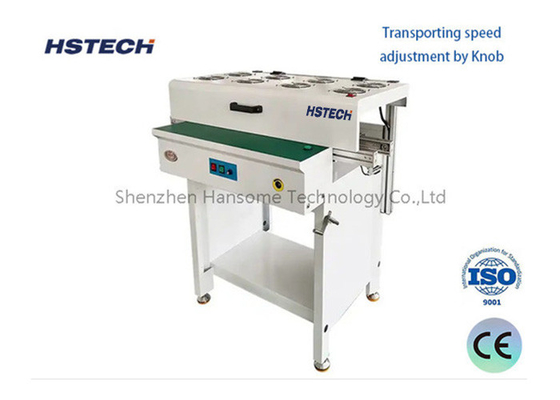

3, Pengaturan kecepatan transportasi oleh Knob.

4, ESD meja kerja warna hijau.

5, aluminium paduan transportasi rel.

6, LED tombol kontrol, kecepatan pengaturan motor.

7, Fungsi opsional tersedia, lampu menara, inspeksi, penutup debu, dll

8, Persyaratan disesuaikan tersedia.

9, Panjang tersedia, 600mm, 1000mm, 1500mm, atau opsional.

10, sinyal SMEMA untuk koneksi inline.

Struktur dasar dan prinsip kerja:
SMT Conveyor terdiri dari conveyor belt, bracket, motor, sensor dan komponen lainnya.
Pita pengangkut dapat terus memindahkan PCB melalui drive motor.
Sensor digunakan untuk mendeteksi posisi dan status PCB untuk memastikan otomatisasi proses pengangkutan.
Bracket memberikan dukungan mekanis dan dapat disesuaikan untuk menampung PCB dengan ukuran yang berbeda.

Model dan aplikasi umum:
Lebarnya berkisar dari 300 mm hingga 600 mm untuk menampung PCB dengan spesifikasi yang berbeda.
Kecepatan pengangkutan umumnya 0,1-1,0 m/menit dan dapat disesuaikan sesuai permintaan.
Ini banyak digunakan dalam peralatan lini produksi SMT seperti mesin penempatan, oven reflow, dan peralatan pengujian.
Hal ini juga dapat digunakan dalam perakitan elektronik lainnya dan proses pengujian yang membutuhkan pengangkutan PCB otomatis.

Pertimbangan seleksi dan integrasi:
Pilih lebar dan panjang conveyor yang tepat sesuai dengan ukuran PCB dan tata letak jalur produksi.
Memastikan kompatibilitas antarmuka dengan peralatan hulu dan hilir untuk mencapai docking yang mulus.
Pertimbangkan faktor lingkungan kerja dan pilih desain yang sesuai seperti tahan debu dan anti-statis.
Pilih sistem kontrol yang dapat diandalkan untuk memastikan stabilitas dan kebalikan proses pengangkutan.

Spesifikasi

1.Terutama digunakan dalam peralatan jalur produksi SMT dan peralatan link antara transfer, stop board fungsi.
2. Menurut kebutuhan untuk meningkatkan deteksi, fungsi switching, NG, memori data dan fungsi lainnya.
3. Badan peralatan kekuatan tinggi untuk memastikan stabilitas peralatan.
4. Sekrup stainless steel halus dapat menyesuaikan lebar rel.
5Gunakan slot aluminium khusus untuk membuat jalur transfer untuk mencegah PCB macet.
6Sistem kontrol dikendalikan PLC dengan antarmuka sinyal SMEMA standar.
8Piring meja kerja, pencahayaan, penutup debu statis, kipas pendingin dapat ditambahkan sesuai kebutuhan.
9Berbagai bentuk dapat disesuaikan sesuai dengan perencanaan ukuran situs pelanggan atau persyaratan produksi produk, sehingga memudahkan pelanggan untuk memilih struktur yang paling wajar.
