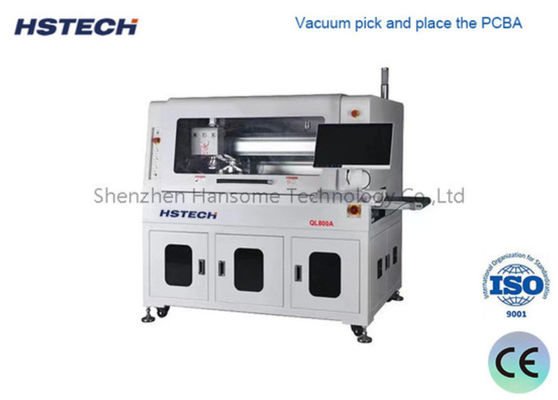

Mesin Router PCB Routing Bagian Bawah Otomatis dengan Kompatibilitas Sistem ERP dan Pemotongan Dual Platform

Nama merek:	HSTECH
Nomor Model:	RM-F550
Moq:	1 set
harga:	negotiable
Ketentuan Pembayaran:	D/P,T/T,Western Union
Kemampuan Penyediaan:	20 set per bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Nama Produk:

Mesin Router PCBA Offline

platform:

Dobel

Platform kerja:

300 * 350mm

Keakuratan Ulang:

± 0,01

Akurasi pemotongan:

±0,03

Dimensi Mesin:

1200*1050*1440mm(L*L*T)

Kemasan rincian:

bungkus kayu

Menyediakan kemampuan:

20 set per bulan

Menyoroti:

Mesin Router PCB Perutean Sisi Bawah Otomatis

Kompatibilitas Sistem ERP Mesin Router PCB Depaneling

Mesin Router PCBA Pemotong Platform Ganda

Deskripsi Produk

Mesin Router PCB Routing Bagian Bawah Otomatis dengan Kompatibilitas Sistem ERP

Mesin pemasangan kabel otomatis PCBA tertanam ini dirancang khusus untuk operasi routing otomatis sisi bawah PCBA yang terpasang pada perlengkapan.nozzle mesin menggunakan hisap vakum untuk memegang PCBA dengan aman ke perlengkapan, memfasilitasi pemisahan lubang berlubang, PCB melengkung, dan PCB yang tidak teratur lainnya.

Fitur Utama

Sistem PCBA Vacuum Pick & Place
Kemampuan Memotong Bagian Bawah
Pemotongan Platform Ganda
Deteksi Alat yang Rusak
Sambungan jalur otomatis
SPC Statistics & ERP Matching
Opsional: Perubahan alat otomatis, Penyedot debu tahan ledakan, Pemantauan udara

Spesifikasi Teknis

Model	QL800A
Ukuran PCB maksimal	260x340mm
Ukuran PCB Min	50x50mm
Ketebalan PCB	0.4-6mm
Ketinggian transmisi	900 ± 50 mm
Arah Pengangkutan	Dari kiri ke kanan
Kecepatan Pengangkutan	1500mm/s (maksimal) Dapat disesuaikan
Mode Pemuatan	Jalur panduan transportasi tipe bagian
Penyesuaian Lebar Kereta Api	Otomatis
Antarmuka Komunikasi	SMEMA
Posisi PCB	Fittings Posisi
Sistem Pemilihan	Pengambilan Penyedutan Vakum
Spindle pemotong/kecepatan	60,000 rpm/menit, merek Jerman (opsional 100,000 rpm/menit, merek Jerman)
Jenis pendingin	Tipe Self-Cooled
Perubahan alat otomatis	Opsional
Periksa Alat Putus	Ya, aku tahu.
Kecepatan Pemisahan	5-100mm/s
Keakuratan Pemotongan	± 0,05mm
Kit penggilingan	φ0.8 ~ φ3.0 Rotasi sisi kanan, batang Tungsten Steel
Mengulangi Keakuratan Posisi	± 0,1 mm
Koordinasi Kecepatan Gerak	1000mm/s
Jenis pelat luar	ESD Belt Transportation / Batch Panel Forwarding Unit
Pengumpulan Limbah	Pengumpulan Lemari Limbah
Pemrograman Proses	GERBER Mengimpor / Mengedit Gambar Program Melalui Sistem Visual
Pasokan Udara	5-8 kg/cm3
Sumber Daya	AC380V, 50/60Hz, 3KW
Ukuran Mesin	1500x850x1600 mm
Berat badan	Sekitar 800kg

Sistem Penglihatan Lanjutan

Sistem CCD yang sangat baik dengan kamera pencitraan, lensa Moritex, dan sumber cahaya tingkat pengukuran mendukung kalibrasi mesin, kompensasi,dan posisi dengan stabilitas yang luar biasa dan kapasitas anti gangguan.

Sistem Penanganan Vakum

Chuck penghisap vakum omnipotent untuk pengambilan, penempatan, pengungkapan, dan operasi produksi.

Sistem Pengungsian Komposit

Menggunakan sabuk anti-statis ESD untuk mengangkut produk terpisah di sisi atas sementara limbah diangkut di sisi bawah, menghemat ruang yang signifikan melalui metode yang efisien ini.

Gambar Produk

Perbandingan Kemasan dan Operasi
