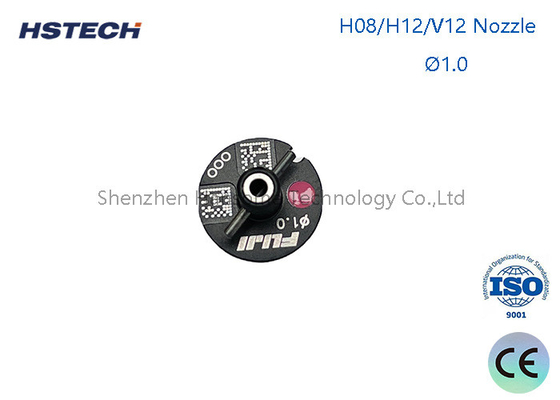

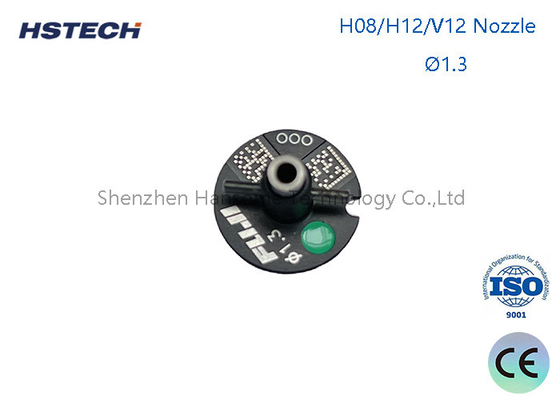

Original SMT NOZZLE FUJI NXT H08M Baru Penggunaan Untuk SMD Komponen Lengkap

SMT NOZZLE FUJI NXT H08M Baru Asli Penggunaan Untuk SMD Komponen Spesifikasi Lengkap Dan Model

Memperkenalkan
Nozzle SMT dipasang di kepala tambalan dan digunakan untuk mengambil tambalan komponen dan memasang mereka pada papan sirkuit.persyaratan yang lebih tinggi telah ditempatkan pada akurasi mesin penempatan, serta persyaratan yang lebih tinggi untuk ketepatan dan kualitas nozel SMT.

Nozzle SMT (Surface Mount Technology) adalah alat penting yang digunakan dalam peralatan penempatan otomatis untuk komponen elektronik, digunakan untuk mengambil dan menempatkan komponen elektronik kecil.Ada banyak jenis nozzle SMT sesuai dengan kebutuhan yang berbeda, yang umum termasuk:

Selain itu, ada beberapa jenis nozel khusus, seperti nozel berputar, nozel siku, dll, yang dapat dipilih dan digunakan sesuai dengan persyaratan penempatan tertentu.Perlu dicatat bahwa nozel yang berbeda cocok untuk komponen elektronik dengan ukuran dan bentuk yang berbedaMemilih jenis nozzle yang tepat sangat penting untuk efisiensi dan kualitas pekerjaan penempatan.

Bentuk nozel

Bentuk muncung hisap meliputi lubang persegi, lubang bulat, alur V, dll. Muncung hisap yang dibuat khusus umumnya memilih titik hisap datar berdasarkan bentuk bahan.Beberapa dibuat menjadi muncung hisap memanjang yang membentang ke alur bahan untuk menyerapnya rataBeberapa dibuat menjadi bentuk kembali berdasarkan tepi bahan, dan beberapa dibuat menjadi titik hisap dua sisi. Jika ujungnya datar, jika tengahnya tidak rata, jembatan harus dibangun.Beberapa bahan lengket dan sulit dipadamkan, jadi Anda perlu untuk membuat beberapa alur di dinding muncung hisap atau membuat kepala karet.
Selama penggunaan nozel SMT, perhatian harus diberikan pada pembersihan dan pemeliharaan sehingga nozel dapat didaur ulang dan mengurangi biaya produksi.

Bagian dari model nozzle FUJI

H08M 3.7 nozel

H08M 7.0 nozel

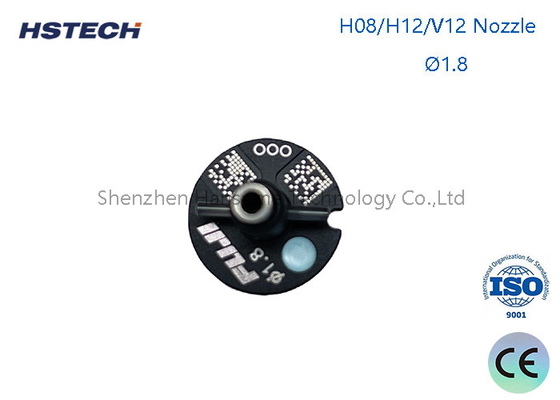

H08M 1.8 nozel

H08M 2.5 nozel

H02F 10.0G nozel AA6NF04

H02F 7.0G nozel AA6NE0

Nozzle H02F 7.0G

Alasan mengapa nozzle SMT gagal untuk mengambil komponen

(1) Tekanan negatif vakum tidak cukup. Ketika nozzle hisap mengambil komponen, tekanan negatif tertentu dihasilkan di nozzle hisap,yang menyerap komponen ke nozzle hisapUntuk menentukan apakah komponen yang diambil oleh nozzle hisap tidak normal, metode deteksi tekanan negatif umumnya digunakan.Ketika tekanan negatif Ketika nilai deteksi sensor berada dalam kisaran tertentu, mesin menganggap penghisapan normal, jika tidak, mesin menganggap penghisapan buruk.

(2) Muncung hisap sudah usang. deformasi, penyumbatan, dan kerusakan muncung hisap menyebabkan tekanan udara yang tidak cukup, menyebabkan komponen tidak dapat disedot.tingkat keausan dari muncung hisap harus diperiksa secara teratur dan yang serius harus diganti.

(3) Pengaruh pengumpan, pengumpan memberi makan dengan buruk (perlengkapan pengumpan rusak), lubang sabuk material tidak terjebak pada perlengkapan pengumpan, ada benda asing di bawah pengumpan,Garis lingkaran sudah rusak), sabuk tekanan Tutup, pegas dan mekanisme pengoperasian lainnya dapat cacat, berkarat, dll, yang dapat menyebabkan komponen disedot ke samping, berdiri, atau tidak dapat disedot.Pemeriksaan harus dilakukan secara teratur dan masalah harus ditangani secara tepat waktu untuk menghindari sejumlah besar limbah komponen.

(4) Pengaruh dari ketinggian hisap. ketinggian hisap yang ideal adalah ketika muncung mesin penempatan bersentuhan dengan permukaan komponen dan kemudian menekan ke bawah 0,05 mm.Jika kedalaman depresi terlalu besarJika kondisi hisap dari komponen tertentu tidak baik, ketinggian hisap dapat disesuaikan sedikit ke atas.seperti 0.05mm.

(5) Masalah dengan bahan yang masuk. Ada masalah kualitas dalam kemasan komponen chip yang diproduksi oleh beberapa produsen.adhesi antara pita kertas dan film plastik terlalu besar, dan ukuran tong sampah terlalu kecil.
