Nozzle SMT Keramik Presisi Serbaguna untuk JUKI 504 pada Seri JUKI 2000

Nozzle SMT Keramik Presisi Serbaguna untuk JUKI 504 pada Seri JUKI 2000

Fitur

1Produksi berkualitas tinggi: Nozzle Fuji dikenal karena kualitas dan keandalan yang tinggi.mengalami pengolahan dan pengujian presisi untuk memastikan kinerja dan daya tahan merekaFuji berkomitmen untuk menyediakan nozel yang dapat diandalkan untuk memenuhi persyaratan ketat dari industri manufaktur elektronik.
2. Multifungsi: Nozzle Fuji memiliki berbagai fleksibilitas dan dapat digunakan untuk menangani berbagai ukuran dan jenis komponen.termasuk mesin SMT, mesin pengelasan aliran kembali, dll. Nozzle Fuji dapat digunakan untuk mengambil dan memasang komponen tipe chip, seperti resistor, kapasitor, chip, dll.
3. Posisi presisi tinggi: Desain nozzle Fuji adalah tepat dan memiliki kemampuan posisi yang sangat baik.Mereka dapat dengan akurat memilih dan menempatkan komponen pada posisi target pada papan sirkuit cetak, memastikan pemasangan dan pengelasan yang tepat. posisi presisi tinggi ini membantu meningkatkan efisiensi dan kualitas produksi.
4. Penggantian cepat: Desain nozzle Fuji mudah diganti dan dirawat. Dalam proses manufaktur elektronik,perlu untuk mengganti nozel sesuai dengan persyaratan perakitan dan jenis komponenFungsi penggantian cepat dari nozzle Fuji dapat mengurangi waktu henti dan meningkatkan efisiensi produksi.

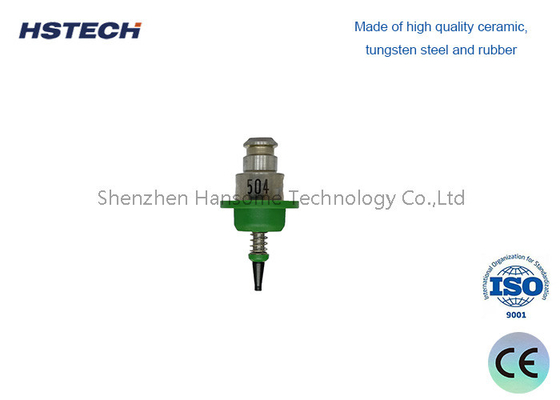

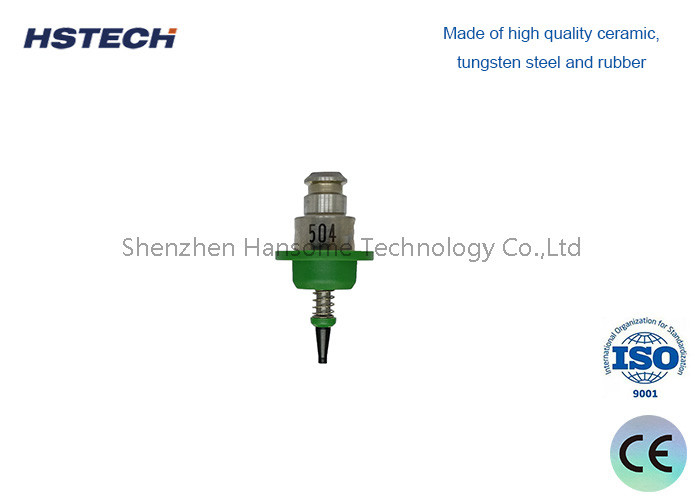

Nozzle JUKI 504 ini digunakan untuk seri JUKI 2000 Chip Mounter, untuk SMD pick and place, itu terbuat dari Keramik berkualitas tinggi, Tungsten Steel dan Karet.

Spesifikasi

Nozzle SMT (Surface Mount Technology) adalah komponen penting yang digunakan dalam peralatan SMT otomatis.Fungsi utamanya adalah untuk menghapus komponen permukaan dari feeder dan menempatkan mereka pada papan PCBPrinsip struktur dari nozzle hisap adalah sebagai berikut:

1Prinsip inflasi: Nozzle hisap biasanya mengadopsi prinsip inflasi, yang menghasilkan atau menerapkan tekanan negatif di dalam nozzle untuk menyerap komponen SMT.Biasanya ada rongga di dalam nozel hisap, yang terhubung ke sumber udara dan sistem vakum. Ketika elemen hisap diperlukan, tekanan negatif diterapkan pada rongga, membuat muncung hisap lingkungan tekanan negatif.

2. Struktur cangkir hisap: Ujung muncung hisap biasanya dilengkapi dengan cangkir hisap, yang memiliki beberapa lubang kecil.udara akan tersedot melalui lubang kecil pada cangkir hisapCangkir hisap biasanya terbuat dari bahan lunak untuk mengakomodasi komponen dengan ukuran dan bentuk yang berbeda.

3Prinsip kontak: Ketika cangkir hisap dari muncung bersentuhan dengan permukaan komponen SMT, karena tekanan negatif, segel terbentuk antara cangkir hisap dan komponen,memungkinkan komponen untuk diserap dengan kuat pada nozzleDalam proses ini, gaya kontak antara nozzle dan komponen harus tepat, mempertahankan kekuatan penyerapan yang cukup sambil menghindari kerusakan pada komponen.

Model nozzle seri JUKI 2000

E36087290A0 JUKI NOZZLE 500 ASSY.1.0 x 0.5
E36007290A0 JUKI NOZZLE 501 RAPORT 0.7 × 0.4
E36017290A0 JUKI NOZZLE 502 PEMASANGAN O 0.7/O 0.4
E36027290A0 JUKI NOZZLE 503 RATUP O 1.0/O 0.6
E36037290A0 JUKI NOZZLE 504 PEMASANGAN O 1.6/O 1.0
E36047290A0 JUKI NOZZLE 505 RAPORT O 3.5/O 1.7
E36057290A0 JUKI NOZZLE 506 RAPPING O 5.0/O 3.2
E36067290A0 JUKI NOZZLE 507 PEMASANGAN O 8.5/O 5.0
E36077290A0 JUKI NOZZLE 508 RAPORT O 9.5/O 8.0
