Sistem Pembersihan Gambar Dan Sistem Optik GKG Platform Jacking Penyesuaian Khusus Printer Paste Solder Otomatis

Nama merek:	HSTECH
Nomor Model:	HS-GLE
Moq:	1 set
harga:	dapat dinegosiasikan
Ketentuan Pembayaran:	T/T, Western Union, MoneyGram
Kemampuan Penyediaan:	100 set per bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Nama produk:

Pencetak pasta solder otomatis

Jaminan:

1 tahun

Pengendalian:

Layar sentuh

Merek Relai:

Schneider

sakelar optoelektronik:

Omron

Bahan:

Aluminium paduan

Kondisi:

Baru

Sinyal:

SMEMA

Aplikasi:

Majelis Elektronik

Warna:

Perak

Sistem kontrol:

PLC

OEM/ODM:

Tersedia

Konsumsi Daya:

200W

Jenis:

Otomatis

Kemasan rincian:

bungkus kayu

Menyediakan kemampuan:

100 set per bulan

Deskripsi Produk

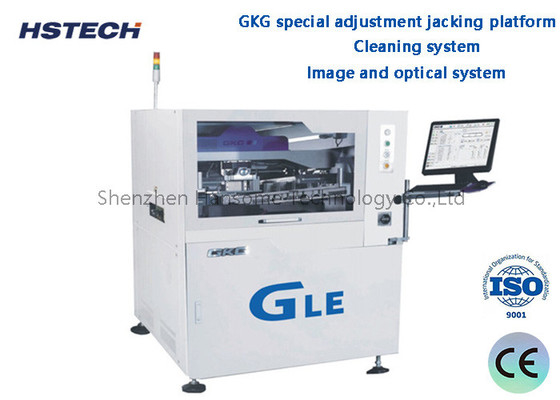

Sistem Pembersihan Gambar Dan Sistem Optik GKG Platform Jacking Penyesuaian Khusus Printer Paste Solder Otomatis

Pengantar

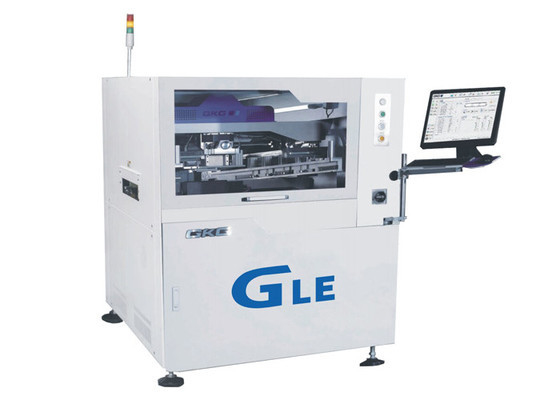

GLE Mesin cetak pasta solder otomatis adalah mesin high-end untuk aplikasi skala besar SMT. Lebar Gt-S hanya 2830mm. Ini dapat dengan sempurna memenuhi persyaratan proses pencetakan 01005,0.3pitch dan jarak halus lainnya, itu presisi tinggi dan kecepatan tinggi.

Fitur

1, GKG khusus pengaturan jacking platform. stabil dan mudah diatur, dapat dengan cepat menyesuaikan pin jacking tinggi PCB dengan ketebalan yang berbeda.

2Sistem pembersih: Sistem pembersih GKG dilengkapi dengan tiga metode pembersih: pembersih kering, pembersih basah, vakum. yang dapat dikombinasikanUntuk mengurangi waktu pembersihan dan meningkatkan efisiensi produksi, mesin ini juga dapat dibersihkan secara manual jika pelanggan tidak perlu menggunakan pembersihan otomatis.

Sistem pengelasan baru memastikan kontak penuh dengan stensil, peningkatan aspirasi vakum dapat secara efektif menghilangkan pasta yang tersisadalam mesh, yang dapat mencapai fungsi pembersih otomatis yang efektif.bagian CCD dan sistem kecenderungan c dipisahkan, ketika CCD bekerja, bagian CCDbergerak secara independen untuk mengurangi beban servo motor dan meningkatkan kecepatan mesin dan akurasi.

3Menggunakan cahaya cincin seragam dan cahaya koaksial kecerahan tinggi, dengan fungsi penyesuaian kecerahan janji,maka semua jenis titik tanda dapat dikenali dengan baik (Termasuk titik tanda kasar), dapat digunakan untuk plating timah, tembaga, plating emas, penyemprotan timah, FPC dan jenis lain PCB dengan warna yang berbeda.

4, Adaptivitas tinggi baja mesh frame clamping system. mampu mencetak semua jenis ukuran frame layar, dan dengan cepat mengubah modularjalur produksi.

5, Menggunakan antarmuka operasi Windows XP/win7, dengan fungsi dialog manusia-mesin yang baik,dan mudah untuk operator cepat akrab dengan operasi terutama ketika melakukan efek navigasi dari file pemrograman. mudah untuk beralih antar muka Cina / Inggris, dengan operasi log, kesalahan catatan / kesalahan diri-diagnosis / kesalahan analisis prompt / lampu alarm dan fungsi lainnya.

6, New Pattern guide rail ban detachable, programmable clamp sisi fleksibel, khusus untuk FPC, PCB warpage, melakukan alat pelat penjepit unik.Melalui pemrograman perangkat lunak dapat secara otomatis meregangkan dan menarik kembali tidak terpengaruh PCB pickness.

Spesifikasi

Model	GLE
Ukuran PCB maksimal	510x510mm
Ukuran PCB Min	50x50mm
Ketebalan PCB	0.4-6mm
Berat maksimum papan	5kg
Ketinggian transportasi	900±40mm
Celah tepi papan	2.5mm
Ketinggian papan	23 mm
Arah transportasi	L-R, R-L
Kecepatan transportasi	Max 1500mm/s, kontrol program
Metode transportasi	Satu tahap
Penyesuaian luas	otomatis
Antarmuka I/O	SMEMA
Posisi PCB (metode pendukung)	Pin magnetik/blok pendukung/meja atas ke bawah
Sistem pengikat PCB	Dipatenkan di atas penjepit atas
	Pengepakan sisi
	Fungsi adsorpsi
Print snap-off	0-20mm
Modus cetak	satu/dua kali
Kecepatan Cetak	10-200mm/detik
Mode Cetak	Satu / Dua kali
Jenis Squeegee	Karet / Baja Squeegee Blade ((sudut 45°/55°/60°)
Tekanan cetak	0.5-10kg
Ukuran kerangka templat	470370mm~737737mm
Sistem pembersihan	Sistem pembersih jenis hujan
	Penyerapan vakum yang diperkuat
	Kering, basah vakum tiga mode
CCD FOV	10x8mm
Jenis tanda fidusia	Bentuk tanda Fiducial standar
	Pad
	Lubang
Sistem kamera	Lihat ke atas / ke bawah struktur optik
	Kamera digital CCD
	Pertandingan pola geometri

Kinerja Mesin

Model	GLE
Keakuratan posisi berulang	± 12,5um@6,CPK≥2.0
Keakuratan cetak	±20um@6,CPK≥2.0
Waktu siklus cetak	< 7,5 detik
Berdasarkan sistem pengujian pihak ketiga ((CTQ) memverifikasi posisi pencetakan pasta solder yang sebenarnya

Spesifikasi Seluruh Mesin

Sumber daya listrik	AC:220±10%,50/60HZ, 3.0KW
Tekanan udara	4 ~ 6 kgf/cm2
Konsumsi udara	sekitar 5L/menit
Suhu operasi	-20°C~+45°C
Kelembaban operasi	30% ~ 60%
Dimensi Mesin(tanpa lampu menara)	1240 ((L) x 1410 ((W) x 1500 (H) mm
Berat mesin	Sekitar 1100Kg.
