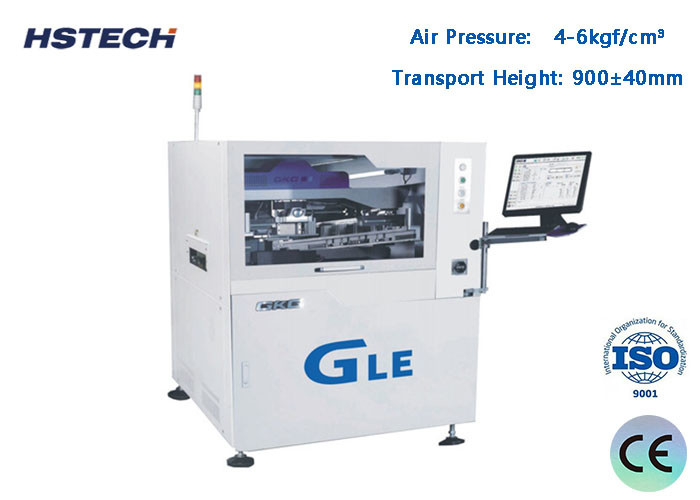

XP Win7 Printer Pasta Solder Otomatis untuk Aplikasi SMT Skala Besar

Nama merek:	GKG
Nomor Model:	GLE
Moq:	1 set
harga:	negotiable
Ketentuan Pembayaran:	T/T, Western Union,
Kemampuan Penyediaan:	50 set per bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

CE,TUV,ROHS

Nama Produk:

Pencetak pasta solder otomatis

nama lain:

Mesin Sablon Otomatis

Ukuran PCB:

50x50~510x510mm

Tinggi transportasi:

900±40mm

Tekanan udara:

4-6kgf/cm³

Antarmuka I/Ov:

Smema

Kemasan rincian:

bungkus kayu

Menyediakan kemampuan:

50 set per bulan

Deskripsi Produk

XP win7 Printer Pasta Solder Otomatis untuk Aplikasi Skala Besar SMT

Pendahuluan

Mesin cetak pasta solder otomatis GLE adalah mesin kelas atas untuk aplikasi skala besar SMT. Lebar Gts hanya 2830mm. Ini dapat memenuhi persyaratan proses pencetakan 01005,0.3pitch dan spasi halus lainnya, presisi tinggi dan kecepatan tinggi.

Spesifikasi

Model	GLE
Ukuran PCB Maks	510x510mm
Ukuran PCB Min	50x50mm
Ketebalan PCB	0.4-6mm
Berat papan maks	5kg
Tinggi transportasi	900±40mm
Celah tepi papan	2.5mm
Tinggi papan	23mm
Arah transportasi	L-R,R-L
Kecepatan transportasi	maks 1500mm/s, kontrol program
Metode transportasi	Satu tahap
Penyesuaian lebar	otomatis
Antarmuka I/O	SMEMA
Penempatan PCB (metode dukungan)	Pin magnetik/blok penyangga/meja atas-bawah
Sistem penjepitan PCB	Penjepitan di atas yang dipatenkan
	Penjepitan samping
	Fungsi adsorpsi
Cetak snap-off	0-20mm
Mode cetak	satu/dua kali
Kecepatan Cetak	10-200mm/detik
Mode Cetak	Satu /Dua Kali
Tipe Squeegee	Pisau Squeegee Karet /baja (Sudut 45°/55°/60°)
Tekanan cetak	0.5-10kg
Ukuran bingkai template	470370mm~737737mm
Sistem Pembersihan	Sistem pembersihan tipe tetesan hujan
	Penyerapan vakum yang diperkuat
	Tiga mode vakum kering, basah
FOV CCD	10x8mm
Jenis tanda fidusia	Bentuk tanda Fidusia Standar
	Pad
	Lubang
Sistem kamera	Lihat struktur optik atas/bawah
	Kamera digital CCD
	Pencocokan pola geometri

Kinerja Mesin

Model	GLE
Akurasi posisi ulang	±12.5um@6,CPK≥2.0
Akurasi cetak	±20um@6,CPK≥2.0
Waktu siklus cetak	＜7.5 detik
Berdasarkan sistem pengujian pihak ketiga (CTQ) memverifikasi presisi pengulangan posisi pencetakan pasta solder yang sebenarnya

Spesifikasi Seluruh Mesin

Catu daya	AC:220±10%,50/60HZ, 3.0KW
Tekanan udara	4~6 kgf/cm²
Konsumsi udara	sekitar 5L/menit
Suhu pengoperasian	-20℃~+45℃
Kelembaban pengoperasian	30%~60%
Dimensi Mesin (tanpa lampu menara)	1240(P) x 1410(L) x 1500 (T)mm
Berat Mesin	Perkiraan: sekitar 1100Kg

Fitur

Platform jacking penyesuaian khusus GKG. Stabil dan mudah disesuaikan, dapat dengan cepat menyesuaikan tinggi jacking pin PCB dengan ketebalan yang berbeda.
Sistem pembersihan: Sistem pembersihan GKG dilengkapi dengan tiga metode pembersihan: pembersihan kering, pembersihan basah, vakum. yang dapat dikombinasikan untuk digunakan. Itu juga dapat dibersihkan secara manual jika pelanggan tidak perlu menggunakan pembersihan otomatis untuk mengurangi waktu pembersihan dan meningkatkan efisiensi produksi. Sistem pengelapan yang baru memastikan kontak penuh dengan stensil, peningkatan daya hisap vakum dapat secara efektif menghilangkan sisa pasta di jaring, yang dapat mencapai fungsi pembersihan otomatis yang efektif. Bagian CCD dan sistem pembersihan dipisahkan, saat CCD bekerja, bagian CCD bergerak secara independen untuk mengurangi beban servo motor dan meningkatkan kecepatan dan akurasi mesin.
Sistem gambar dan optik. Menggunakan lampu cincin seragam dan cahaya koaksial kecerahan tinggi, dengan fungsi penyesuaian kecerahan yang menjanjikan, maka semua jenis titik Mark dapat dikenali dengan baik (Termasuk titik Mark yang kasar), berlaku untuk pelapisan timah, tembaga, pelapisan emas, penyemprotan timah, FPC dan jenis PCB lainnya dengan warna yang berbeda. Dengan model matematika paten GKG, mampu memastikan akurasi tinggi.
Sistem penjepitan bingkai jaring baja yang sangat mudah beradaptasi. Mampu mencetak semua jenis bingkai layar ukuran, dan dengan cepat mengubah lini produksi modular.
Menggunakan antarmuka operasi Windows XP/win7, dengan fungsi dialog manusia-mesin yang baik, dan mudah bagi operator untuk dengan cepat terbiasa dengan operasi terutama saat melakukan efek navigasi file pemrograman. mudah untuk mengganti antarmuka Cina/Inggris, dengan log operasi, catatan kesalahan / prompt analisis kesalahan / alarm cahaya dan fungsi lainnya.
Rel panduan Pola Baru dapat dilepas, penjepit samping fleksibel yang dapat diprogram, khusus untuk FPC, PCB melengkung, lakukan perangkat pelat penjepit yang unik. Melalui pemrograman perangkat lunak dapat secara otomatis meregangkan dan menarik kembali ketebalan PCB yang tidak terpengaruh.
