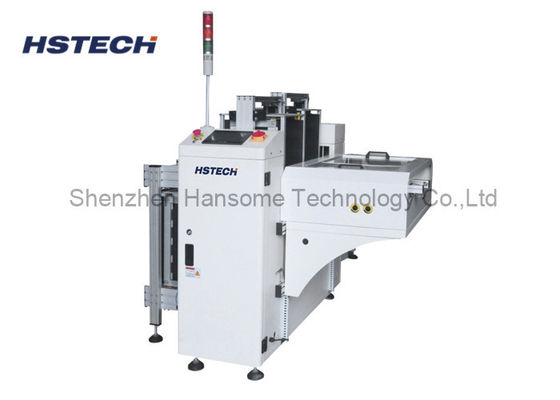

Garis Produksi SMT Good / No-good board Separating Magazine NG OK PCB Unloader

Nama merek:	HSTECH
Nomor Model:	HS-NK250
Moq:	1 set
harga:	dapat dinegosiasikan
Ketentuan Pembayaran:	T/T, Western Union, MoneyGram
Kemampuan Penyediaan:	100 set per bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

Nama produk:

NG OK Pembongkar

Ketinggian pengangkutan PCB:

910±30mm

Dimensi PCB:

50*50~330*250mm

Sumber daya listrik:

AC220V, 50/60HZ

Jumlah majalah:

Setiap rel 2 majalah

Jaminan:

1 tahun

Penggunaan:

Lini produksi SMT, jalur perakitan SMT

Kondisi:

Baru

Kemasan rincian:

Paket kayu, dengan busa

Menyediakan kemampuan:

100 set per bulan

Deskripsi Produk

Garis Produksi SMT Good / No-good board Separating Magazine NG OK PCB Unloader

Pengantar

Unit ini digunakan setelah AOI, dengan menerima sinyal AOI hulu, secara otomatis mengumpulkan papan NG/OK secara terpisah ke majalah yang relevan.

Rincian teknis

Fungsi	Kumpulkan papan NG/OK secara terpisah dengan menerima sinyal.
Ketinggian transportasi	910±30mm
Arah transportasi	L~R, atau R~L
Waktu pertemuan dewan	Setiap sekitar 6 detik
Perubahan majalah dari waktu ke waktu	Sekitar 30 detik.
Sisi jalur tetap	Bagian depan
Sisi operasi	Bagian depan
Pita pengangkut	ESD
Ketebalan PCB	Min 0,6mm
Pemilihan nada	1-4 ((10mm pitch)
Sumber daya listrik	220V,50/60Hz,± 10%
Kekuatan	0.05kW
Tekanan udara	4-6Bar
Konsumsi udara	Maksimal 15L/menit
Jumlah majalah	Bagian atas:1 majalah, sisi bawah:2 majalah
Sinyal	SMEMA
Pilihan	1, mode kontrol layar sentuh. 2, Pengaturan lebar otomatis. 3, Jumlah majalah sampai kebutuhan pelanggan.

Fitur

1,Kontrol pemrograman PLC.

2, Menggunakan ramah touch panel kontrol membran LED

3, Pengaturan pitch yang dapat dipilih.

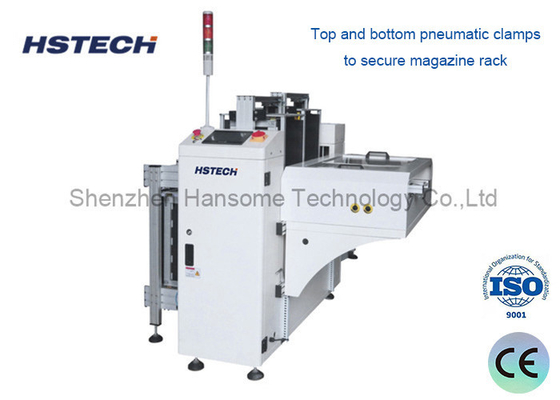

4, Klem tingkat toggle disediakan untuk penyelarasan majalah.

5Tekanan penekan pneumatik diatur.

6, throughput tinggi dengan waktu penggantian majalah pendek.

7, Mengumpulkan papan NG/OK dari AOI, menyimpan papan NG/OK secara otomatis.

8, antarmuka komunikasi SMEMA standar.

Model

Model	HS-NK250	HS-NK330	HS-NK390	HS-NK460
Panjang PCB yang efisien	5050~350250mm	5050~455330mm	5050~530390mm	5050~530460mm
Ketebalan PCB	Min 0,6mm	Min 0,6mm	Min 0,6mm	Min 0,6mm
Ukuran majalah	355320563mm	460400563	535460570mm	535530570mm
Dimensi mesin	195016001200mm	230017601200mm	250018801200mm	250021601200mm
Berat badan	220kg	280kg	340kg	380kg

Garis Produksi SMT Good / No-good board Separating Magazine NG OK PCB Unloader 0

Peralatan jalur produksi SMT

1Mesin SMT universal: Menggunakan program yang diedit oleh perangkat untuk memasang komponen pada posisi bagian yang ditunjuk,dapat dipasang SOP 28 pin atau lebih (termasuk komponen yang dapat dipasang oleh mesin berkecepatan tinggi) roll, disk, atau komponen kemasan tabung. Karakteristiknya adalah presisi tinggi dan keragaman, tetapi kecepatan instalasinya lebih rendah daripada mesin berkecepatan tinggi.
2. Pemadatan reflow: Gunakan pasta pemadatan SMT atau lem merah untuk mengatur kurva suhu yang tepat untuk menyelesaikan tindakan pemadatan antara pasta pemadatan dan bagian.
3Unloader: Papan dimuat ke dalam majalah melalui jalur transfer.
