FUJL Servo Motor Driven Selective Conformal Coating Machine untuk PCBA SMT Backstage

FUJL Servo Motor Driven Selective Conformal Coating Machine untuk PCBA SMT Backstage

Nama merek:	HSTECH
Nomor Model:	HS-CC300
Moq:	1 set
harga:	negotiable
Ketentuan Pembayaran:	L/C, D/P, T/T, Western Union, MoneyGram
Kemampuan Penyediaan:	100 set per bulan

Informasi Rinci

Deskripsi Produk

Informasi Rinci

Tempat asal:

Cina

Sertifikasi:

CE,TUV

Nama produk:

Mesin Pelapis Selektif 3 Sumbu

Sumbu:

3 Sumbu Atau 5 Sumbu

Sumber daya listrik:

AC220V/110V

Tinggi Transportasi:

920±20mm

Berat Mesin:

600kg

Dimensi mesin:

1060x1200x1700mm

Kemasan rincian:

Kotak kayu, dengan busa di dalamnya

Menyediakan kemampuan:

100 set per bulan

Deskripsi Produk

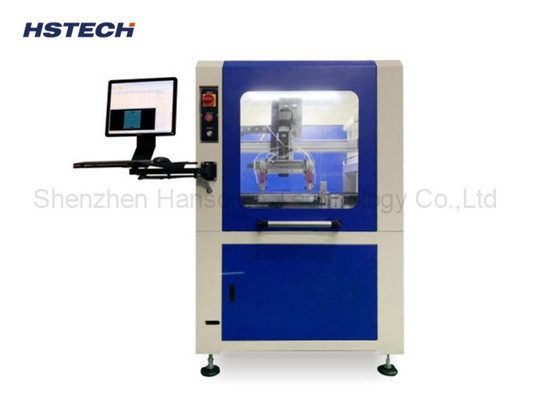

Mesin Lapisan Konformal Selektif Otomatis untuk Proses Backstage PCBA SMT

Pengenalan produk

1. X, Y, Z axis drive platform mengadopsi sekrup bola presisi dengan motor Fuji servo.

2Mencapai lapisan selektif untuk berbagai jenis PCB.

3. garis lurus, lingkaran, lapisan busur dan dispensing.

4. Dapat secara efektif dan merata lapisan tepi komponen, menghilangkan efek bayangan semprotan.

5Keakuratan: ± 0,02 mm.

6Dengan kecepatan tinggi, keandalan tinggi, stabilitas tinggi dari sistem transmisi dan kontrol.

7. 2 katup dapat beralih semprotan dan pelapis tindakan secara otomatis, untuk mencapai proses pelapis PCB kepadatan tinggi.

8. Dengan fungsi penyesuaian lebar otomatis pintar (menyesuaikan secara otomatis setelah memasukkan lebar papan).

Spesifikasi Mesin

Nama produk	Mesin pelapis konformal selektif
Model	HS-CC300
Ketinggian transmisi	920±20mm
Lebar konveyor	50-450mm/atau disesuaikan
Transmisi	L ke R, atau R ke L
Tinggi komponen	ke atas dan ke bawah maksimal 100mm
Ukuran tepi papan PCB	≥5mm
Kecepatan transportasi	0-12000mm/menit
Kecepatan penggerak sumbu 3	800mm/s
Keakuratan Ulang	± 0,02 mm
Program penyimpanan	sampai 1000
Sumber daya listrik	AC220/110V
Tekanan udara	4 kgf/cm2
Tangki lem	10L, pergaulan manual
Modus kontrol	Kartu kontrol PC+Motion industri
Pengaturan panduan linier	Pengaturan cerdas
Mode pemrograman	Pengajaran manual
Pelabuhan komunikasi	SMEMA
Sumber cahaya	Sumber pencahayaan yang dilengkapi sendiri
Sumber pencahayaan deteksi	Pemasok sendiri
Perangkat lunak	Perangkat lunak Windows+lapisan
Motor Penggerak	Motor stepper ((2pcs)
Mode mengemudi 3 sumbu	Servo motor + modul pengemudi sekrup + Silinder Listrik
Jumlah katup karet	1 katup semprot + 1 katup dispensing
Lebar semprot	3-20mm
Metode penyemprotan	Otomatis
Kekuatan total	2.6kW
Badan mesin	Baja tahan karat
Berat mesin	600kg
Dimensi mesin	1060x1200x1700mm

FUJL Servo Motor Driven Selective Conformal Coating Machine untuk PCBA SMT Backstage 0

FUJL Servo Motor Driven Selective Conformal Coating Machine untuk PCBA SMT Backstage 1

Peralatan jalur produksi SMT

1Mesin SMT universal: Menggunakan program yang diedit oleh perangkat untuk memasang komponen pada posisi bagian yang ditunjuk,dapat dipasang SOP 28 pin atau lebih (termasuk komponen yang dapat dipasang oleh mesin berkecepatan tinggi) roll, disk, atau komponen kemasan tabung. Karakteristiknya adalah presisi tinggi dan keragaman, tetapi kecepatan instalasinya lebih rendah daripada mesin berkecepatan tinggi.
2. Pemadatan reflow: Gunakan pasta pemadatan SMT atau lem merah untuk mengatur kurva suhu yang tepat untuk menyelesaikan tindakan pemadatan antara pasta pemadatan dan bagian.
3Unloader: Papan dimuat ke dalam majalah melalui jalur transfer.
